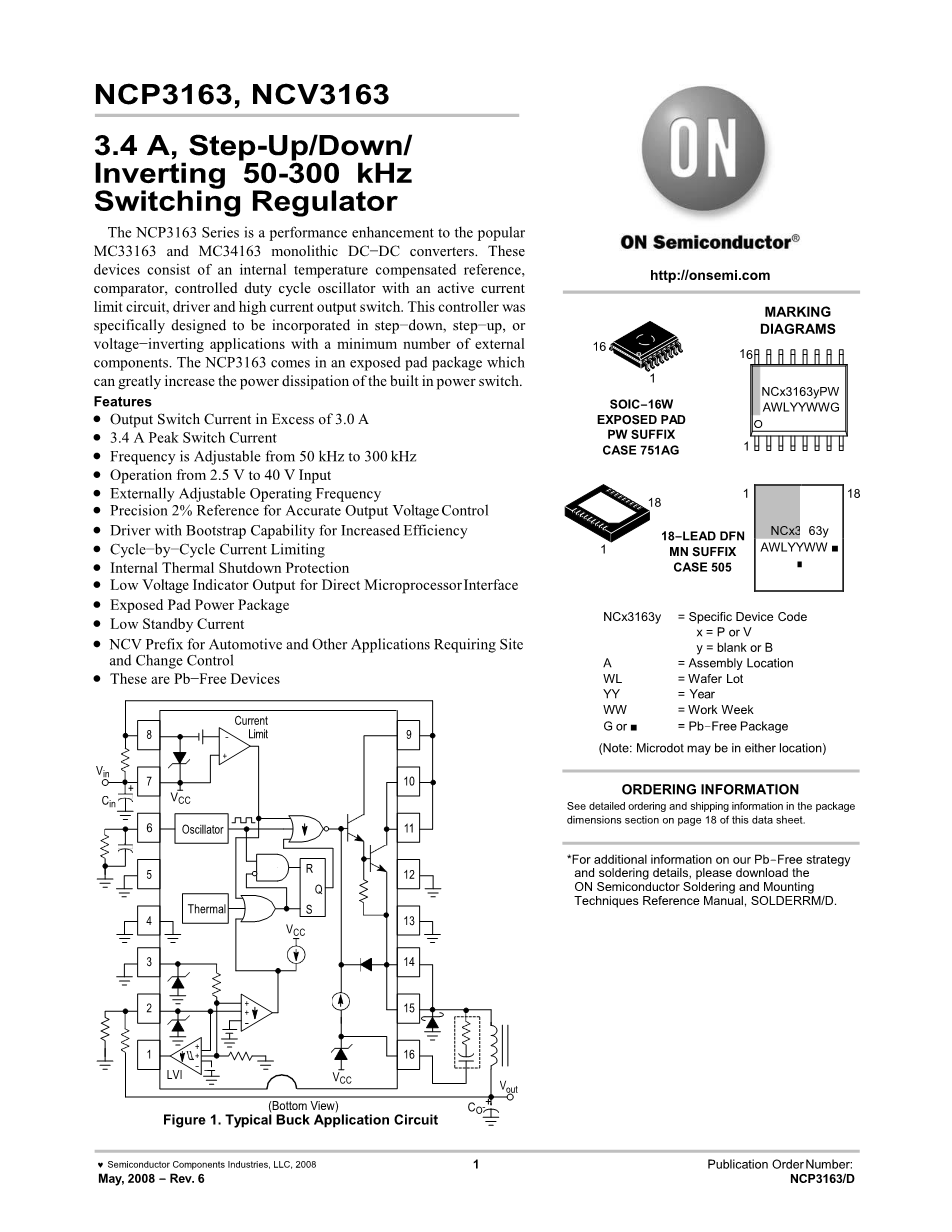

ncp3163，ncv3163

3.4A，升压/ 降压/ 逆变50-300 千赫兹开关调节器

该NCP3163系列是对流行的MC33163和MC34163单片直流minus;直流变换器的性能增强。这些器件由内部温度补偿基准、比较器、控制占空比振荡器和有源电流限制电路、驱动器和大电流输出开关组成。该控制器是专门设计的，以纳入步骤下降，步骤上升，或电压倒置应用与最小数量的外部组件。该NCP3163在一个暴露垫包，可以大大增加功耗内置电源开关。

特征

http://onsemi.com

16

1

16

NCx3163y PW

AWLYWWG

1

标记图

  • 输出开关电流超过3.0A
  • 3.4峰值开关电流
  • 频率可从50kHz调整到300kHz
  • 操作从2.5V到40V输入
  • 外部可调操作频率
  • 精确2%的参考输出电压控制
  • 驱动程序与引导能力，以提高效率

SOICminus;16W裸焊盘

PW后缀例751ag

1 18

NCx3163y

AWLYYWW

  • 循环minus;由循环电流限制
  • 内部热关闭保护
  • 用于直接微处理器接口的低压指示器输出
  • 暴露垫电源包
  • 低待机电流
  • 汽车和其他应用需要现场和变更控制的NCV前缀
  • 这些是无铅设备

18minus;铅密度纤维板

8

-

电流限制 限制

9

Vin

7

10

Cin

vcc

6 振荡器

11

5

R

12

Q

限热

S

4

vcc

13

3

14

2

-

15

1

-

16

LVI

vcc

V

OUT

out

（底部视图）

图1.典型的巴克应用电路

co

1 锰后缀例505

18

NCx3163y =特定的设备代码

x=P或V

Y=空白或B

A =装配地点

WL =晶圆批号

YY =年

WW =工作周

G或■ =Pbminus;免费包装

(注：Microdot可能在任何一个地点)

订购信息

请参阅本数据表第18页包装尺寸部分的详细订购和运输信息。

有关我们的铅minus;免费策略和焊接细节的更多信息，请下载

半导体焊接与安装技术参考手册，SOLDERRM/D。

Vout

半导体元件工业，有限责任公司，2008年

2008年5月minus;Rev。 6

1 出版令号：

ncp3163/d

0.25v

iPKsense

Rsc

Vcc

8

-

电流限制

9

驱动集电极

7

10

vcc

开关集电极

定时电容器

6 振荡器

Q1 11

ct

Q2

RDT

5

R

12

Q

60

限热

Gnd

4

S

锁存器

vcc

13

电压反馈1 3 14

开关发射极

45k

-

2.0毫安

反馈比较器

15

LVI输出1

1.25v15k

7.0V

LVI

- 1.125v

16 引导输入

v cc

（底部视图）

-

关闭

电压反馈2 2

1

= 仅向下传递正逻辑

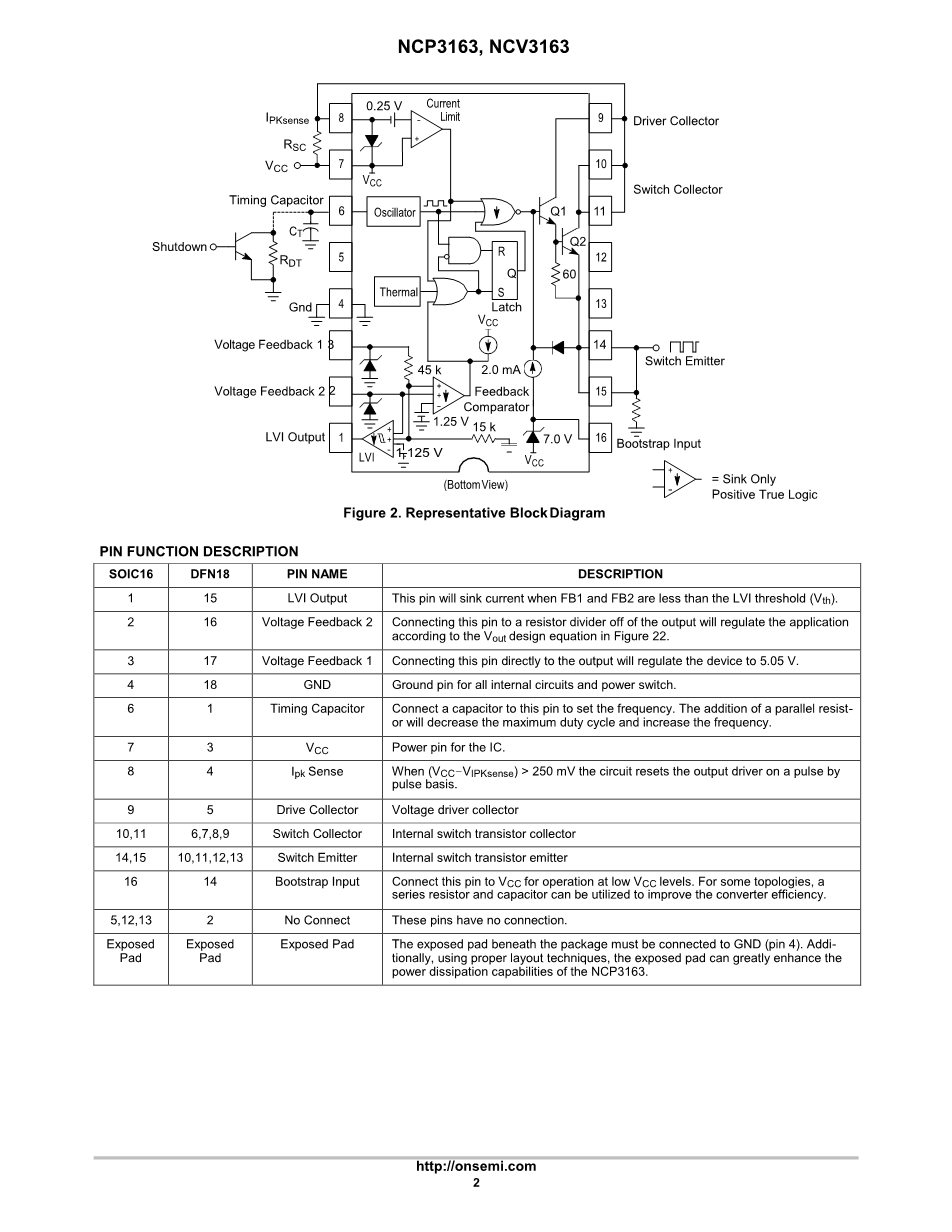

图2.代表框图

引脚功能描述

soic16

dfn18

别针的名字

描述

1

15

LVI输出

当FB1和FB2小于LVI阈值(V)时，该引脚将下沉电流th).

2

16

电压反馈2

将此引脚连接到输出的电阻分配器将调节应用程序根据Vout图22中的设计方程。

3

17

电压反馈1

将此引脚直接连接到输出将调节设备到5.05V。

4

18

GND

所有内部电路和电源开关的接地引脚。

6

1

定时电容器

将电容器连接到此引脚以设置频率。 增加并联电阻会降低最大占空比，增加频率。

7

3

vcc

用于IC的电源引脚。

8

4

iPK电感

当（Vccminus;Vipksense）gt;250mV，电路逐个脉冲地复位输出驱动器。

9

5

驱动器集电极

电压驱动电极

10,11

6,7,8,9

开关集电极

内部开关晶体管集电极

14,15

10,11,12,13

切换发射器

内部开关晶体管发射器

16

14

引导输入

将此引脚连接到Vcc用于低Vcc的操作水平。 对于一些拓扑，串联电阻和电容器可以提高变换器的效率。

5,12,13

2

没有连接

这些引脚没有连接。

裸焊盘

裸焊盘

裸焊盘

封装下面的裸焊盘必须连接到GND（引脚4）。 此外，使用适当的布局技术，裸焊盘可以大大提高NCP3163的功耗能力。

http://onsemi.com

2

ncp3163，ncv3163

导言

该NCP3163是一个单片功率开关调节器，为DCminus;tominus;DC 变换器的应用。其特性的结合使系统设计人员能够直接实现具有最小数量外部组件的升压、降压和电压反相转换器。潜在的应用包括成本敏感的消费品以及汽车、计算机和工业市场的设备。有代表性的框图如图所示2.

操作说明

NCP3163作为固定导通时间，可变关断时间电压模式纹波调节器工作。一般来说，这种工作模式有点类似于电容器电荷泵，不需要对变换器的稳定性进行主极 回路补偿。典型的操作波形如图19所示. 所示的输出电压波形适 用于降压型转换器，为清楚起见，其纹波和相位被放大了。在初始转换器启动期间，反馈比较器检测到输出电压电平低于标称值。这导致输出开关以振荡器控制的频率和占空比导通和关断，从而泵浦了输出滤波电容器。当输出电压电平达到标称值时，反馈比较器将设置锁存器，立即终止开关导通。反馈比较器将禁止开关，直到负载电流使输出电压降至标称值以下。在这些条件下，可以部分抑制输出开关导通

振荡器周期，部分周期加一个完整周期，多个周期或部分周期加多个周期。

振荡器

振荡器频率和输出开关minus;开启时间由定时电容器CT选择的值编程.电容器CT由9比1比的内部电流源和吸收电流进行充电和放电，在引脚6处产生负锯齿波形。作为Ct电荷，在振荡器输出处产生内部脉冲。此脉冲连接到NOR门中心输入，防止输出开关导通，并连接到AND门上输入，如果比较器输出较低，则允许复位锁存器。因此，输出开关总是在斜坡上升期间被禁用，并且只有在斜坡下降的开始时才能由比较器输出启用。振荡器峰值和谷值阈值分别为1.25V和0.55V，充电电流为225micro;A，放电电流为25micro;A，最大接通时间占空比为90%。对于特定的转换器配置，可能需要减少最大占空比。这可以通过添加外部死区电阻(RDT)来实现DT. 放置在CT 上的电阻器增加了放电电流，从而减少了输出开关的导通时间。把CT用外部NPN小信号晶体管接地可以抑制转换器输出。 求Ct只连接到引脚6时的频率，使用图22中的方程。当Rt还使用了NCP3163设计工具，可以计算频率和最大占空比。

比较器输出

定时电容器Ct

振荡器输出

1

0

1.25v

t

9

0.55v

1

0

输出开关

打开

关闭

名义输出

启动

静态操作

电压等级输出电压

图19.典型的工作波形

http://onsemi.com 3

反馈和低压指示器比较器

输出电压控制由反馈比较器建立。反相输入内部偏置电压是1.25V，并且没有固定引脚。转换器输出电压通常用两个外部电阻向下划分，并由引脚2处的高阻抗同相输入监测。最大输入偏置电流0.4micro;A的，这会导致输出电压误差等于输入偏置电流和上分压器电阻值乘积。对于需要5.0V的应用程序，转换器输出可以直接连接到引脚3的同相输入。高阻抗输入引脚2必须接地，以防止噪音拾取。内部电阻分配器设置为标称电压5.05V。额外的50mV补偿电缆和连接器从转换器输出到负载的

剩余内容已隐藏，支付完成后下载完整资料
