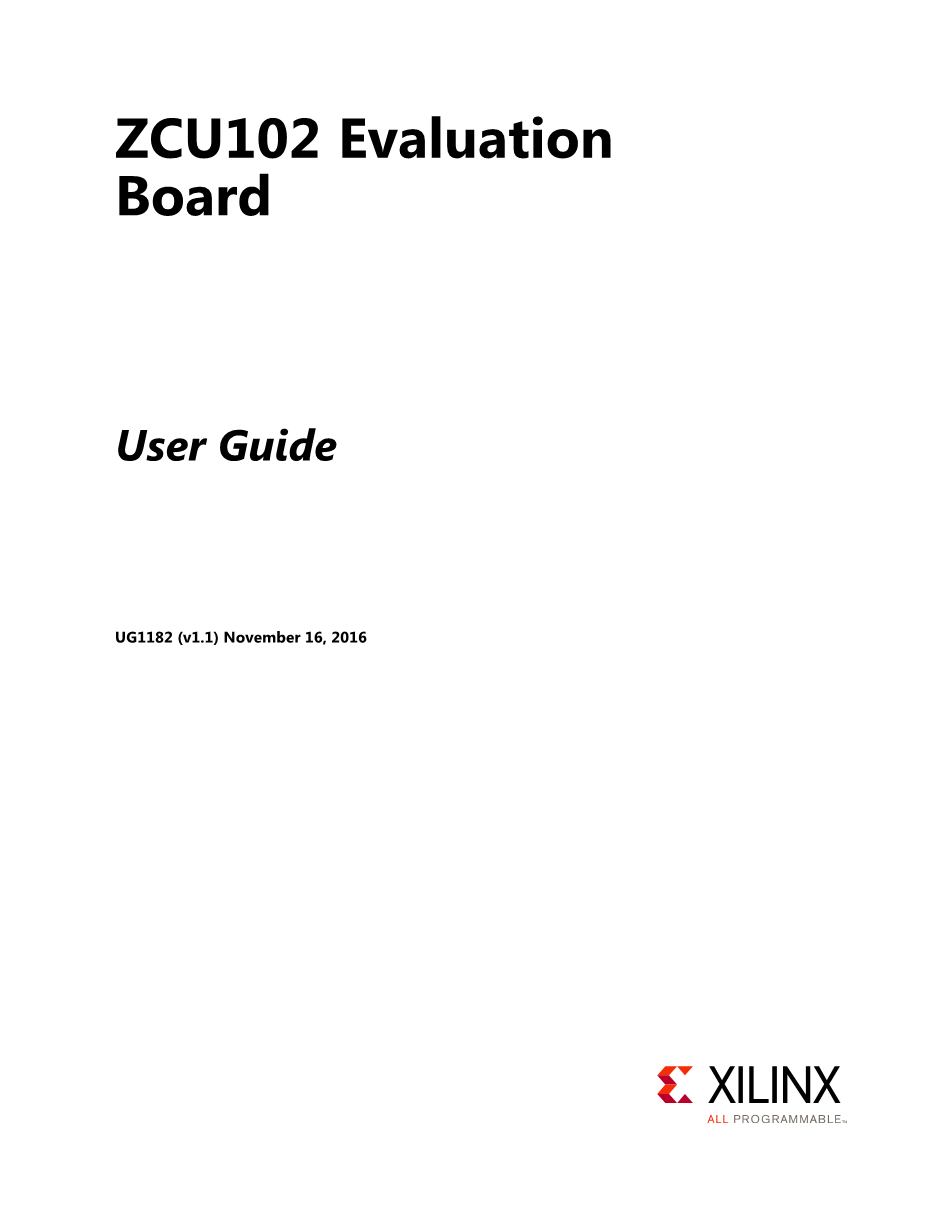

ZCU102 评估板
用户手册
UG1182 (v1.1) November 16, 2016
修订历史
下面的表格说明了这个文档的修订历史
|
日期 |
版本 |
修订 |
|
11/16/2016 |
1.1 |

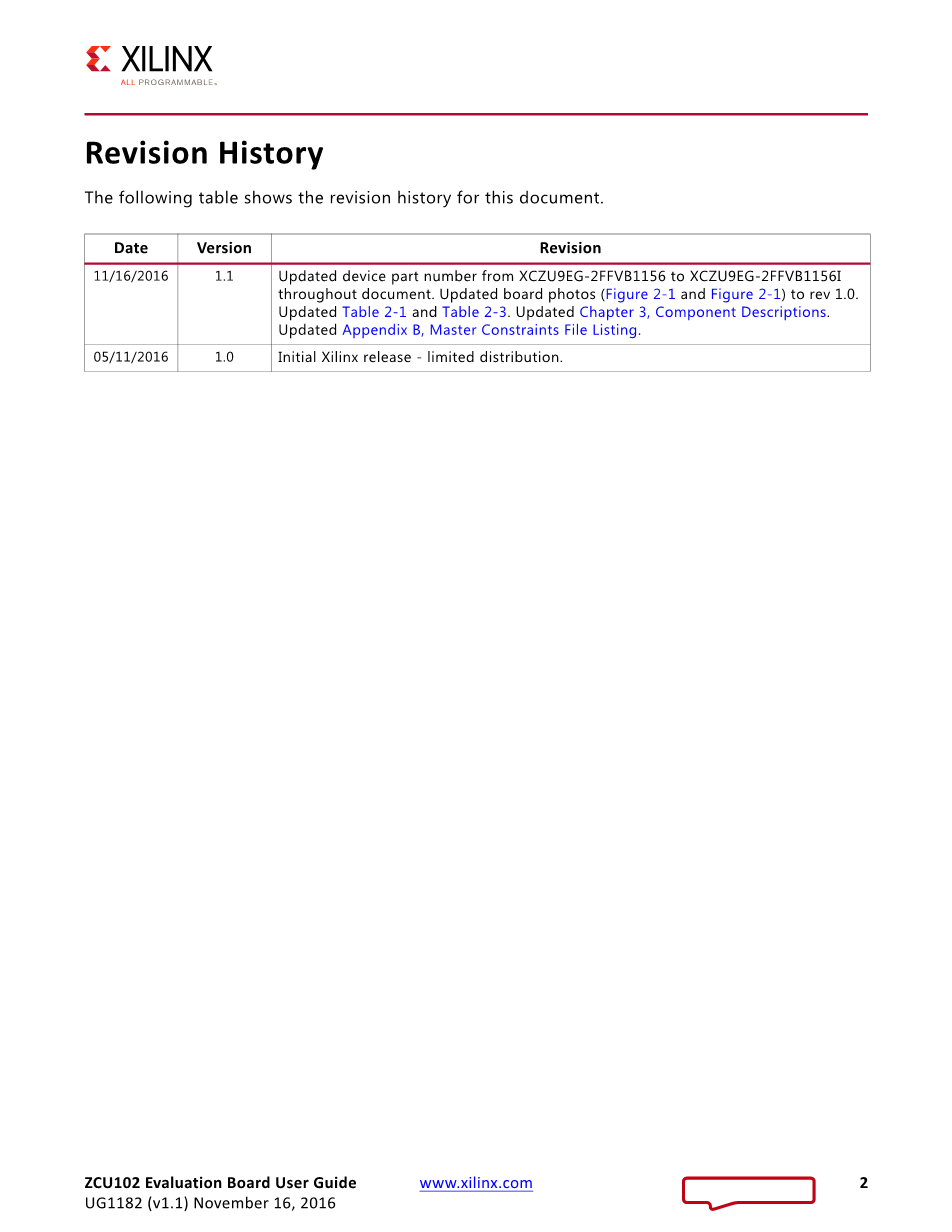

在文档中把设备部件号从XCZU9EG-2FFVB1156改成了 XCZU9EG-2FFVB1156I 更新板子图片 (Figure 2-1 和 Figure 2-1) 到了1.0版本. 更新 Table 2-1 和 Table 2-3. 更新 第三章, 组件描述. 更新 附录 B, 主约束文件列表 . |
|
05/11/2016 |
1.0 |
最初的XILINX限制发行分发版. |
内容表
修订历史 2
第一章：介绍
概述 6
区块图表 7
区块特征 8
区块特征 10
尺寸 10
环境 10
工作电压 10
第二章：板子启动和配置
第三章:板载组件描述
概述 20
组件描述 20
Zynq UltraScale XCZU9EG MPSoC 20
PS-Side: DDR4 SODIMM Socket 24
Quad-SPI Flash Memory (MIO 0–12) 33
USB 3.0 Transceiver and USB 2.0 ULPI PHY 34
Programmable Logic JTAG Programming Options 40
10/100/1000 MHz Tri-Speed Ethernet PHY 49
FPGA Mezzanine Card Interface 93
TI MSP430 System Controller 105
Monitoring Voltage and Current 112
附录A： VITA 57.1 FMC Connector Pinouts
概述 114
服从声明 134
XILINX资源 136
解决方案中心 136
请阅读：重要法律声明 137
第一章
介绍
概述
ZCU102开发平台是一个用于一般用途的评估板，用于快速原型机开发场合，这个板子基于Zynqreg; UltraScale trade; XCZU9EG-2FFVB1156I MPSoC(multiprocessor system-on-chip)芯片（多处理器片上系统）。支持高速DDR4 SODIMM以及组件内存接口，FMC扩展接口，数千兆比特每秒的串行收发器，还有可以提供灵活原型机平台的FPGA 用户自定制逻辑区。
区块图表
ZCU102板子的区块图表在Figure 1-1中展示。方块中的页码代表其在《0381701.pdf》原理图中的页码。
