介绍与设置
概述
系统概述
“Scottsdale”系统已被开发作为一种高效、高科技、利用计算机控制的技术，它将薄规格钢精确地卷制成系列非电动的钢框架。该系统可生产出质量轻、直、准确、稳定的并且在社工过程中不受天气影响的建筑结构，因此是家庭和商业用途的理想选择。
框架是直接从原始CAD图纸通过scotsteel（斯科茨专有的CAD软件包）和scotpanel辊前控制软件创作出的。这消除了误读计划等造成的生产错误。
scotsteel软件在计算中绘制出完整的框架结构，它可以从任何角度观察，并缩放任何区域进行仔细检查。所有的错误都可以在这一点上消除，并且任何特殊的框架要求，如特定支架、服务管开口等，都可以准确地放置以便消除生产后的一些必要的修改。
“Scottsdale”系统采用稳定的传统钢材市场的镀锌钢板或镀铝锌卷板，从而保护制造商脱离不稳定、不环保的木材市场。它是高效的工程，几乎是免费的。
机器概述
SCS辊压成型机的设计特点是具有便携性和很高的准确性。虽然生产速度一直没有提高，但是SCS系统的生产速度与制造能力相吻合，并且达到这一速度只需要2~3个经过训练的工作人员团队合作即可。通常一个训练有素的团队有可能使生产速度达到175~300米每小时。这也取决于什么类型的框架正在被挤压和制造。如果没有支架/限制，挤压和制造速度将更快。
重量和尺寸决定了辊压成型机是便携式的，通过脚轮可以将机器转移到需要工作的位置上并通过重型锁脚轮固定。辊压成型机可以很容易地推送至现场，插入单相电源，并能及时启动面板生产。辊压成型机结构紧凑，当需要在一个多层建筑建筑中生产镶板时，可以通过电梯搬运机器。
由于是软件计算所有的尺寸、铆钉孔的位置、平整度和支架/限制位置，因此辊压成型机可以使用串行RS232端口或通过一个USB端口、USB电缆（提供）与笔记本电脑连接，操作简单。
彻底和定期的预防性维护是保持设备良好工作状态的关键，请参见轧辊前、维修。

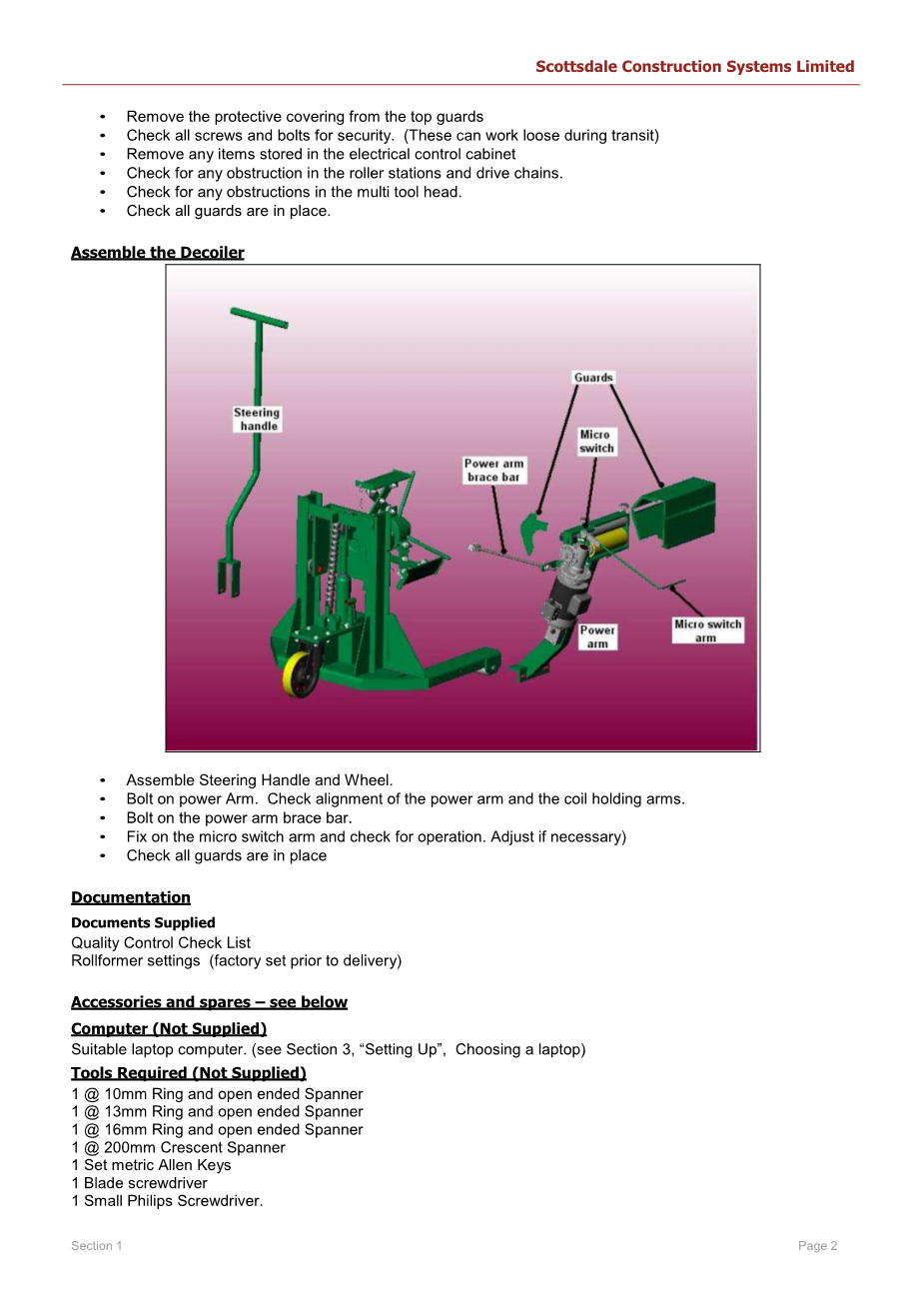

在操作辊压成型机前，有必要做一个交货后检查。虽然每一个辊压成型机都经历了一个完整的和彻底的交货前检查，但仍有可能发生运输损坏的情况。请在合闸前对下列项目进行检查：
检查输入电压，以确保它是在工作范围（见规格）；
确保电力电缆没有任何损坏；
检查电缆是否符合功率要求（见规格）；
确保开机前根据您的本地的电网特点用电线将机器与电网连接；
检查电子柜中的发货清单。
一旦完成交货检查后，请在合闸和操作辊压成型机前阅读这些安全规则。
操作规范
辊压成型机和拆卷机必须在水平的、稳定的地面上工作，并且留有足够的干净的区域使辊压成型机正常运行。
使用辊压成型机前，必须防止雨水、灰尘等可能导致机器过度磨损或故障的污染物或磨料。
钢卷必须是标准的宽度和规格，没有水分或油。湿气或油会导致过多的滑动和校准误差。
钢卷的规格
最大钢卷直径 = 1米
最大钢卷重量 = 880 千克
使用未涂油的钢卷
钢材的规格
|
钢材的规格 |
|||||||
|
辊压机型号 |
成品宽度 |
材料厚度 |
钢卷宽度 |
材料的抗 拉强度 |
|||
|
型号 5-090 |
|||||||
|
5-090 |
90 |
0.75 |
188 |
G550 – G350 |
|||
|
5-090 |
90 |
1.00 |
190 |
G550 – G350 |
|||
|
5-090 |
90 |
1.20 |
190 |
G350 – G250 |
|||
|
型号 5-140 |
|||||||
|
5-140 |
140 |
0.75 |
238 |
G550 – G350 |
|||
|
5-140 |
140 |
1.00 |
240 |
G550 – G350 |
|||
|
5-140 |
140 |
1.20 |
240 |
G350 – G250 |
|||
|
型号 7-063 |
|||||||
|
7-063 |
63 |
.55 - .75 |
143 |
G550 – G350 |
|||
|
型号 7-090 |
|||||||
|
7-090 |
90 |
0.55 |
170 - 173 |
G550 – G350 |
|||
|
7-090 |
90 |
0.75 |
170 - 173 |
G550 - G350 |
|||
|
7-090 |
90 |
1.00 |
170 - 173 |
G550 – G350 |
|||
|
7-090 |
90 |
1.20 |
170 - 173 |
G250 – G350 |
|||
|
型号 7-140 |
|||||||
|
7-140 |
140 |
0.55 |
224 |
G550 – G350 |
|||
|
7-140 |
140 |
0.75 |
224 |
G550 – G350 |
|||
|
7-140 |
140 |
1.00 |
224 |
G550 – G350 |
|||
|
7-140 |
140 |
1.20 |
224 |
G250 – G350 |
|||
|
备注 钢卷的重量不超过推荐值850千克； 材料 - 镀铝锌或90 / 275 克/平方米的镀锌钢； G250–G350最低拉伸值为1.2mm厚钢板； G550高强度拉伸值为0.55–1毫米厚的钢； |
|||||||
安全事项：
非工作人员请勿开机操作；
知道紧急停止按钮位于哪里-见紧急停止；
不要操作辊压成型机和拆卷机除非电气和机械部件在安全的工作秩序状态；
确保没有松散的材料散落在辊压成型机和拆卷机中；
确保所有的盖子和防护罩到位，电子柜门关闭并固定；
确保笔记本电脑电缆不接近任何可移动部件；
确保进料区没有任何障碍物，并确保没有人在该地区。钢板会以每分钟10米的速度跑出来，这可能会造成伤害；
不要使用低于设计能力的钢材——参见规范；
当从线圈上装钢时，请戴上适当的防护手套。钢有锋利的边缘，所以请谨慎操作；
坚决不要将辊压成型机和拆卷机用作设计以外的工作；
随时遵守安全规则。
设置
选择笔记本电脑
计算机的规格：
最低规格： 400 MHz奔腾或类似；
PCMCIA插槽；
光盘驱动器；
RS232串口或USB口（推荐）；
操作系统软件：
Windows 2000、XP
将笔记本电脑连接到辊压成型机
笔记本电脑通过提供的数据线连接到辊压成型机。
它是由串行通信电缆或USB电缆连接到辊压成型机的，数据线从托盘臂孔延伸并连接在笔记本的后部的一个通信端口。
笔记本电池充电器可以插入标准电源插座，在前控制柜一侧提供了插座。
为防止笔记本充电器电缆和变压器的损坏，变压器底座上设置有变压器支架。
提供夹子以固定充电电缆。
安装智能卡阅读器软件：
按照附卡指示安装程序，确保你为智能卡阅读器安装了正确的驱动。
将辊压成型机（RF）程序加载到计算机上：
ScotPanel RF程序是从“Scottsdale Construction Systems” CD中直接安装的，启动程序将自动在C盘中创建一个SCS文件夹，并安装ScotPanel到子文件夹，并在桌面上创建图标。
单击此快捷方式图标将直接访问RF程序，
在桌面上创建项目文件夹，
打开新创建的项目文件夹，然后单击顶部的地址来选择它，
使用Ctrl C复制地址，
关闭文件夹，并使用快捷方式打开RF程序。
点击setting按钮。
选择“设置的默认目录”框，删除当前默认目录，使用Ctrl V粘贴你的工程目录文件夹的地址。
现在点击“保存”按钮保存更改。
RF程序是专为系列400，500和系列700机器设计的，因此改变到其他模式的方法和改变默认目录是相同的。
无论默认设置是哪一个序列机的，下一次启动程序时，默认设置仍将是该系列。
将来，当一个项目“ENT”文件加载到笔记本电脑时，它被放置在项目文件夹中。当单击“RF”程序中的“select”按钮时，它将默认指定为ENT文件的项目文件夹。
所有活动文件应清楚的保存在SCS文件夹中，减少覆盖程序的可能。
备注：
坚决不要尝试从CD光盘上的ENT文件或软盘直接运
