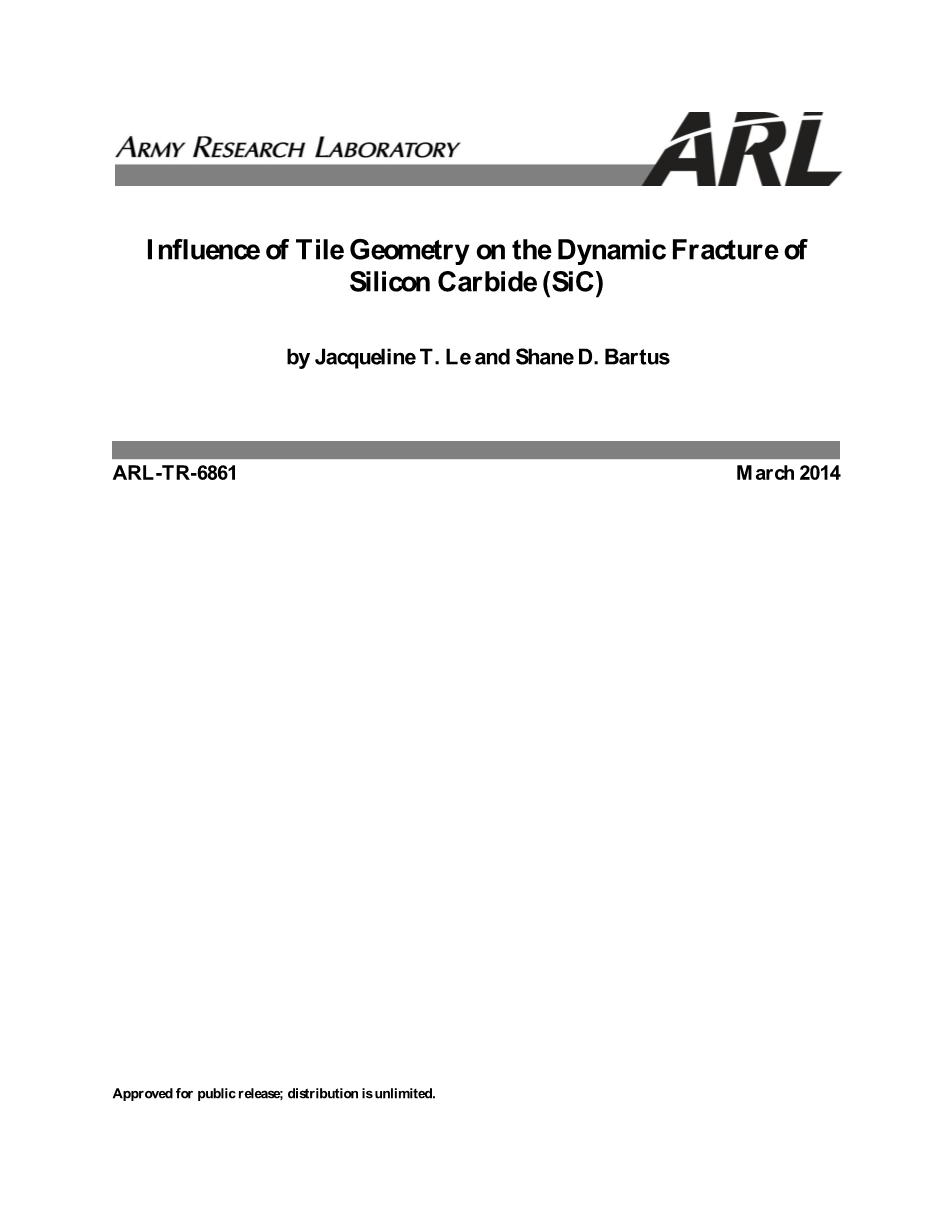

瓷砖几何形状对碳化硅动态断裂的影响
作者：Jacqueline T.Le和Shane D.Bartus
ARL-TR-6861 三月 2014

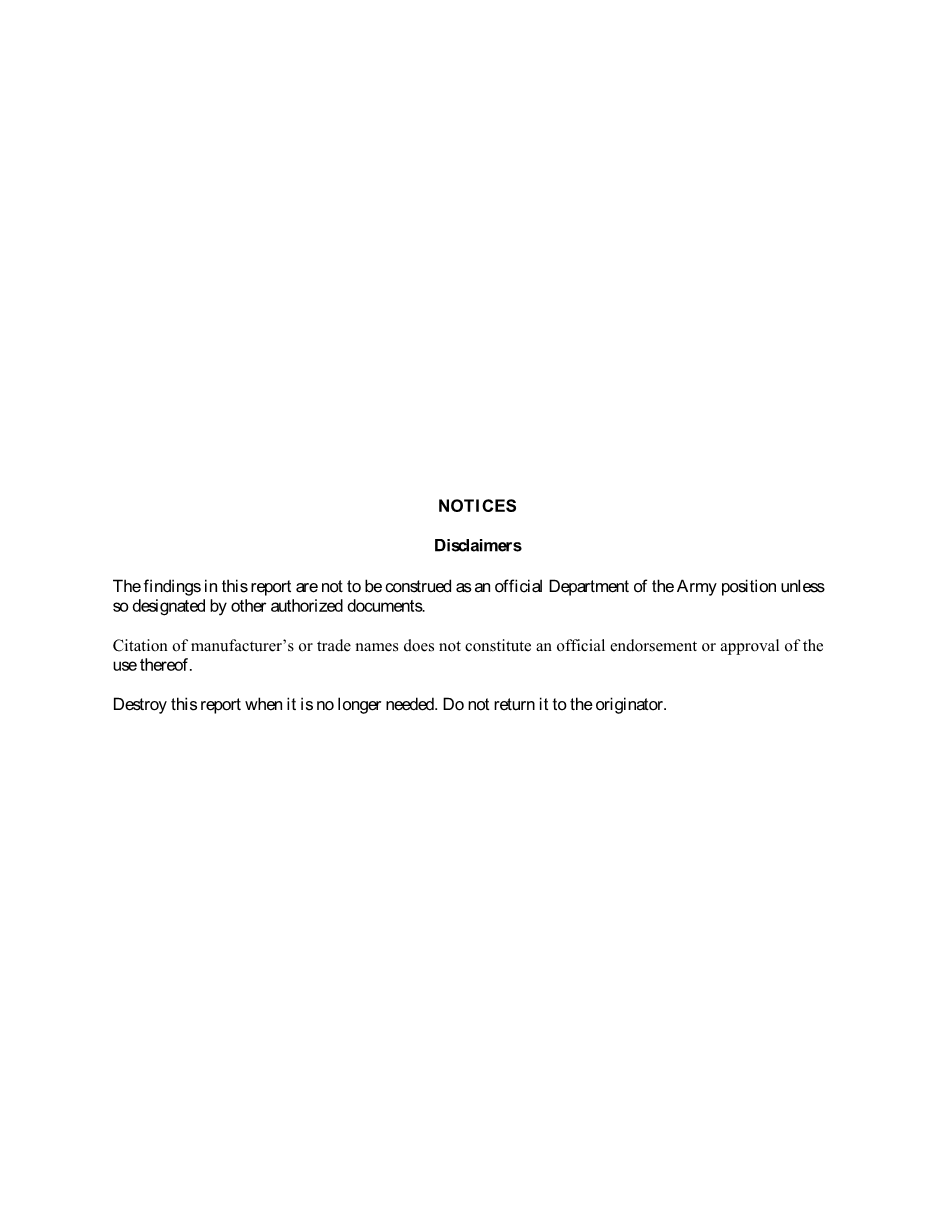

注意
本报告中的调查结果不应被解释为陆军职位的官方部门，除非其他授权文件指定。
引用制造商或商号并不构成对其使用的正式认可或批准。
当不再需要时，销毁这份报告。不要把它还给发起人。.
陆军研究实验室
香港仔试验场，MD 21005-5066
ARL-TR-6861 March 2014
瓷砖几何形状对碳化硅动态断裂的影响
杰奎琳·勒伊
乔治华盛顿大学
巴图斯
武器和材料研究局
|
报告文件页 |
表格编号0704-0188 |
||||
|
这次收集信息的公共报告负担估计为每次回复平均1小时，包括审查指令、搜索现有数据源、收集和管理信息的时间。 收集所需数据，完成收集信息。发送关于此负担估计的评论或该信息集合的任何其他方面，包括建议 减轻负担的条件，向国防部、华盛顿总部服务、信息业务和报告局(0704-0188)、杰斐逊戴维斯高速公路1215、1204套房、ARL 22202-4302。答卷者应知道，尽管有其他法律规定，任何人不得因不遵守收集资料的规定而受到处罚。 它不显示当前有效的OMB控制编号。 请不要将表格交回上述地址。 |
|||||
|
1. 报告日期(DD-MM-YYYY) March 2014 |
2. [计] 报告类型 最后的，最终的 |
3. 所涵盖的日期(从-到) August 2012 |
|||
|
4.标题和字幕 瓷砖几何形状对碳化硅动态断裂的影响 |
5a。合同号 W911NF-10-2-0076 |
||||
|
5b. 授权号 |
|||||
|
5c. 程序元素数 |
|||||
|
6.作者(S) Jacqueline T.Le*和Shane D.Bartus |
5d. 项目编号 |
||||
|
5e. 任务号[TN] |
|||||
|
5f. 工作单元号 |
|||||
|
7. 表演组织名称(S)和地址(ES) 美国陆军研究实验室：RDRL-WMP-E 香港仔试验场，MD 21005-5066 |
8. 执行组织报告编号 ARL-tr-6861 |
||||
|
9. 赞助/监察机构名称(S)及地址(ES) |
10.赞助商 |
||||
|
11. 发起人/监督员的报告编号(S) |
|||||
|
12. 分发/可用性声明 批准公开发行；发行是无限的。 |
|||||
|
13. 补充说明 *乔治华盛顿大学，2121ISTNW，华盛顿，DC20052 |
|||||
|
14. 摘要 陶瓷材料在装甲系统中的应用已有40多年的历史。本研究的目的是观察不同大小的瓷砖在被炮弹击中时的反应。本研究 研究了19 mm厚碳化硅-X1(SiC-X1)陶瓷砖与12.7mm厚聚碳酸酯结合，并受到12.7mm直径碳化钨球的冲击响应.三迪 采用不同尺寸的SiC-X1六角形瓷砖：50毫米平对平，75毫米平对平， 和100-mm的平-平。 使用轻气喷枪以440米/秒-1的名义速度推进球体。 为了记录陶瓷和图像-ProPlus的背面，设置了高速摄像机 6.3分析了高速摄像机的进尺，并根据瓷砖几何形状对陶瓷的失效和断裂进行了量化。75毫米和50毫米平面砖展示了42块。 在100毫米的平-平六边形瓦片基线上，裂纹密度分别增加了%和205%。 |
|||||
|
15. 主题术语 陶瓷，冲击冲击，SiC-x1，碳化硅，动态断裂 |
|||||
|
16. 安全分类： |
17. 抽象限制 UU |
18. 页数 28 |
19a. 负责人姓名 Shane D. Bartus |
||
|
a. 报告 未经分类的 |
b. 摘要 未经分类的 |
c. 本页 未经分类的 |
19b. 电话号码(包括区号) 410-278-6012 |
||
标准表格298(修订8/98)
由 ANSI Std. Z39.18规定
内容
分配表，通讯组列表 19
图目录
图3。用图像测量50 mm平底六角形瓦的总裂纹长度
图4.使用Imag-Pro Plus 6.3测量50毫米平底六角形剩余陶瓷的面积. . 8
图7.
每个靶11的平均总裂纹长度/剩余陶瓷面积 11
表目录
感谢
我要感谢乔治华盛顿大学和科学与工程学院资助这项研究。我也要感谢下列人士的帮助和支持 移植我的项目：Shane Bartus，Pat Swoboda，Matthew Burkins，Lynn Maclary，Brian Leavy，Dick Mudd，Jeff Ball，Bob Borys，Colby Adams，Jim Wolbert，Terress Taylor，Ronald Worthington，Michael Bloun 丹佛-加拉迪，迈克尔·泽尔纳，唐尼·利特尔，菲尔·戴维斯和戴夫·弗林。
（空白页）
介绍
陶瓷由于具有高抗压强度、高硬度和低密度等理想的装甲特性，目前正在进行研究。1陶瓷在装甲中的作用是： 粉碎，侵蚀，然后，反过来，打败穿透者。
当穿甲器撞击陶瓷时，它会在接触点发生变形或蘑菇。有时，根据渗透材料的不同，它会腐蚀或停留在陶瓷前表面。 当整个穿透器停留在陶瓷表面而没有明显的穿透时，这种现象被称为界面破坏。1与陶瓷接触的断裂陶瓷。 弹丸被称为粉碎区。陶瓷碎片在弹丸和粉碎区域的高压下互锁在一起。
弹性，直到达到临界载荷。当弹丸不能穿透陶瓷时，当粉碎区域是弹性的时，才会产生塌陷。在达到临界荷载后，才能获得承载能力。 陶瓷的质量下降，弹丸穿透陶瓷。
界面失败通常发生在相对较低的速度。随着弹丸速度的增加，停留时间减小，弹丸开始渗透到陶瓷中。速度 从界面失败到穿透的变化称为深穿透过渡速度。
如果在陶瓷前面有一个缓冲器，或者陶瓷受到限制，并且在预应力作用下，界面失效可能在高速下发生。3.约束装置通常由金属制成，并有一个 开口封住陶瓷。陶瓷的周长或周长大于开口，必须强迫陶瓷进入禁闭，否则限制应扩大使用。 热。限制和预应力提高了弹道性能，因为它使陶瓷碎片在撞击过程中保持在一起，而不是允许失败的材料在项目的道路上移动。 伊莱。预应力也可能提高陶瓷破坏所需的压力。
当弹丸击中陶瓷后，撞击产生的压缩波穿过陶瓷。由于这两种波的阻抗不同，波把背板反射成一种拉伸波。 材料。随着背板与陶瓷阻抗之差的增大，损伤量增加。拉伸波引起损伤
全文共8260字，剩余内容已隐藏，支付完成后下载完整资料
英语原文共 28 页，剩余内容已隐藏，支付完成后下载完整资料
资料编号：[17394]，资料为PDF文档或Word文档，PDF文档可免费转换为Word
以上是毕业论文外文翻译，课题毕业论文、任务书、文献综述、开题报告、程序设计、图纸设计等资料可联系客服协助查找。
您可能感兴趣的文章
- 进行纳米表面处理具有金色光泽的釉面陶瓷外文翻译资料
- AA6082-T6铝合金的力学性能研究和氩弧焊与摩擦搅拌焊工艺的实验比较外文翻译资料
- 新型铸铜冷却壁的制造和在高炉上的应用外文翻译资料
- 一步法合成超大层间距2-乙基已胺插层二硫化钒高性能储镁材料外文翻译资料
- 氯氧化铁电极材料的元素掺杂及储氯性能研究外文翻译资料
- 单晶硅表面可控反应构建特殊微结构研究外文翻译资料
- 化学浆料对光学硅基片固定磨料化学机械抛光的影响外文翻译资料
- 通过空位掺杂增强P型CuInSe2合金的热电性能外文翻译资料
- 用于微波应用的Liz.o8TiO3-LiF玻璃的LTCC的流延成型和表征外文翻译资料
- 新型pH可控可切换润湿棉织物复合物的制备及其对油包水和水包油乳状液的高效分离外文翻译资料
