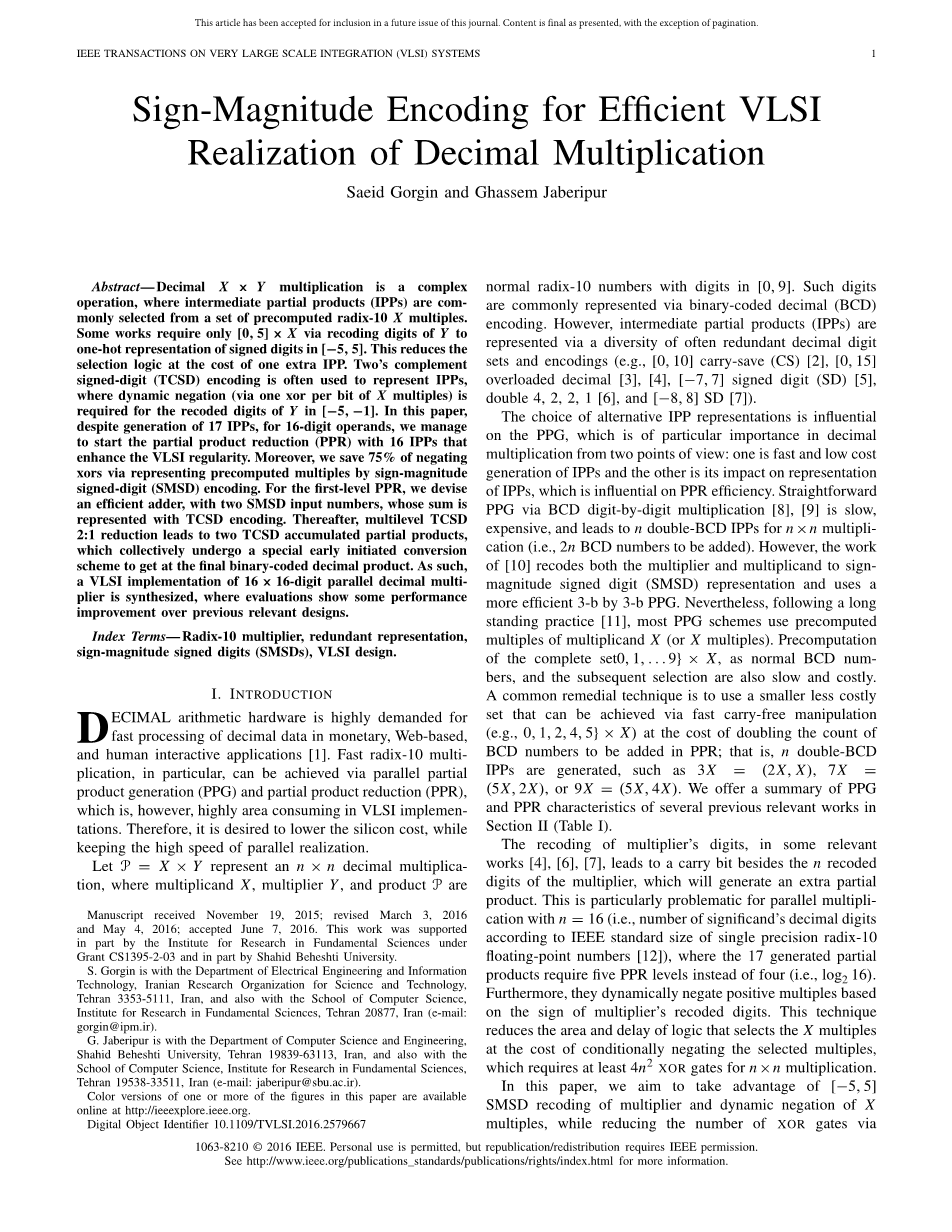

有效十进制乘法VLSI实现的符号数值编码
摘要-十进制Xtimes;Y乘法是一个复杂的运算，其中中间部分乘积(IPPs)是从一组预先计算的基数-10 X倍数中选择的。有些作品只需要通过将Y的数字重新编码为有符号数字的在[-5，5]之间的一次热表示将[0，5] x X.这降低了选择逻辑，而代价是额外的IPP。2的补码符号数字(Tcd)编码通常用于表示ipp，其中在[-5，-1]之间的Y的重编码数字需要动态否定(通过每一位X倍数)。在本文中，尽管产生了17个IPP，对于16位操作数，我们成功地用16个IPP开始了部分乘积约简(PPR)，从而提高了VLSI的正则性。此外，我们通过符号大小符号数字(Smsd)编码表示预先计算过的倍数，节省了75%的xors.。对于第一级PPR，我们设计了一个有效的加法器，它有两个SMSd输入数，其和用TCSD编码表示。此后，多级TCSD就导致了两个TCSD部分积的积累，最终经过一个特殊的早期转换，得到了最终的二进制编码十进制乘积。因此，SI实现了16times;16位并行十进制多进制.。综合评价结果表明，与以往的相关设计相比，性能有了一定的提高。
关键词-基数-10乘法器，冗余表示，符号大小有符号数字(SMSD)，VLSI设计。
一、介绍
十进制算术硬件在货币、基于web和人类交互应用程序中快速处理十进制数据是非常需要的[1].特别是通过并行部分乘积生成(PPG)和部分乘积缩减(PPR)，可以实现快速基数-10乘法，但在VLSI实现过程中，这两种方法的面积消耗很大。因此，在保持高速并行实现的同时，降低了硅的成本。
设表示ntimes;n十进制乘数，其中乘数X，乘数Y和乘积P是[0,9l之间正常的基数-10号数字。这些数字通常通过二进制编码的十进制（BCD）C编码表示。然而，中间部分产品（IPPS）表示通过一个多样性的经常重复的十进制数字集和编码（例如，[0,10]进位（CS）[2]，超过小数[3]、[4]，[-7,7][5],双4, 2, 2，1[6]，和[8,8]).
选择可选的IPP表示与PPG无关，这在十进制零运算中具有特别重要的意义：一是IPP的快速、低成本平差，二是它对IPP表示的影响，这对PPR效率影响很大。通过bcd数字逐位乘法实现简单的ppg[8]，[9]是慢的，昂贵的，并导致n双-BCD IPPs的ntimes;n乘法(即，2n BCD数被添加)。然而，[10]的工作既能增加乘数，也能使数字签名的数字(SMSD)表示，并使用更有效的3-b-b-PPG。尽管如此，经过长期的实践[11]，大多数PPG方案使用预先计算的乘积倍数X(或X倍数)。完备集0，1，...9}乘X作为普通的bcd n的预计算和随后的选择也是缓慢和昂贵的.。一种常见的补救技术是使用一个较小的、成本较低的集合，通过快速无携带操作(例如，0、1、2、4、5}x)可以实现，而代价是将在PPR中添加的BCD数增加一倍；也就是说。生成N个双BCD IPPs，如3X=(2X，X)，7X=(5X，2X)或9X=(5X，4X)。我们总结了PPG和PPR在第二节中的几个先前相关工作的特点(表一)。
乘数位的重新编码，在某些相关的作品中[4]，[6]，[7],[在乘法器的n位重编码数字之外，导致一个进位位，这将产生一个额外的部分乘积。这对于n=16的并行乘法(即根据IEEE标准单精度基数-10浮点数(12)的十进制数)来说尤其成问题，其中生成的17种部分产品需要5个PPR水平而不是4个(即1092 16)。此外，它们还根据乘子的编码数字符号动态地否定正倍数。这种技术减少了选择X倍数的逻辑的面积和延迟，而代价是有条件地否定所选倍数，而ntimes;n乘法至少需要个异或门。
在本文中，我们的目的是利用[-5，5]SMSD乘法器的重新编码和X倍数的动态否定，同时通过生成[-6，6]SMSd预先计算了X倍数(即每4b位数只有一个异或门)减少异或门的数目。下文重点介绍了本文件的其他贡献。
1)从16个部分乘积开始PPR：一个特殊的两个中间SMSd数字的动态增强导致产品矩阵的深度减少1.例如 PPR在PPG结束时以16个操作数开始，对后者不加延迟的惩罚。
2)特殊的4-in-1 SMSD加法器与TCSD求和：为了避免SMSD IPPs的挑战加法，我们设计了一种表示2和的新型无进位加法器[-6，6]SMSD操作数。[-7,7]之间2的补码符号数字(TCSD)格式，其中对所有四个可能的符号组合使用一个统一加法器。
3)改进的TCSD加法：还原过程的其余部分使用特殊的TCSD加法器，这些加法器实际上是快速TCSD加法器的改进版本[5].这种2：1的减小促进了PPR电路的VLSI规律，特别是对于n=16(即IEEE 754-2008(12)的推荐操作数)。
4)最后一次PPR级将最终冗余转换为非冗余级：最后一次PPR级别通常会导致TCSD产品的转换，而后者应转换为BCD。然而，为了提高速度和降低成本，我们设计了一种特殊的混合十进制加法器，具有两个TCSD输入和一个BCD输出。
本文件的其余部分如下组织。在第二部分中，作为背景覆盖，我们简要研究了先前的相关工作，并讨论了相应的IPP编码和还原单元。关于所提出的乘法器，在部分IN中讨论乘法器Y的数字的SMSD记录和预计算的Xmu;L-TPLE、它的PPR和最终乘积计算。分析和合成结果见第四节，其中也提供了性能比较：与最佳前一工程的比较。结论见第五节。

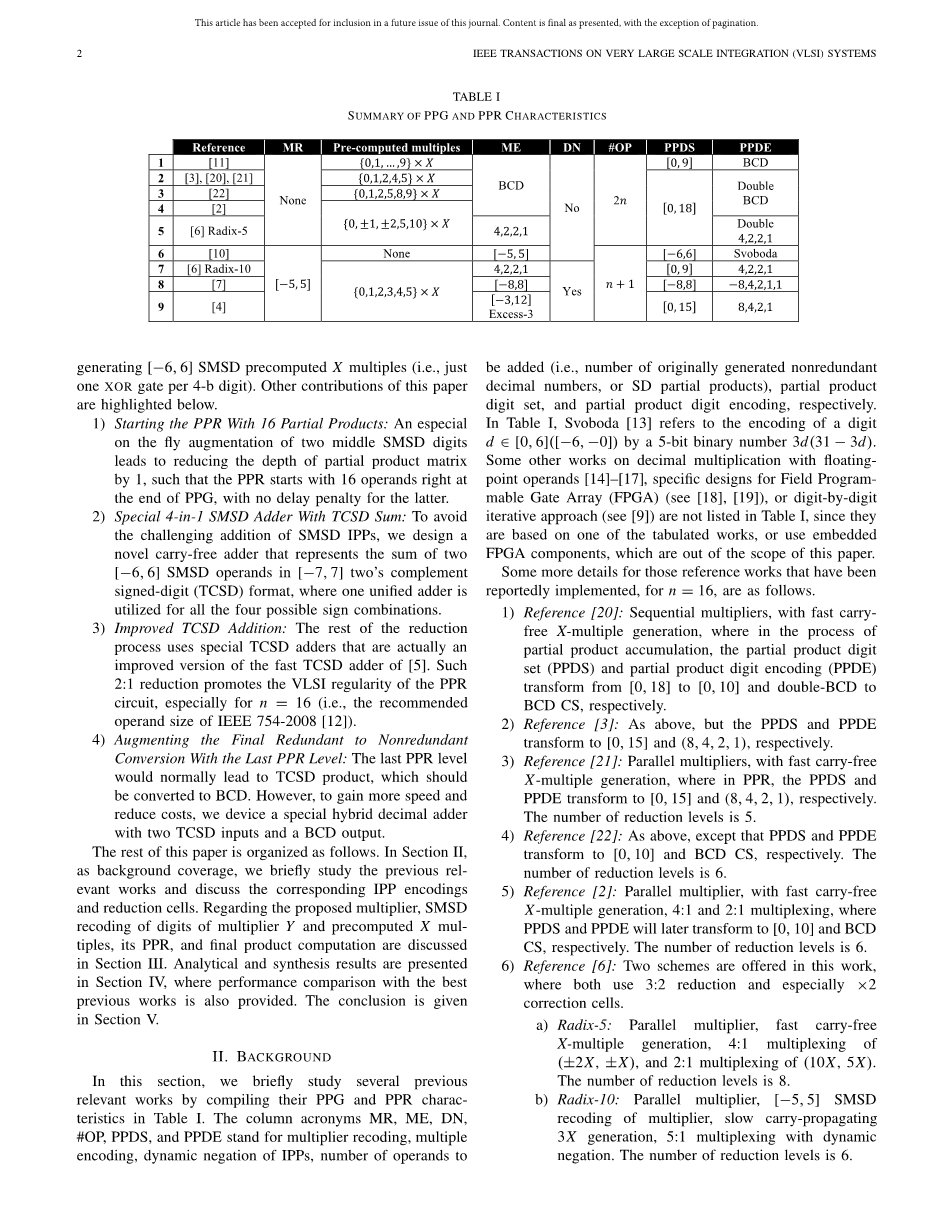

表一
二 背景
这部分中，通过对表一中PPG和PPR特征的整理，简要研究了以往的几项相关工作。列首字母MR、ME、DN、#OP、PPDS和PPDE表示乘数编码、多重编码、IPP的动态否定、操作数到被添加（即一些原本产生的冗余位十进制数，或只部分产品），部分产品的数字集，和部分产品的数字编码。在表一中，斯沃博达[13]是指一个数字（[-0,-6]）由5位二进制数三维（31-3d）表示。其他一些作品在小数乘法与流动点数[14]-[17]，现场程序的具体设计，梅布尔门阵列（FPGA）（见[18]，[19]），或数字的位数迭代方法（见[9])未列入表，因为他们是基于一个表的作品，或使用FPGA嵌入式组件，这是超出了本文的范围。
据报道，在n=16的情况下，这些参考作品的更多细节如下。
1)参考[20]：序列乘子，具有快速无载X-多代，其中在部分乘积积累过程中，部分乘积数字集(Ppd)和部分乘积数字编码(Ppde)从[0,18]至[0，10]和双-BCD 到BCD CS。
2)参考[3]：如上所述，但PPDS和PPDE分别转换为[0，15]和(8，4，2，1)。
3)参考[21]：并行乘法器，快速进行免费X-多代，在PPR，劳动防护用品和PPDE分别变换[0,15]和（8,4,2,1）。减少的数量是5个。
4）参考[22]：如上所述，除了PPDS和PPDE分别转换为[0,10]和BCD CS。减少的次数为6。
5）参考[2]：并行乘法器，快速无载X-多代，4：1和2：1多路复用，PPDS和PPDE将随后分别转换为[0,10]和BCD CS。减少的次数为6。
6）参考[6]：本工作提供了两种方案，两种方案都使用3：2的减少，特别是x2校正单元。
a) 基-5：并行乘法器，快速无载X-多代，4：1复用(2X,X)，2：1复用(10倍，5倍)。减少数为8。
b)基数-10：并行乘数，[-5，5]SMSD乘法器编码，慢进位传播3X产生，5：1复用与动态负。减少的次数为6。
7)参考[10]：顺序乘数，慢PPG通过BCD-to-[-5，5]对乘法器和乘法器的数字进行SMSd编码，然后再逐位复调，直到[-6，6]PPDS通过Svoboda加法器[13]缓慢积累部分产物的PPDS。
8)参考[7]：并行乘数[-5，5]SMSD通过3X、5：1的动态负复用倍数的冗余表示，实现乘法器的快速无载流子X-多产生。约分两个阶段完成。一个是17：8，包括三个等级的CS加法器和一个4-b加法器.。另一个(即8：2)使用两个级别的(4；2)压缩机和一个5-b加法器.。这两个阶段最后都有一些修正逻辑。
9)参考[4]：如上所述，除减少外，IPP为[0，15]基数-10。二进制4：2和3：2的削减与适当的十进制更正。
在[4]，[6]以及[7]动态否定预先计算出的X倍数，在所选正倍数的每比特上罚一个异或门，可以降低它们的选择代价。这种否定成本被复制n倍并行的ntimes;n乘法。此外，在[6]中插入的n是10的补充和在[7]中是数字二的互补。对面积和节电有负面影响。校正常数也是如此，由于零处理而更复杂的重新编码也是如此。在[4]中[0，15]部分乘积.节省这些费用的一种方法，就像我们在第三节中所做的那样，就是生成带有符号大小格式的SD预计算X倍数。以便将异或门减少到每位数一个(大约节省75%个否定异或门的数目)，并消除上述负面影响。然而，除了在一定程度上降低PPG(例如与[6]的基-5实现相比)之外，在PPR中还引入了新的问题，并在下一节对其进行了解释和解决。其中，我们还将IPP矩阵的深度减小到n=16，有效地在终止PPG之前。
- 十进制指数位表示的十进制IPP。
()通常用最小4-b有符号的数字编码.。例如，考虑在[10]中和在[23]中 分别用符号大小和两个补语表示。后者适用于基本的算术运算，但否定除外，这是最好的符号大小格式。
在本节中，我们提出了一种十进制乘法方案，其特点如下，与表一所列的设计相同：
- [-5，5]短信编码乘法器的数字；
2）{0,1,2，3,4，5}X预先计算的倍数；
3）[-6,6]4-b SMSD预先计算倍数编码；
4）每个数字只有一个异或倍数动态否定（即每4bit）；
5）n（而不是）操作数被加为ntimes;n的多重化；
6）统一的加法器的所有四个输入符号的组合；
7）[-7,7] TCSD表示累积部分产品；
8）冗余以BCD码转换早开始；
9）最后PPR水平增加最终转换为BCD码。
图1
图1描绘了提议的16x16乘法的一般结构；稍后将解释每个构建块的细节。特别是，在前三个块中，乘法器的数字被重新编码为n个热位。[-5，5]SMSD(即一个符号和5个震级位)，增加一个10n加权进位。倍数是预先计算为n的[-6，6]SMSD和10n加权[-5，4]SMSd.每个SMSD包含一个符号位s和3-b震级.。负倍数[1，5](-X)是通过多次动态符号反演得到的。[1，5]X，每数字只需一个异或门。
A 对乘法器的数字进行记录
要求乘法器的原始BCD数字[0，9]X前馈倍数，其中包括硬倍数{3，6，7，9}X，与{2，4，5，8}X不同的是，没有进位传播是不可导的。另一方面，bcd-冗余[-5，5]对乘法器数字的SMSD重新编码加上IPP的动态否定，将所需的X倍数降至只包含一个硬倍数(即3X)的[0，5]X。然而，这种重新编码产生一个进位作为乘法器的(N1)位数，这会使IPP的数目增加1。对于n=16(即建议的IEEE754-2008十进制操作数[12]字大小)，这一点尤其不可取。原因是它可能会使2：1的PPR水平增加1，这是可以避免的，这将在第三-C节中处理。
输入输出表达式为(1)，其中，表示bcd乘法器的两个连续数字，表示，是目标代码的符号，是目标代码的符号一个热信号，对应于编码乘法器的数字(即1-5)的绝对值，其十进制权等于易的绝对值。更详细的派生信息可在[4],[6]，[7]，以及[10]中找到。
B预先计算的倍数
我们需要生成{0，1，2，3，4，5}，其中X是BCD乘数。唯一的硬倍数3X可以以无进位的方式生成，如果它是通过一个冗余的数字集[5],[7]来表示的。因此，为了PPR的均匀性，我们在同一个SD数字系统中删除了所有所需的倍数。
和表示X，和的两个连续BCD位，其中，，，，，(例如，导致，，，）在，的情况下（在后一个例子中)，基于下面的方程式，我们将两位数的BCD数字 重新编码为 ， 编码为，这导致 ， 和，：
例如，以上的每个新值(即)是，，，
图2
图3
图2描述了上述编码的源、中间和目标位的加权组织，其中。很容易验证，类似的编码可以应用于用相同的数字集表示的其他倍数([-6，6]SMSD)。
可以用BCD位数a(位置i)和b(位置i-l)的比特推导出乘法和X(例如LX(u)、2X(d)、3X(t)、4X(q)和5X(p))的SMSd倍数的相应逻辑表达式。例如3X(t)的逻辑表达式由(3)给出，其余的可在附录中找到。请注意，这种倍数最多有一个额外的数字(即总共68位)，因为生成的倍数中最重要的数字最多为4(由于59=45)，在BCD到SMSD的转换中仍保留4。
- 部分产品的生成
图3描述了PPG，与正常组织进行这样的为n=4的乘法。剔棒代表BCD位被乘数。IPP矩阵的最深列的深度（即-加权位置）是（n 1），所有的数字都属于[-6,6]，除了顶部和底部的列（灰色）分别属于[-5,4]和[-6,3]。
我们将矩阵深度减小到n(例如， ，n=4，和，n=16)，在PPG的终止和PPR的开始之间没有延迟。下面是它的工作原理：我们计算两个灰色数字的和(见图3)，独立于(并与)正常的PPG并行，如下所示。如果时，编码乘数的-加权进位值为0，则下灰度数字必须为零。因此，不需要增加。对于，设H表示的最有效位数(例如图3中的最高
