STM32F030xx硬件开发入门外文翻译资料

 2021-11-14 10:11

英语原文共 27 页

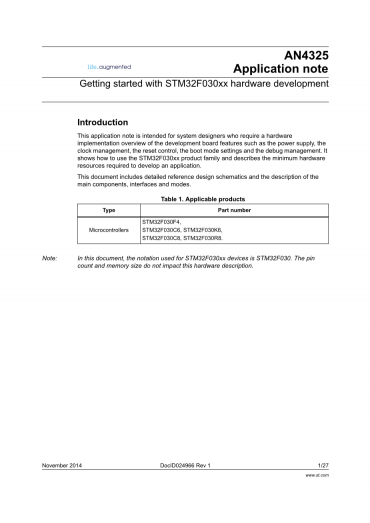

应用说明

STM32F030xx硬件开发入门

导论

本应用笔记适用于需要开发板功能的硬件实现概述的系统设计人员,例如电源,时钟管理,复位控制,引导模式设置和调试管理。 它显示了如何使用STM32F030xx系列产品,并描述了开发应用程序所需的最低硬件资源。

本文档包括详细的参考设计原理图以及主要组件,接口和模式的描述。

表1.适用的产品

类型

零件号

微控制器

STM32F030F4,

STM32F030C6, STM32F030K6, STM32F030C8, STM32F030R8.

注意:在本文档中,STM32F030xx器件使用的符号是STM32F030。 引脚数和内存大小不会影响此硬件描述。

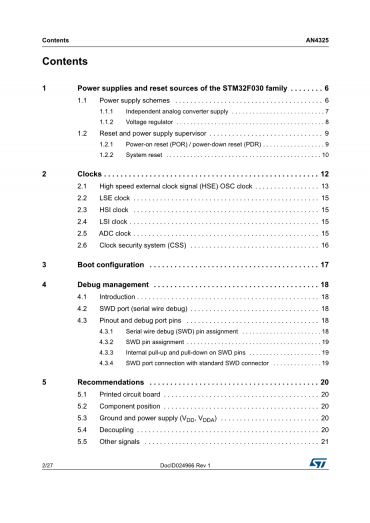

目录

  1. STM32F030系列的电源和复位源 6
    1. 供电方案 6
      1. 独立的模拟转换器电源 7
      2. 电压调节器 8
    2. 重置和电源监控器 9
      1. 上电复位(POR)/掉电复位(PDR) 9
      2. 系统重置 10
  2. 时钟 12
    1. 高速外部时钟信号(HSE)OSC时钟 13
    2. LSE时钟 15
    3. HSI时钟 15
    4. LS时钟 15
    5. ADC时钟 15
    6. 时钟安全系统(CSS) 16
  3. Boot配置 17
  4. Debug管理 18
    1. 介绍 18
    2. SWD端口(串口线调试) 18
    3. 打开和调试端口引脚 18
      1. 串线调试(SWD)引脚分配 18
      2. SWD引脚分配 19
      3. SWD引脚19上的内部上拉和下拉 19
      4. SWD端口连接标准SWD连接器 19
  5. 建议 20
    1. 印刷电路板 20
    2. 组件位置 20
    3. 地线和电源(VDD,VDDA) 20
    4. 去耦 20
    5. 其他信号 21
    6. 未使用的I / O和功能 21
  6. 参考设计 22
    1. 描述 22
      1. 时钟 22
      2. 重置 22
      3. 启动模式 22
      4. SWD接口 22
      5. 电源 22
      6. 引脚和引脚说明 22
    2. 组件参考 23
  7. 从STM32F1系列到STM32F030器件的硬件变迁 25
  8. 修订历史 26

表格列表

表 1. 适用的产品 1

表 2. 启动模式 17

表 3. SWD端口引脚 18

表 4. 强制性组件 23

表 5. 可选组件 23

表 6. STM32F1和STM32F030系列引脚分配差异 25

表 7. 文档修订历史记录 26

图片列表

图 1. .电源方案 6

图 2. 肖特基二极管连接 7

图 3. 上电复位/掉电复位波形 9

图 4. 复位电路的简化图 10

图 5. HSE / LSE时钟源 13

图 6. 主机到板的连接 18

图 7. SWD端口连接 19

图 8. VDD / VSS的典型布局 21

图 9. STM32F030微控制器参考原理图 24

STM32F030系列的电源和复位源

/HYHO VKLIWHU

电力供应计方案

STM32F030系列具有不同的产品和各种供电方案。 它包括一个内部稳压器,以便为内核为数字逻辑提供1.8 V内部电源。

有各种电源方案:

      • 2.4 V至3.6 V的VDD:I / O和1.8 V内部域的外部电源。 通过VDD引脚从外部提供。.
      • VDDA从VDD到3.6 V:ADC,复位模块,HSI,HSI14,LSI和PLL的外部模拟电源

VDDA电压电平必须始终大于或等于VDD电压电平并且必须被提前供电

图1.供电方案

D^ǀϯϮϱϭϲsϮ

966$

$#39;amp;

95()

95()-

10 Q)

1 —)

9#39;#39;$

9#39;#39;$

1 [ 966

,2

ORJLF

,1

*3,2V

1 [ 100 Q)

1 [ 4.7 —)

9#39;#39;,21

287

5HJXODWRU

1 [ 9#39;#39;

9amp;25(

9#39;#39;

3RZHU VZLWFK

/6(, 57amp;,

:DNH-XS ORJLF

$QDORJ: (5amp;V, 3//, laquo;)

.HUQHO ORJLF (amp;38, #39;LJLWDO amp; 0HPRULHV)

独立的模拟转换器电源

为了提高转换精度并扩展电源灵活性,模拟域具有独立的电源,可以单独过滤并屏蔽PCB上的噪声

        • ADC电源输入可在单独的VDDA引脚上使用.
        • 引脚VSSA上提供隔离电源接地连接.

VDDA电源可以等于或高于VDD。 这样可以使VDD保持低电平,同时仍然为模拟模块提供全部性能.

使用单电源时,VDDA必须外部连接到VDD。 建议使用外部滤波电路,以确保无噪声VDDA

当VDDA与VDD不同时,VDDA必须始终高于或等于VDD。 为了在上电/断电期间保持VDDA和VDD之间的安全电位差,可以在VDD和VDDA之间使用外部肖特基二极管。 请参阅数据表以获取最大允许差异.

图2.肖特基二极管连接

063027291

6FKRWWN\ GLRGH

9#39;#39;$

9#39;#39;$

9#39;#39;

9#39;#39;

电压调节器

复位后,电压调节器始终处于使能状态. 它在两种不同的模式下工作:

        • Main(MR)用于正常操作模式(运行)
        • 低功率(LPR)可用于停电模式,此时电力需求减少.

在待机模式下,稳压器处于关断模式。在此模式下,稳压器输出处于高阻态,内核电路断电,从而导致零消耗以及寄存器和SRAM内容的丢失。但是,如果配置,则可以使用以下功能:

        • 独立监视程序(IWDG):通过写入其密钥寄存器或硬件选项来启动IWDG。一旦启动,除非重置,否则无法停止.
        • 实时时钟(RTC):由RTC域控制寄存器(RCC_BDCR)中的RTCEN位配置.
        • 内部低速振荡器(LSI):由控制/状态寄存器(RCC_CSR)中的LSION位配置.
        • 外部32.768 kHz振荡器(LSE):由RTC域控制寄存器(RCC_BDCR)中的LSEON位配置.

重置和供电主管

上电复位(POR)/掉电复位(PDR)

该器件具有集成的上电复位(POR)和掉电复位(PDR)电路,这些电路始终处于活动状态,可确保在2.4 V的阈值以上正常工作.

当监控电源电压低于指定阈值VPOR / PDR时,器件保持复位模式,无需外部复位电路.
