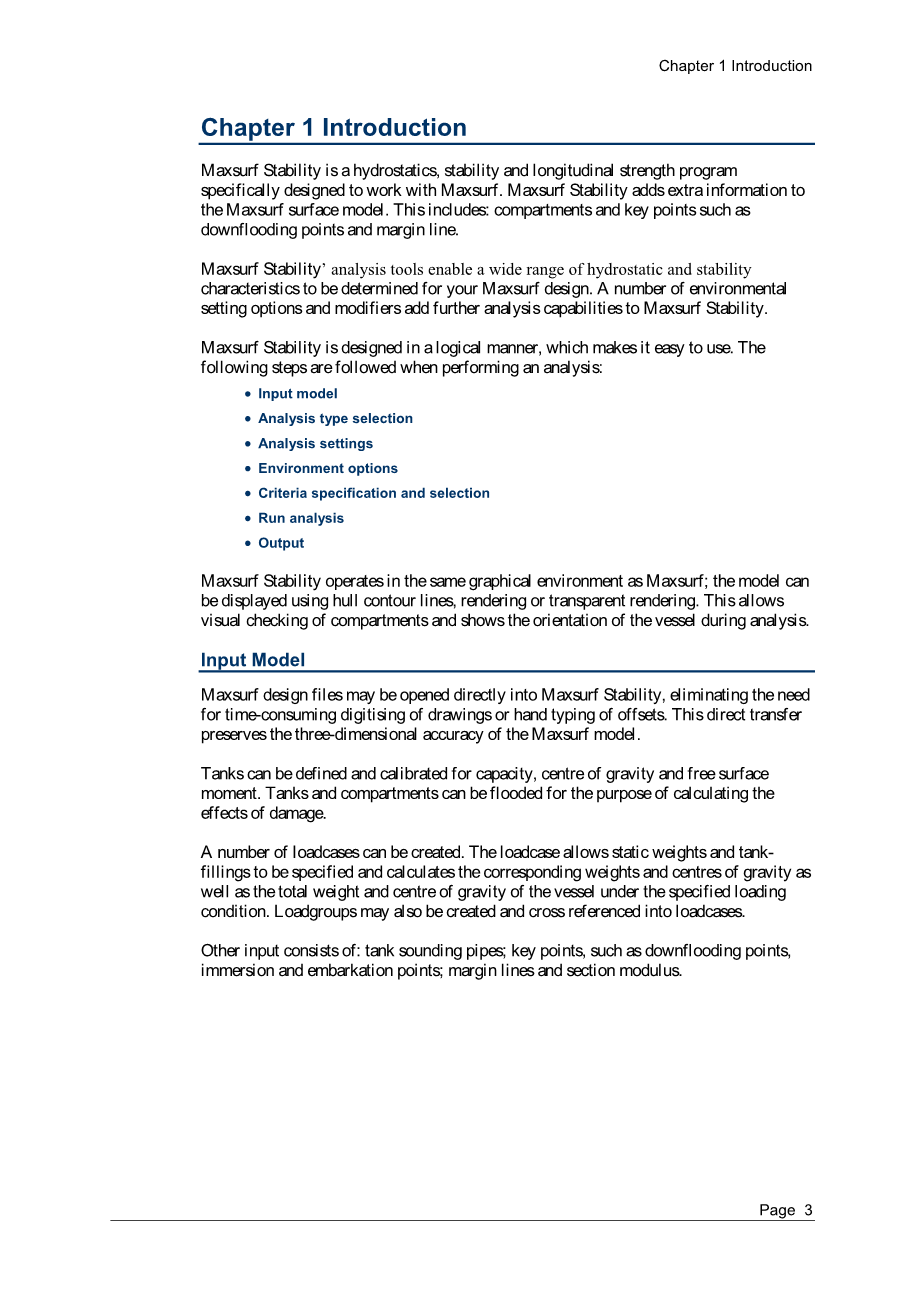

第一章 绪论
Maxsurf Stability是专门为了与Maxsurf配套工作而设计的一个流体静力学、稳性和纵向强度程序。Maxsurf Stability为Maxsurf水面模型增加了附加信息，其中包括：舱室和关键数据，如下溢点和边缘线。
Maxsurf Stability的分析工具可实现广泛的静水力和稳性等Maxsurf设计所需要确定的特性。一些环境设置选项和修改器为Maxsurf Stability添加了进一步的分析功能。
Maxsurf Stability用逻辑方式设计，使其用起来简单方便。其执行分析时遵循以下步骤：
- 输入模型
- 选择分析类型
- 分析设置
- 环境选项
- 标准详述和选择
- 分析
- 输出
Maxsurf Stability在与Maxsurf相同的图形环境中运行；模型可以使用船体轮廓线或透视图来展示。这允许对舱室进行肉眼检查，并在分析过程中显示船的方向。
输入模型
Maxsurf设计文件可以直接打开到Maxsurf Stability，无需使用耗时的图纸数字化或手动输入型值。 这种直接转换保留了Maxsurf模型的三维精度。
舱室可以根据载重量，重心和自由表面力矩来定义和校准。为了计算损坏的影响，可以淹没舱室和隔间。
可以创建多个负载箱。负载箱可以指定静水重量和满载舱，并计算相应的重量和重心以及在规定载荷下船舶的总重量和重心条件。也可以创建负载组并将其交叉引用到负载箱中。
其他输入包括：舱室探测管；进水点，如下溢点，沉浸点和装载点；边缘线和剖面模数。
分析类型
Maxsurf Stability包含以下分析工具：
- 静稳性
- 大倾角稳性
- 平衡分析
- 指定条件分析
- KN值和稳定性交叉曲线
- 极限KG分析
- 可浸水长度分析
- 纵向强度分析
- 舱室校准
- MARPL油流出量
- 概率损伤（仅限Maxsurf极限稳性）
尽管在可能的情况下使用了常见的分析设置，但不同的分析可能会需要不同的设置。例如：静稳性分析只需要一系列吃水；而纵向强度分析需要详细的载荷分布。每种分析类型的分析设置将在下面的分析概要中详细说明。
分析设置
分析设置描述了要测试的船舶的状态。 例如，在正浮静水力的情况下的一系列吃水，或大横倾角稳性分析的一系列横倾角。
可提供以下分析设置：
- 横倾
- 纵倾
- 吃水
- 排水量
- 浸水率
- 具体的环境
在运行分析之前指定分析设置。与所选分析类型不相关的设置在“分析”菜单中显示为灰色。
环境选项
环境选项是可应用于模型或其环境的修改器，这将影响所有静水力分析类型的结果。
根据所执行的分析，可以对Maxsurf Stability应用不同的环境选项：
- 流体模拟类型
- 流体密度
- 波形
- 搁浅
- 完整和损坏条件
稳性标准
Maxsurf Stability能够计算出各种各样的符合稳性标准。这些标准要么来自大倾角稳性分析或船舶方向计算的稳性特性曲线，要么来自平衡分析计算的稳性特性。 限制KG和可浸长度分析也使用稳性标准。
Maxsurf稳定性具有广泛的稳性标准以保证符合一系列的国际稳性法规。此外，Maxsurf稳定有一组通用的基本标准，几乎可以来定制任何稳性标准。
输出
对于分析的每个阶段，都显示了船体的视图，包括浸水截面积和实际水线。漂心、重心和浮心也会显示出来。可以打印横倾和纵倾的船体形状和水平面形状。
结果被存储并且可以随时以表格形式，或以整个计算范围内的各种参数图形来进行检查。所有结果都被累积在报告窗口（可以保存，复制和打印），或直接输出到一个Wrd文档。
标准检查被总结在列出每个标准以及临界点的状态（通过/失败）的表格中。如果需要标准设置和中间计算数据，也可以显示。
对于Maxsurf稳定性可用的不同分析的简要概述，可继续阅读第2章快速入门。
第二章 快速入门
本章将简要介绍每种分析类型及其输出。对于每个分析类型，给出了所需设置的列表以及可用的环境选项。
Maxsurf Stability包含以下分析类型
- 静稳性
- 大倾角稳性
- 平衡条件
- 指定条件
- KN值
- 限制KG
- 可浸长度
- 纵向强度
- 舱室校准
- MARPL油流出量
- 破舱概率
每个分析都有不同的设置可供应用
- 横倾
- 纵倾
- 吃水
- 排水量
- 指定条件
- 渗透性
- 负载状况
- 油舱和舱室定义
Maxsurf Stability提供了可应用于不同环境选项的分析
- 流体密度
- 处理罐中的流体：流体模拟或校正VCG
- 波形
- 搁浅
- 破舱
Maxsurf Stability提供了广泛的稳定性标准，适用于平衡，大倾角稳性，限制KG和可充分长度分析。
分析类型部分描述每种分析类型，设置和环境选项更详细。
静稳性快速入门
对于静稳性，横倾固定在零倾角，纵倾固定在用户定义的值，并且吃水以固定的步骤变化。排水量和浮心和其他流体静力学数据在分析期间计算。
静稳性要求
- 待分析的吃水范围
- VCG（仅用于计算某些稳定性特征，如GMt和GMl）
- 纵倾
静稳性选项
- 流体密度
- 波形
- 破舱
- 舱室定义（如有破舱）
结果制成表格，并绘制流体静力学数据图表，型线，每个吃水截面面积均可用。还计算了Bnjean曲线。
有关更多详细信息，请参阅：第97页的静稳性。
大倾角稳性快速入门
为了分析大倾角稳性，在载荷工况中指定排水量和重心。指定了一系列的横倾角度，并且Maxsurf Stability在每个横倾角度计算了复原力臂和其他流体静力学数据，通过平衡载荷与船体浮力，并且如果模型是自由倾斜的，则重心相对于浮心使得纵倾力矩为零。
大倾角稳性要求
- 待分析的横倾角范围
- 纵倾（固定或自由）
- 载荷或载荷组
- 油舱载荷包含在载荷条件下的油舱定义（或用于破舱的定义）
- 大倾角稳性选项
- 流体密度
- 油舱内流体处理：流体模拟或校正VCG
- 波形
- 破舱
- 舱室定义（如有破舱）
- 进水点
- 边缘线和甲板边缘
- 稳性校核分析。
- 甲板上的水（WD）- 斯德哥尔摩协议
关键输出值是GZ（或复原力臂），重心和浮心之间的水平距离。各种横倾角的这些输出值的图表形成一条GZ曲线。各种其他信息通常覆盖在GZ曲线上，包括正浮GM，风倾斜和乘客拥挤力臂的曲线和第一个浸水点的角度。这些附加数据取决于哪个（如果有的话）稳性标准已被选中。
可以从图形窗口中的下拉列表中选择许多其他图形。请记住，您可以通过双击图表窗口以表格形式访问此数据：
- 动稳性曲线（GZ曲线下面积，垂直积分）
- 可以根据横倾角绘制其他流体静力学和形状参数的变化曲线
- 最大安全稳定横倾角
- 还可以显示每个测试的横倾角的截面积曲线
请注意，其中一些图表的参数可以在数据格式对话框中进行调整。如果选择大倾角稳性标准进行分析，这些结果也将在校核结果表中报告，它们可能导致附加的曲线显示在GZ曲线上。任何进水点，边缘线和甲板边缘的下溢角度也将被计算和制表。
有关更多详细信息，请参阅：第100页的lsquo;大角度稳定性rsquo;。
平衡条件快速入门
平衡分析使用载荷来计算排水量和重心的位置。Maxsurf Stability迭代以找到满足平衡吃水，横倾和纵倾并报告平衡流体静力学和横截面积曲线。
均衡分析要求
- 载荷或载荷组
- 油舱载荷包含在载荷条件下的油舱定义（或用于破舱的定义）
- 舱室定义和破舱情况（如有破舱）
- 平衡分析选项
- 流体密度
- 处理罐中的流体：流体模拟或校正VCG
- 波形
-
