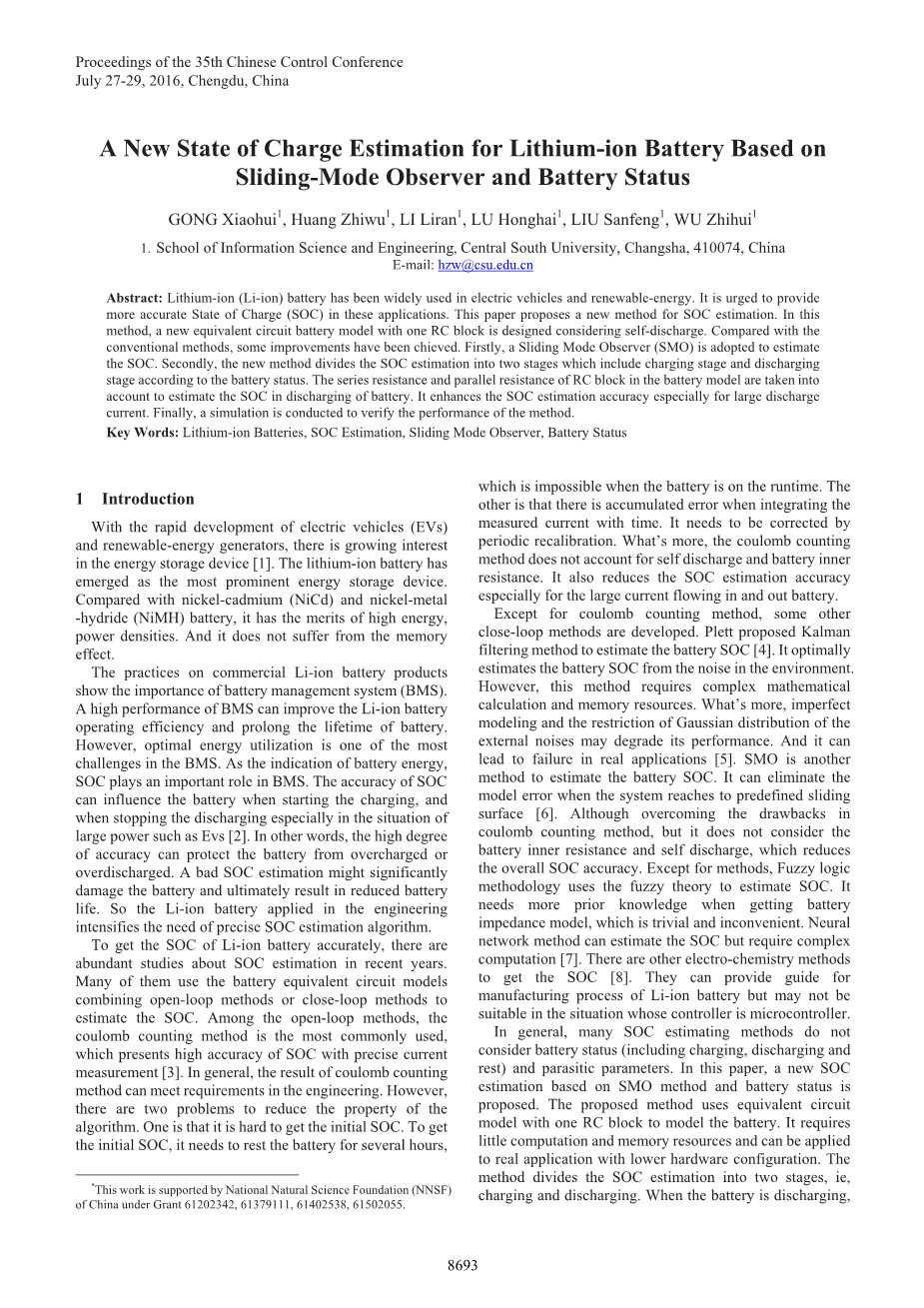

基于滑模观测器和电池状态的锂离子电池充电状态估计

龚晓辉、黄志武、李丽兰、卢红海、刘三丰、吴志辉

中南大学信息科学与工程学院,长沙,410074,中国 电子邮箱:hzw@csu.edu.cn

摘要:锂离子电池广泛应用于电动汽车和可再生能源领域。在这些应用中提供更准确的荷电状态(SOC)是十分必要的。本文提出了一种新的SOC估计方法。该方法考虑了自放电的特点,设计了一种新的单块RC电池等效电路模型。与传统方法相比,本文提出了一些改进措施。首先,采用滑模观测器(SMO)对SOC进行估计。其次,根据电池的状态,将SOC估计分为充电阶段和放电阶段两个阶段。考虑了电池模型中RC块的串联电阻和并联电阻,对电池放电过程中的SOC进行了估算。特别是在大放电电流下,提高了SOC的估计精度。最后,对该方法进行了仿真验证。

关键词:锂离子电池,SOC估计,滑模观测器,电池状态

1介绍

随着电动汽车(EV)和可再生能源发电机的迅速发展,人们对储能装置的兴趣越来越大[1]。锂离子电池已成为最突出的储能装置。与镍镉电池和镍氢电池相比,具有能量高、功率密度高等优点。它不会受到记忆效应的影响。工业锂离子电池的生产实践表明了电池管理系统(BMS)的重要性。高性能的BMS可以提高锂离子电池的工作效率,延长电池的寿命。然而,优化能源利用是BMS面临的最大挑战之一。作为电池能量的指示,SOC在BMS中起着重要的作用。SOC的准确度会影响电池在充电时,尤其是在大功率的情况下,如电动汽车[2]停止放电时。换句话说,高精度可以保护电池免受过度充电或过度放电。不良的SOC估计可能会严重损坏电池,最终导致电池寿命缩短。因此,锂离子电池在工程中的应用,加剧了对SOC精确估计算法的需求。

为了准确地得到锂离子电池的荷电状态,近年来对荷电状态估计进行了大量的研究。它们中的许多采用电池等效电路模型结合开环法或闭环法来估计SOC。在开环方法中,库仑计数法是最常用的方法,它具有高精度的SOC和精确的电流测量[3]。库仑计数法的计算结果一般可以满足工程要求。然而,存在两个问题来降低算法的性能。一是很难得到初始的SOC。要获得初始SOC,需要将电池休息几个小时,这在电池运行时是不可能的。二是测量电流与时间积分存在累积误差。它需要通过定期重新校准进行校正。此外,库仑计数法不考虑自放电和电池内阻。它还降低了SOC的估计精度,特别是对于大电流进出电池。

除库仑计数法外,还发展了其他一些闭环方法。普列特提出了卡尔曼滤波方法来估计电池的荷电状态[4]。它根据环境中的噪声对电池的荷电状态进行最佳估计。然而,这种方法需要复杂的数学计算和内存资源。此外,不完善的建模和外部噪声高斯分布的限制可能会降低其性能。这可能导致实际应用中的失败[5]。SMO是估计电池荷电状态的另一种方法。当系统达到预定滑动面[6]时,可以消除模型误差。虽然克服了库仑计数法的缺点,但它没有考虑电池的内阻和自放电,从而降低了整个SOC的精度。除了方法外,模糊逻辑方法论还利用模糊理论来估计SOC。在得到电池阻抗模型时,需要更多的先验知识,这是一种简单而不方便的方法。神经网络方法可以估计SOC,但需要复杂的计算[7]。还有其他的电化学方法来获得SOC[8]。它们可以为锂离子电池的制造工艺提供指导,但不适用于以单片机为控制器的场合。

一般来说,许多SOC估计方法不考虑电池状态(包括充电、放电和休息)和寄生参数。本文提出了一种基于SMO方法和电池状态的SOC估计方法。该方法采用带一个RC模块的等效电路模型对蓄电池进行建模。它只需要很少的计算和内存资源,可以应用于硬件配置较低的实际应用。该方法将SOC估计分为充电和放电两个阶段。当电池放电时,考虑电池内阻[9]。这两个阶段使用SMO来估计SOC。该方法在电池电流较大的情况下,可以提高SOC的估计精度。

论文的其余部分组织如下:在第2节中,提出了描述电池行为的等效电路模型;在第3节和第4节中,设计了考虑电池状态的SOC估计SMO。在第5节中,对所提出的SOC估计方法进行了matlab/simulink仿真。最后,结论见第6节。

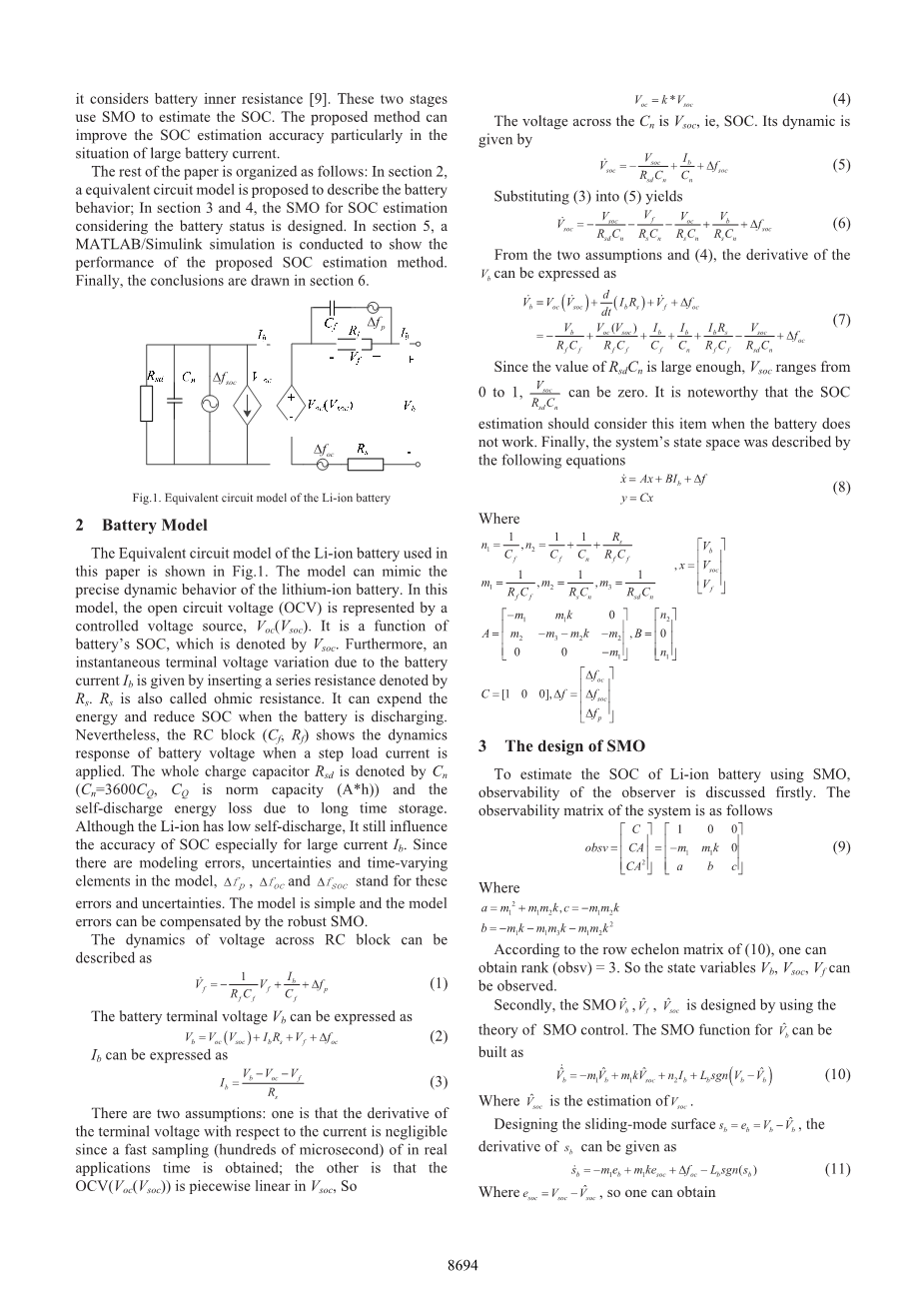

图1.锂离子电池等效电路模型

2电池型号

本文所用锂离子电池的等效电路模型如图1所示。该模型可以模拟锂离子电池的精确动态行为。在该模型中,开路电压(OCV)由受控电压源表示。它是电池SOC的一个功能,由表示。此外,通过插入串联电阻(用表示),给出了由电池电流引起的瞬时终端电压变化。也称为欧姆电阻。它可以在电池放电时消耗能量,降低SOC。然而,RC块(,)显示了施加阶跃负载电流时电池电压的动态响应。整个充电电容器用(=3600,为定额容量(A*h))表示,长时间存储会造成自放电能量损失。锂离子虽然自放电较低,但仍对SOC的精度有影响,尤其是对大电流,由于模型中存在建模误差、不确定性和时变因素,代表这些误差和不确定性。该模型简单,模型误差可由SMO进行补偿。

通过RC块的电压动态可以描述为

(1)

蓄电池端子电压可以表示为

(2)

可以表示为

(3)

有两种假设:一种是终端电压相对于电流的导数可以忽略不计,因为在实际应用中可以获得快速采样(数百微秒)的时间;另一方面,在中,OCV( ())是分段线性的,因此

(4)

上的电压为,即SOC。其动态由

(5)

将(3)代入(5)得到

(6)

根据这两个假设和(4),的导数可以表示

(7)

由于的值足够大,的范围可以是0到1

(8)

3 SMO的设计

为了利用SMO估计锂离子电池的荷电状态,首先讨论了观测器的可观测性。系统的可观测性矩阵如下

(9)

根据(10)的行阶梯形,可以得到秩(obsv) = 3。状态变量Vb Vsoc Vf可以观察到。

其次,SMOVb、Vf、Vsoc是由SMO控制理论设计的。Vb的SMO函数可以建成

(10)

其中,是的估计值

(11)

所以可以得到

(12)

为了确保SMO的收敛性,让lt;0

(13)

可得到

(14)

式中,(14)为绝对值函数。选择满足条件(15)的值,即可达到SMO表面。将SMO的等效控制方法应用于(13),不确定性可以在有限时间后得到补偿。那么,我们就可以

(15)

在此之后,的估计函数可由

(16)

设计滑模面,可以得到

(17)

式中,假设lt;0,因为已经达到滑动模式表面的估计量,=0,可以得到

(18)

根据SMO的等效控制方法,可以得到

(19)

的观测器函数给出如下:

(20)

在设计滑模面时,的导数可用表示。

(21)

可以获得

(22)

为了消除的抖振,采用饱和函数sat(e)代替sgn函数。

(23)

4 考虑电池状态的SOC估计

由于电池是一种高度非线性的器件,因此SMO非常适合解决非线性问题。它需要相当精确的电池模型来消除模型的不确定性,并且只需要很少的时间来实现,这就解决了库仑计数法的问题。SOC可由第3节中设计的SMO估算。然而,值得注意的是,电池充电和放电之间的SOC估计是不同的。

本文提出的新的SOC估计方法对常用的SOC算法进行了改进。首先,新的SOC估计方法考虑了自放电电阻对电池充放电的影响。低自放电的锂离子电池仍然是必要的。其次,新的SOC估计方法基于SMO计算了电池放电时的RS和RF的能量消耗。

因此本文提出的SOC估计分为两部分。当蓄电池充电时,SOC估计使用SMO

(24)

当蓄电池放电时,SOC估计值可表示为

(25)

其中t0是开始时间,t1是结束时间。

图2.滑模观测器结构

得到,

图3.电池放电实验

为了得到图1中电池模型的参数,进行了放电实验。实验过程如图3所示。首先,将电池充电至100%,并将电池保留两小时。其次,以1C(6a)的电流放电10分钟,然后将电池闲置一小时。电池的荷电状态下降了10%。重复第二步6次,直到蓄电池的SOC达到零。通过这些步骤,可以识别电池模型的参数。还可以得到SOC与OCV之间的关系。

5 模拟

为了验证本文提出的SOC估计方法的性能,基于Matlab/Simulink R2013A对6000mAh锂离子电池进行了数字仿真。

表1:锂离子模型参数

模型参数

价值

0.01 :

200英尺

21600作为

0.003 :

1000 :

表2:SMO的增益

SMO增益

价值

0.12

0.01

0.02

模拟用锂电池的模型参数见表1。为了简化SOC与OCV之间的关系,OCV与SOC的增益为k=1.4。由于蓄电池电压在2.8到4.2之间,即:

OCV 1.4*SOC 2.8 (26)

为了模拟实际应用中的噪声,在锂离子电池(6000mAh)中加入了伪随机噪声。伪随机噪声的频率为100Hz。最大值为0.1V,最小值为-0.05V,放电电流为6A,电池放电4秒,停止放电1秒。重复此过程,直至蓄电池电压降至2.75V,放电电流部分如图4所示。蓄电池电压初始值为4.2V,SOC为1。

图4.模拟中分散电流部分

模拟结果如图5所示。估计值与实际值之间的误差如图6所示。如图5和图6所示,使用sat函数进行估计的精度可以高于sgn函数。

图5.用SAT和SGN估计电池电压

图6.用SAT和SGN估计电池电压误差

图7.利用SAT和SGN估算电池的荷电状态

图8.利用SAT和SGN估计SOC误差

估计的SOC如图7所示。估计值与实际值之间的误差如图8所示。初始估计值为0.8,实际误差为0.2。从图7中可以看出,估计值可以使用所提出的方法跟踪实际值。如图8所示,使用SAT函数估算的SOC和实际SOC之间的最大误差为3%。低于使用SGN功能。需要注意的是,使用sat函数的收敛速度比sgn函数慢。

图9.用两种方法估算SOC

库仑计数法与建议方法的比较如图9所示。如你所见,与库仑计数法相比,对初始值没有要求。利用该方法,估计出的SOC能够快速跟踪实际值。

图10.无伪随机噪声的估计SOC

使用sgn函数在不向vb添加伪随机噪声的情况下估计的SoC误差如图10所示。精度高。然而,当存在模型误差时,估计误差会增加。通过使用SAT函数,图8中SOC估计的最大误差为3%。

6 结论

本文提出了一种新的锂离子电池荷电状态估计方法。该方法采用了一种新的考虑自放电的等效电路电池模型。此外,使用SMO可以补偿模型误差,解决库仑计数法的问题。此外,本文的SOC估计方法还考虑了电池内部电阻对电池状态的影响。饱和函数的设计是为了减少抖振现象。仿真结果表明,该方法优于传统方法。总之,本文提出的SOC估计方法由于硬件配置和软件设计较低,在工程实践中具有一定的应用价值。
