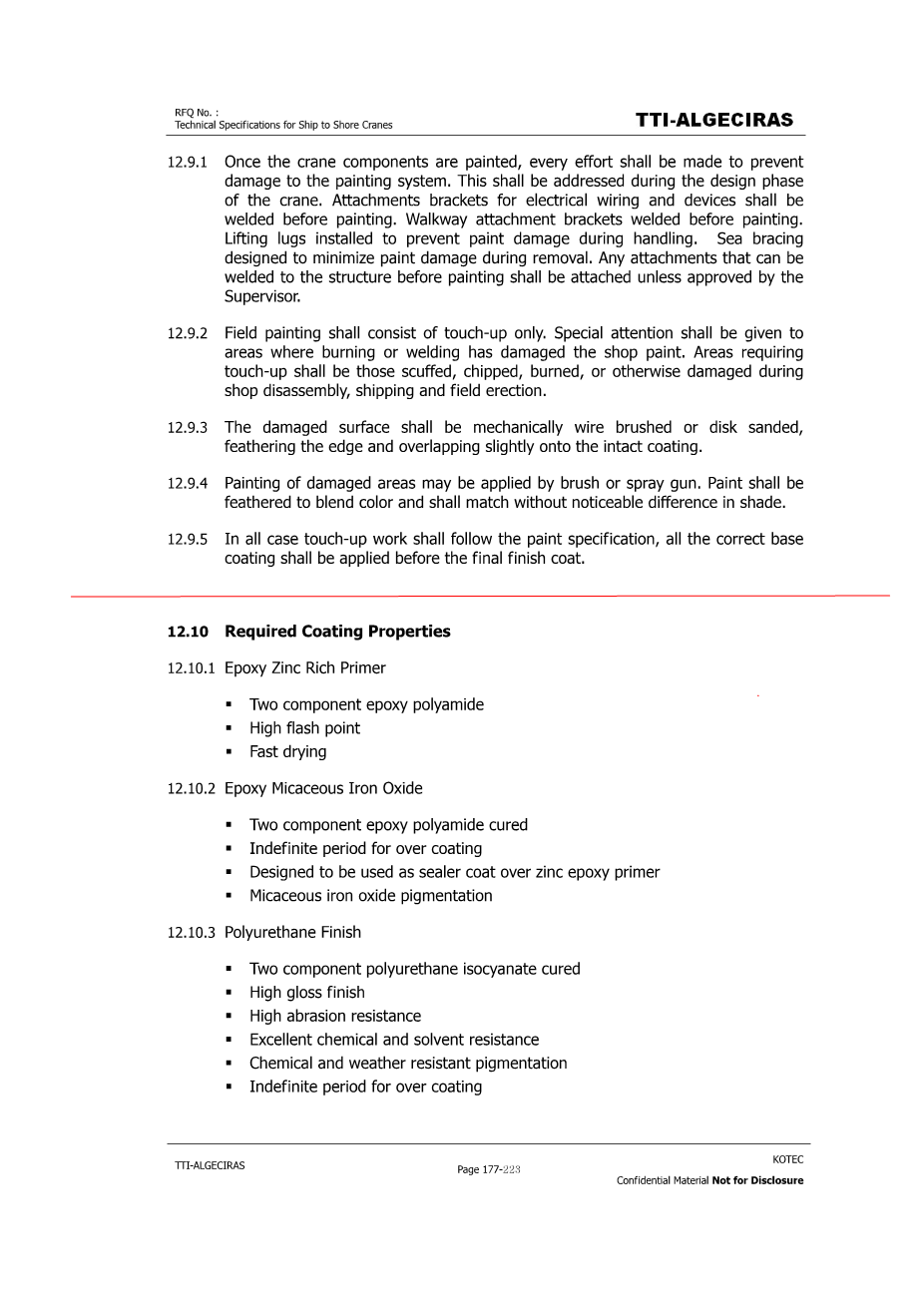

12.10要求的涂层性能

12.10.1环氧富锌底漆

双组分环氧聚酰胺

高闪点

快速干燥

12.10.2环氧云母氧化铁

双组份环氧聚酰胺

确定包覆时间

适用于环氧锌底漆的封口漆

云母氧化铁色素沉着

12.10.3聚氨酯完成

双组分聚氨酯异氰酸酯固化

需要有高光泽

高耐磨性

良好的耐化学性和耐溶剂性

耐化学和耐候性色素沉着

对涂层过厚情况有无限期的效用

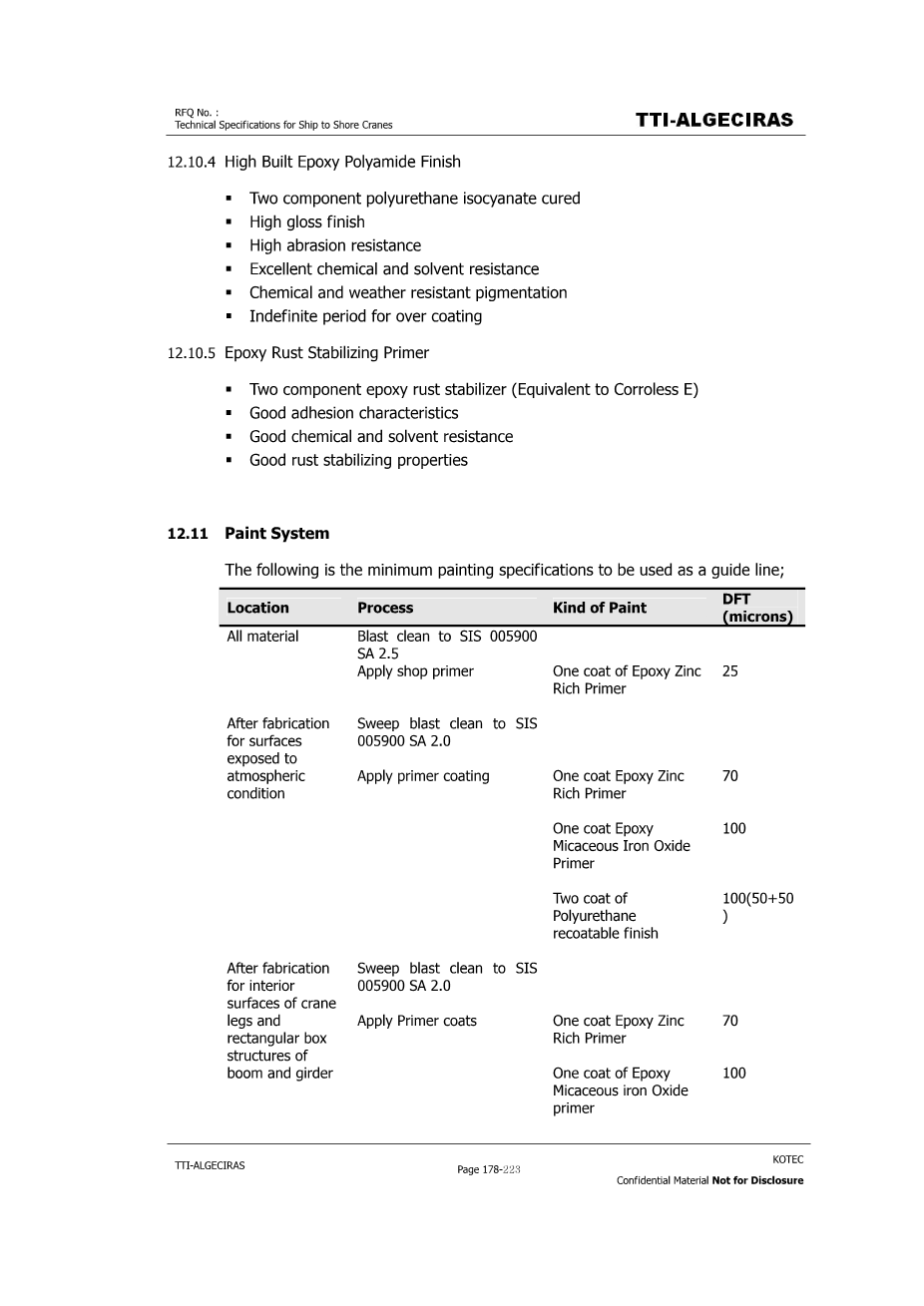

12.10.4高嵌套环氧聚酰胺面漆

双组分聚氨酯异氰酸酯固化

高光泽度

高耐磨性

良好的耐化学性和耐溶剂性

耐化学和耐气候色素沉着

对涂层过厚情况有无限期的效用

12.10.5环氧防锈底漆

双组份环氧防锈剂(相当于无腐蚀性

附着力好

良好的耐化学性和耐溶剂性

良好的防锈性能

12.11最终颜色确定

最终的成品颜色将在合同授予后决定

经测试，完成的颜色如下:

描述

颜色

结构（外部）

走道、梯子、扶手

机房内部

控制室内部

卧室

理货室、司机室内部

检查室、操作室外部

吊卡、吊具、上架（带滑轮）

动臂顶部四米处

浅绿色 7.5GY7/4.5

米色 2.5Y9/3

灰色 5Y8/1

浅蓝色 10BG8/2

金黄 356

金黄 356

12.12保修

在油漆保证期间，承包人或者其代表应当每年年底对起重机进行检查。发现任何油漆破损

承包商应按照本涂料规范在两个月内进行维修检查。准备和绘画只允许在当没有集装箱装卸作业计划时进行。TTI-ALGECIRAS会至少提前4小时通知承包商何时准备和涂装操作的中断，起重机返回集装箱装卸操作。

13.1总体要求

13.1.1承包商应提供操作和维护手册(Oamp;M)基本用西班牙语和/或英语。

13.1.2承包商应提供一份操作和维护手册，该手册应涵盖操作，对起重机进行润滑、维护和检查，包括日常和主要工作机电设备的维护。这包括所有的软件手册和文档。对建筑物进行例行和重大检查由结构维修手册所涵盖。

13.1.3操作及维修手册应硬装订、索引、交叉引用，以便阅读，和适当的选项卡。有关未安装组件的信息删除。

13.1.4操作及维修手册须以光碟形式提供。所有资料均须以光碟形式提供便于起重机管理系统检索和显示。

13.1.5所提供的手册数量包括CD应由TTIALGECIRAS通过适当的方法推荐，承包商应遵循TTIALGECIRAS的要求。

13.2信息

13.2.1吊车作业指导书由承包商编制并覆盖详细说明每一个必要的步骤，以使起重机投入运行，维护和到操作起重机。

13.2.2操作和维护手册应包含机器和操作的图纸部件、设备标识、操作及照片机械零件，必要时补充书面说明。

13.2.3《修理和大修说明书》应真实、具体、简明、清晰易于被合格的机修工、电工或对设备没有任何经验的技术人员。

13.2.4本说明书应包括下列典型的维护和修理操作机械和电气故障排除，调整程序，次要和

主要修理和大修，拆除和更换部件，组件和组件，以及完整的拆卸和重新组装说明所有电气和机械部件的完整部件清单。

13.2.5说明书应包括公差、规格、容量及预防性维修指引。

13.2.6插图、编写图表和分解视图应使用来阐明文本并且应该尽可能地出现在相关的文本中。

13.2.7所有电气和机械设备的详细预防性维护计划设备应包括在内。

13.3电气图纸

每本操作及维修手册须附有电气记录图则副本。

13.4部分参考

所有对备件编号和描述的引用均应参照原件设备制造商的名称，零件编号和说明，而不是零件由承包商指定的编号和描述(除非承包商是原始设备制造商)。承包商的零件编号和说明可提供除所需资料外的其他资料。应提供起重机上所有轴承的清单和每个特定位置。

13.5部分手册

承包商应提供每项的原始备件手册从第三方购买的设备。这些手册应以各种语文编写并须清楚列明所有项目、它们的位置和它们的部分按数量编号。

13.6张贴指示

润滑说明应张贴在机舱内张贴的指示应由适当的密封塑料盖保护。

13.7认证

操作及维修手册须由承包商的机械工程师和电气工程师负责。

13.8操作指令

13.8.1提供一套完整的吊车操作说明书。指令应从起重机操作员的角度来编写，并应包括正确和安全使用设备的说明和正确使用程序进行起重机的启动和关闭。操作说明应说明和遵守所有监管机构的所有适用要求。操作指示应采用西班牙文和/或英文。

13.8.2吊车操作说明书应包括以下内容:

·从装好起重机开始到启动容器从集装箱船卸货的过程

·所有运动和配件的描述

·每个操作和功能按钮的描述,包括目的和何时使用它们。

·每个指示灯的描述。

·每个报警的目的意义和警示灯指示遇到警告时如何继续运行。可能发生的异常情况，未激活报警灯也应处理。

·解释风警系统,包括的每个警报的含义。

·对风警报的逻辑控制。

·停止使用并存放起重机的连续过程。

13.8.3操作规程应在产品的测试和验收过程中进行验证第一个起重机。

13.8.4在第一次验收起重机后的30天内承包商应提供20份软装订的操作说明书，大约125mmtimes;200mm的尺寸。

13.8.5操作说明的副本应永久安装在驾驶室内，采用方便的存储设备将其保护起来免受破坏。四份初步或“加注”版本的经验证的操作说明应安装在操作人员的驾驶室内。

13.8.6操作规程的副本应包含在操作和维护手册中。

13.8.7除印刷本外，还应向TTI-ALGECIRAS提供PDF格式。

13.9结构维修手册

13.9.1承包商应提供结构维修手册。定期的结构检查目的是发现裂纹、螺栓松动、凹痕、断裂构件、腐蚀和任何其他结构损坏的例子，这些都是由使用起重机引起的。

13.9.2本手册应包括检查间隔、位置和程序。检验间隔应具有合理的断裂力学依据的原则。

13.9.3手册应包括报告程序和通知程序。

13.9.4吊车结构和小车上的每一处焊缝都应在结构中注明维护手册。

13.9.5向买方报告缺陷以供其永久记录的方法需要明确定义，它应该处理识别每个缺陷的方法。

13.9.6应制定通知程序，将结果通知承包商进行结构检查。应为买方制定指导方针规定何时与承包商联系以制定修理程序。

13.9.7《结构维修手册》应经认证为完整并经批准由承包商负责的结构工程师负责。

13.9.8手册应采用西班牙文和/或英文。

a.初始结构维护手册不迟于吊车装运前30天，承包商应提交他提出的结构维护建议，供主管审核。

b.最终结构维护手册不迟于第一批起重机验收合格证书签发后45天承包商应提交其建议的结构维修手册主管代为审查。

13.10机械维护手册

13.10.1《机械维修手册》应包括所有机械设备的清单检查所有机械部件，包括频率，采购产品联轴器，刹车，减速器，泵，滑轮，车轮，轨道。检查要称对于要进行的检查类型——目测、测量、拆卸、液位测量、流体取样-并应提供调整标准，整修或更换。任何一台起重机都应提供频率工作时间、驱动器、工作时间或工作天数。

13.10.2机械维修应包括机油和润滑说明手工操作，并应叠层塑料和安装在机房。本手册应包含用于每台起重机的润滑剂清单组件。应使用各种润滑剂和工作温度范围上市。应提供起重机主要区域的示意图润滑点的标注。每一点都要编号并键入使用的润滑剂类型。除了图表外，还应该有一个表格列出润滑点、项目说明、润滑油到使用方法，润滑频率等。

13.10.3所有润滑油和过滤器应在西班牙提供

13.10.4应鼓励润滑监测。作为最低限度，维修应包含对齿轮箱、液压和类似润滑剂的监视说明。手册应规定取样的频率部件，对润滑剂进行的试验，及其标准更换或整理。

13.10.5应提供明确和明确的紧急操作说明指导操作人员和维修人员按部就班安全有效地从紧急情况中恢复，至少包括:

·当小车在船上方时车轮制动

·起重机主吊具电源故障

·起重机起重时大车驱动轴故障

·船舶运行中的悬臂起重机故障

·液压功能丧失

13.10.6应提供一份维修计划，列明所有的机械和起重机在使用过程中所需要的电气预防性维修任务。的任务应具体、明确。每项任务都应与其并列位置与主图交叉引用，便于识别。每一个清单还应提供任务频率和任何特殊部件、材料或所需的工具。更换零件时，清单中应包括图纸服务手册中的编号、零件参考编号和分包商的零件编号。

13.10.7将有助于重建、服务、调整和维修过程中应合理组织更换零件的订购手册。所有机械组件都应包括在内。如果目录维护包含了表示零件编号范围的信息，或者在一个页面上，应用于此项目的多个部件号应由下划线、空白处的箭头或项目编号整齐地划掉。

13.10.8应包括简要的油漆修补，其中应说明产品描述和颜色号码。

13.10.9正确使用测试负载系统的详细说明应包括在机械维护手册。

13.10.10《机械维修手册》应包括适当的和安全访问执行每个维护任务。承包商应包括进入平台及人员行走不安全区域的警告，站,或工作。手册应包括所有必要的详细说明注意事项和正确的方法，锁定和标签的组件之前执行每个维护任务。

13.11电气

13.11.1电气设备布置图应逐项显示电气设备面板、操作指示装置及相关的设备号除限位开关及杂项装置外的其他电气设备。

13.11.2电气互连

电气互连图应显示每条电气线路包括控制线路、起重机电气子系统、主电源等其他电气互连。

·图纸应当参考每个接线盒位置,接线盒协助起重机得到将来维修中的的任何其他相关信息。

·图纸应显示实际布线路由组。

·延续到其他表格中应交叉引用。

·不能进行列表连接或引用。

·图纸应提供起重机的所有设备，不接受通用设备图纸。

13.11.3限位开关及其他设备

限位开关及各种设备图纸应一一显示限位开关、杂项装置及其周边硬件。

·图纸应显示足够的细节,以便于从图纸中清晰地了解它的功能。

·图纸应包括一个表，包含实际设置为每个限制指出开关及杂项装置。

13.11.4电气原理图

不接受梯形图。

·图纸应列出逻辑上每个有明显分歧工段:如动力、主吊车、龙门伽、吊杆、小车、吊具和港口供应的工厂小组成员。图纸应显示的分配位置代码编号，便于对起重机结构进行跟踪。子系统，即所谓的黑匣子，应该集成到整个系统中。

· 所有输入和输出控制系统应当显示在逻辑上划分为类似于实际输入和输出模块的单元。

13.11.5控制系统文件

文件图纸应包括以下内容

·程序以梯形图形式打印出来,在可能的情况下,清楚地表明块号码、电话号码和I/O标识。

·控制系统输入和输出清单为每个I / O点的十字架参考系统的原理图和程序要进行详细的说明解释。

·完整的功能描述控制系统初始化过程。包括关于如何设置硬件的详细说明和适应计算机上使用的地址。

13.12竣工图纸

竣工图纸应包括以下内容，但不仅仅局限于以下几点:

13.12.1施工图应包括所有结构、机械和电气细节、施工图并修改装配图，以显示施工过程中的变化过程中准确反映“竣工”条件，完成与帐单的核对材料。

13.12.2应提供建造图纸或分包商的产品所有组件的规格，包括未指定提交项的组件。

13.12.3施工图应按比例准确绘制，尺寸能足够说明产品的所有相关特性和制造方法起重机的制造。

13.12.4图纸上应指定材料。指定可以是明确指定，也可以是明确的参照ASTM、IEC、DIN/VDE或SAE等标准，其要求确定材料是否适合预期用途使用。

13.12.5需要加热处理的零件的临界端部性能及验收或拒收的方法和依据要求无损检测的零件应在图纸上标明。

13.12.6在承包商完成工作并在最终付款之前，承包商应向买方提供；

13.12.7提供竣工图的数量应在定稿验收竣工图纸前通知。

13.12.8应提供光盘上完整的竣工图纸。CAD图纸应使用最新版本的AUTOCAD发行版编写并翻译然后转换成pdf格式。

13.12.9材料

· 材料应在图纸上标明。指定的可以是显式的或可参照一般认可的标准，例如IEC、DIN/VDE、

ASTM、JIS或SAE，其要求确定材料的适宜性供预期用途。

· 需要热处理的零件的临界端特性要按照轧机的验收或拒收的方法和依据，需要进行无损检测的零件应在图纸上显示。

13.12.10齿轮传动

·每个档位应提供以下信息：
