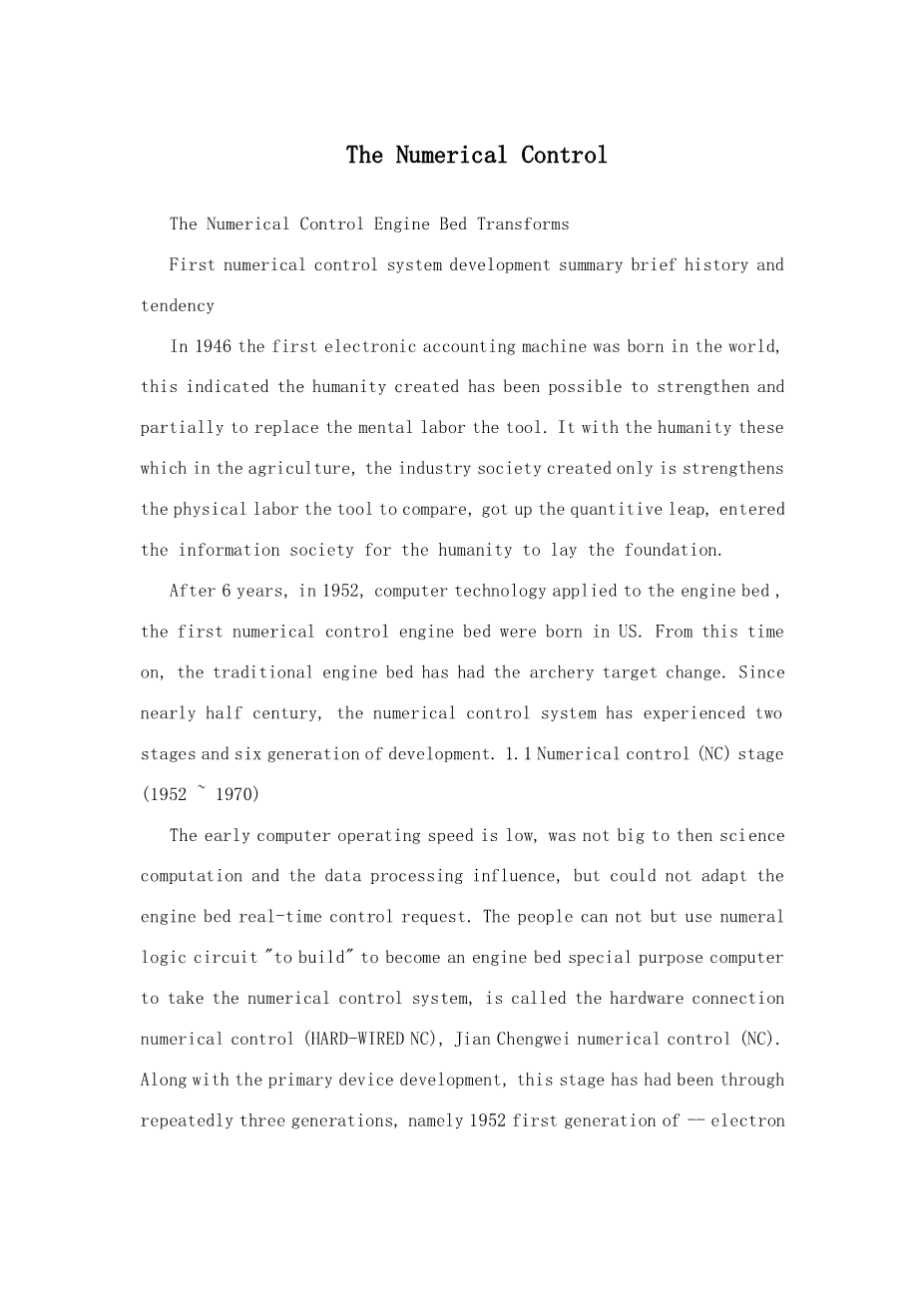

英语原文共 18 页，剩余内容已隐藏，支付完成后下载完整资料

数控

数控机床改造

一、数控系统发展简史及趋势

1946年诞生了世界上第一台电子计算机，这表明人类创造了可增强和部分代替脑力劳动的工具。它与人类在农业、工业社会中创造的那些只是增强体力劳动的工具相比，起了质的飞跃，为人类进入信息社会奠定了基础。

6年后，即在1952年，计算机技术应用到了机床上，在美国诞生了第一台数控机床。从此，传统机床产生了质的变化。近半个世纪以来，数控系统经历了两个阶段和六代的发展。

1.1、数控(NC)阶段(1952,1970年)

早期计算机的运算速度低，对当时的科学计算和数据处理影响还不大，但不能适应机床实时控制的要求。人们不得不采用数字逻辑电路'搭'成一台机床专用计算机作为数控系统，被称为硬件连接数控(HARD-WIRED NC)，简称为数控(NC)。随着元器件的发展，这个阶段历经了三代，即1952年的第一代--电子管;1959年的第二代--晶体管;1965年的第三代--小规模集成电路。

1.2、计算机数控(CNC)阶段(1970年,现在)

到1970年，通用小型计算机业已出现并成批生产。于是将它移植过来作为数控系统的核心部件，从此进入了计算机数控(CNC)阶段(把计算机前面应有的'通用'两个字省略了)。到1971年，美国INTEL公司在世界上第一次将计算机的两个最核心的部件--运算器和控制器，采用大规模集成电路技术集成在一块芯片上，称之为微处理器(MICROPROCESSOR)，又可称为中央处理单元(简称CPU)。

到1974年微处理器被应用于数控系统。这是因为小型计算机功能太强，控制一台机床能力有富裕(故当时曾用于控制多台机床，称之为群控)，不如采用微处理器经济合理。而且当时的小型机可靠性也不理想。早期的微处理器速度和功能虽还不够高，但可以通过多处理器结构来解决。由于微处理器是通用计算机的核心部件，故仍称为计算机数控。

到了1990年，PC机的性能已发展到很高的阶段，可以满足作为数控系统核心部件的要求。数控系统从此进入了基于PC的阶段。

总之，计算机数控阶段也经历了三代。即1970年的第四代--小型计算机;1974年的第五代--微处理器和1990年的第六代--基于PC(也就是为PC-BASED)。 1.3、数控未来发展的趋势

1.3.1 继续向开放式、基于PC的第六代方向发展

基于PC所具有的开放性、低成本、高可靠性、软硬件资源丰富等特点，更多的数控系统生产厂家会走上这条道路。至少采用PC机作为它的前端机，来处理人机界面、编程、联网通信等问题，由原有的系统承担数控的任务。PC机所具有的友好的人机界面，将普及到所有的数控系统。远程通讯，远程诊断和维修将更加普遍。

1.3.2 向高速化和高精度化发展

这是适应机床向高速和高精度方向发展的需要。

1.3.3 向智能化方向发展

随着人工智能在计算机领域的不断渗透和发展，数控系统的智能化程度将不断提高。 (1)应用自适应控制技术

数控系统能检测过程中一些重要信息，并自动调整系统的有关参数，达到改进系统运行状态的目的。

(2)引入专家系统指导加工

将熟练工人和专家的经验，加工的一般规律和特殊规律存入系统中，以工艺参数数据库为支撑，建立具有人工智能的专家系统。

(3)引入故障诊断专家系统

(4)智能化数字伺服驱动装置

可以通过自动识别负载，而自动调整参数，使驱动系统获得最佳的运行。 二、机床数控化改造的必要性

2.1、微观看改造的必要性

从微观上看，数控机床比传统机床有以下突出的优越性，而且这些优越性均来自数控系统所包含的计算机的威力。

2.1.1 可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。

由于计算机有高超的运算能力，可以瞬时准确地计算出每个坐标轴瞬时应该运动的运动量，因此可以复合成复杂的曲线或曲面。

2.1.2 可以实现加工的自动化，而且是柔性自动化，从而效率可比传统机床提高3,7倍。

由于计算机有记忆和存储能力，可以将输入的程序记住和存储下来，然后按程序规定的顺序自动去执行，从而实现自动化。数控机床只要更换一个程序，就可实现另一工件加工的自动化，从而使单件和小批生产得以自动化，故被称为实现了'柔性自动化'。 2.1.3 加工零件的精度高，尺寸分散度小，使装配容易，不再需要'修配'。 2.1.4 可实现多工序的集中，减少零件 在机床间的频繁搬运。

2.1.5 拥有自动报警、自动监控、自动补偿等多种自律功能，因而可实现长时间无人看管加工。

2.1.6 由以上五条派生的好处。

如:降低了工人的劳动强度，节省了劳动力(一个人可以看管多台机床)，减少了工装，缩短了新产品试制周期和生产周期，可对市场需求作出快速反应等等。

以上这些优越性是前人想象不到的，是一个极为重大的突破。此外，机床数控化还是推行FMC(柔性制造单元)、FMS(柔性制造系统)以及CIMS(计算机集成制造系统)等企业信息化改造的基础。数控技术已经成为制造业自动化的核心技术和基础技术。 2.2、宏观看改造的必要性

从宏观上看，工业发达国家的军、民机械工业，在70年代末、80年代初已开始大规模应用数控机床。其本质是，采用信息技术对传统产业(包括军、民机械工业)进行技术改造。除在制造过程中采用数控机床、FMC、FMS外，还包括在产品开发中推行CAD、CAE、CAM、虚拟制造以及在生产管理中推行MIS(管理信息系统)、CIMS等等。以及在其生产的产品中增加信息技术，包括人工智能等的含量。由于采用信息技术对国外军、民机械工业进行深入改造(称之为信息化)，最终使得他们的产品在国际军品和民品的市场上竞争力大为增强。 三、数控化改造的内容及优缺

3.1、数控改造业的兴起

在美国、日本和德国等国家，机床改造作为新的经济增长行业，生意盎然，正处在黄金时代。由于机床以及技术的不断进步，机床改造是个'永恒'的课题。在美国、日本、德国，用数控技术改造机床和生产线具有广阔的市场，已形成了机床和生产线数控改造的新的行业。在美国，机床改造业称为机床再生(Remanufacturing)业。从事再生业的著名公司有:Bertsche工程公司、ayton机床公司、Devlieg-Bullavd(得宝)服务集团、US设备公司等。。在日本，机床改造业称为机床改装(Retrofitting)业。从事改装业的著名公司有:大隈工程集团、岗三机械公司、千代田工机公司、野崎工程公司、滨田工程公司、山本工程公司等。 3.2、数控化改造的内容

机床与生产线的数控化改造主要内容有以下几点:

其一是恢复原功能，对机床、生产线存在的故障部分进行诊断并恢复;

其二是NC化，在普通机床上加数显装置，或加数控系统，改造成NC机床、CNC机床;

其三是翻新，为提高精度、效率和自动化程度，对机械、电气部分进行翻新，对机械部

分重新装配加工，恢复原精度;对其不满足生产要求的CNC系统以最新CNC进行更新;

其四是技术更新或技术创新，为提高性能或档次，或为了使用新工艺、新技术，在原有基础上进行较大规模的技术更新或技术创新，较大幅度地提高水平和档次的更新改造。 3.3、数控化改造的优缺

3.3.1 减少投资额、交货期短

同购置新机床相比，一般可以节省60,,80,的费用，改造费用低。特别是大型、特殊机床尤其明显。一般大型机床改造，只花新机床购置费用的1/3，交货期短。但有些特殊情况，如高速主轴、托盘自动交换装置的制作与安装过于费工、费钱，往往改造成本提高2,3倍，与购置新机床相比，只能节省投资50,左右。

3.3.2 机械性能稳定可靠，结构受限

所利用的床身、立柱等基础件都是重而坚固的铸造构件，而不是那种焊接构件，改造后的机床性能高、质量好，可以作为新设备继续使用多年。但是受到原来机械结构的限制，不宜做突破性的改造。

3.3.3 熟悉了解设备、便于操作维修

购买新设备时，不了解新设备是否能满足其加工要求。改造则不然，可以精确地计算出机床的加工能力;另外，由于多年使用，操作者对机床的特性早已了解，在操作使用和维修方面培训时间短，见效快。改造的机床一安装好，就可以实现全负荷运转。 3.3.4 可充分利用现有的条件

可以充分利用现有地基，不必像购入新设备时那样需重新构筑地基。 3.3.5 可以采用最新的控制技术

可根据技术革新的发展速度，及时地提高生产设备的自动化水平和效率，提高设备质量和档次，将旧机床改成当今水平的机床。

四、数控系统的选择

数控系统主要有三种类型，改造时，应根据具体情况进行选择。

4.1、步进电机拖动的开环系统

该系统的伺服驱动装置主要是步进电机、功率步进电机、电液脉冲马达等。由数控系统送出的进给指令脉冲，经驱动电路控制和功率放大后，使步进电机转动，通过齿轮副与滚珠丝杠副驱动执行部件。只要控制指令脉冲的数量、频率以及通电顺序，便可控制执行部件运动的位移量、速度和运动方向。这种系统不需要将所测得的实际位置和速度反馈到输入端，故称之为开环系统，该系统的位移精度主要决定于步进电机的角位移精度，齿轮丝杠等传动元件的节距精度，所以系统的位移精度较低。

该系统结构简单，调试维修方便，工作可靠，成本低，易改装成功。 4.2、异步电动机或直流电机拖动，光栅测量反馈的闭环数控系统

该系统与开环系统的区别是:由光栅、感应同步器等位置检测装置测得的实际位置反馈信号，随时与给定值进行比较，将两者的差值放大和变换，驱动执行机构，以给定的速度向着消除偏差的方向运动，直到给定位置与反馈的实际位置的差值等于零为止。闭环进给系统在结构上比开环进给系统复杂，成本也高，对环境室温要求严。设计和调试都比开环系统难。但是可以获得比开环进给系统更高的精度，更快的速度，驱动功率更大的特性指标。可根据产品技术要求，决定是否采用这种系统。

4.3、交/直流伺服电机拖动，编码器反馈的半闭环数控系统

半闭环系统检测元件安装在中间传动件上，间接测量执行部件的位置。它只能补偿系统环路内部部分元件的误差，因此，它的精度比闭环系统的精度低，但是它的结构与调试都较闭环系统简单。在将角位移检测元件与速度检测元件和伺服电机作成一个整体时则无需考虑位置检测装置的安装问题。

当前生产数控系统的公司厂家比较多，著名公司的如德国SIEMENS公司、日本FANUC公司。

选择数控系统时主要是根据数控改造后机床要达到的各种精度、驱动电机的功率和用户的要求。

五、数控改造中主要机械部件改装探讨

一台新的数控机床，在设计上要达到:有高的静动态刚度;运动副之间的摩擦系数小，传动无间隙;功率大;便于操作和维修。机床数控改造时应尽量达到上述要求。不能认为将数控装置与普通机床连接在一起就达到了数控机床的要求，还应对主要部件进行相应的改造使其达到一定的设计要求，才能获得预期的改造目的。

5.1、滑动导轨副

对数控车床来说，导轨除应具有普通车床导向精度和工艺性外，还要有良好的耐摩擦、磨损特性，并减少因摩擦阻力而致死区。同时要有足够的刚度，以减少导轨变形对加工精度的影响，要有合理的导轨防护和润滑。

5.2、齿轮副

一般机床的齿轮主要集中在主轴箱和变速箱中。为了保证传动精度，数控机床上使用的齿轮精度等级都比普通机床高。在结构上要能达到无间隙传动，因而改造时，机床主要齿轮必须满足数控机床的要求，以保证机床加工精度。

5.3、滑动丝杠与滚珠丝杠

丝杠传动直接关系到传动链精度。丝杠的选用主要取决于加工件的精度要求和拖动扭矩要求。被加工件精度要求不高时可采用滑动丝杠，但应检查原丝杠磨损情况，如螺距误差及螺距累计误差以及相配螺母间隙。一般情况滑动丝杠应不低于6级，螺母间隙过大则更换螺母。采用滑动丝杠相对滚珠丝杠价格较低，但难以满足精度较高的零件加工。

滚珠丝杠摩擦损失小，效率高，其传动效率可在90%以上;精度高，寿命长;启动力矩和运动时力矩相接近，可以降低电机启动力矩。因此可满足较高精度零件加工要求。 5.4、安全防护

必须以安全为前提。在机床改造中要根据实际情况采取相应的措施，切不可忽视。滚珠丝杠副是精密元件，工作时要严防灰尘特别是切屑及硬砂粒进入滚道。在纵向丝杠上也可加整体铁板防护罩。大拖板与滑动导轨接触的两端面要密封好，绝对防止硬质颗粒状的异物进入滑动面损伤导轨。

六、数控改造几个实例

1、用SIEMENS 810M改造X53铣床

2001年，用德国西门子810M数控系统、611A交流伺服驱动系统对公司的一台型号为X53的铣床进行X、Y、Z三轴数控改造;保留了原有的主轴系统和冷却系统;改造的三轴在机械上采用了滚轴丝杆及齿轮传动机构。整个改造工作包括机械设计、电气设计、PLC程序的编制与调试、机床大修，最后是整机的安装和调试。铣床改造后，加工有效行程X/Y/Z轴分别为880/270/280 mm;最大速度X/Y/Z轴分别为5000/1500/800 mm/min;手动速度X/Y/Z轴分别为3000/1000/500 mm/min;机床加工精度达到?0.001mm。机床的三坐标联动可完成各种复杂曲线或曲面的加工。

2、用GSK980T和交流伺服驱动系统改造C6140车床
