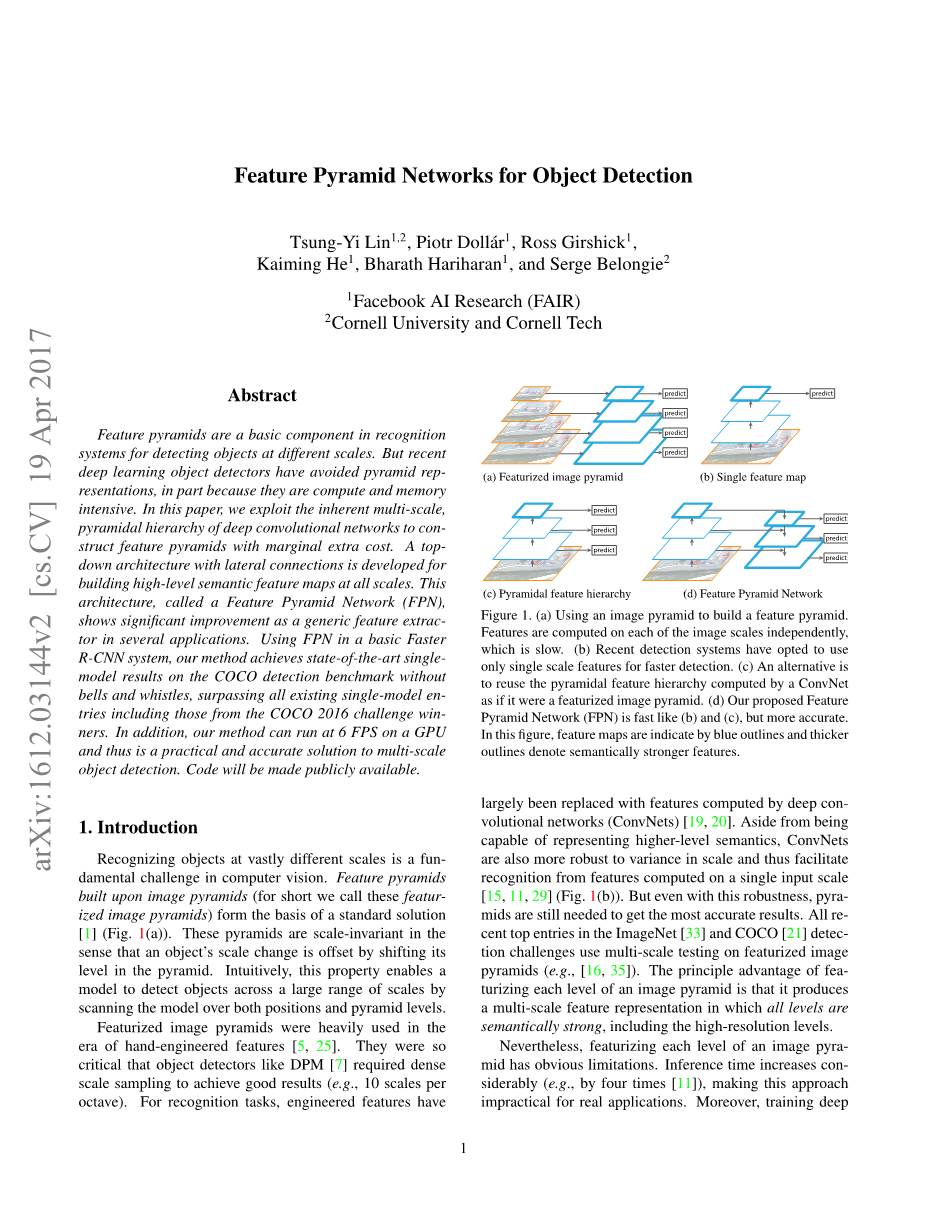

Feature Pyramid Networks for Object Detection

摘 要

特征金字塔是识别系统中用于检测不同尺度目标的基本组件。但最近的深度学习目标检测器已经避免了金字塔表示,部分原因是它们是计算和内存密集型的。在本文中,我们利用深度卷积网络内在的多尺度、金字塔分级来构造具有很少额外成本的特征金字塔。开发了一种具有横向连接的自顶向下架构,用于在所有尺度上构建高级语义特征映射。这种称为特征金字塔网络(FPN)的架构在几个应用程序中作为通用特征提取器表现出了显著的改进。在一个基本的Faster R-CNN系统中使用FPN,没有任何不必要的东西,我们的方法可以在COCO检测基准数据集上取得最先进的单模型结果,结果超过了所有现有的单模型输入,包括COCO 2016挑战赛的获奖者。此外,我们的方法可以在GPU上以6FPS运行,因此是多尺度目标检测的实用和准确的解决方案。代码将公开发布。

1. 引言

识别不同尺度的目标是计算机视觉中的一个基本挑战。建立在图像金字塔之上的特征金字塔(我们简称为特征化图像金字塔)构成了标准解决方案的基础[1](图1(a))。这些金字塔是尺度不变的,因为目标的尺度变化是通过在金字塔中移动它的层级来抵消的。直观地说,该属性使模型能够通过在位置和金字塔等级上扫描模型来检测大范围尺度内的目标。

图1。(a)使用图像金字塔构建特征金字塔。每个图像尺度上的特征都是独立计算的,速度很慢。(b)最近的检测系统选择只使用单一尺度特征进行更快的检测。(c)另一种方法是重用ConvNet计算的金字塔特征层次结构,就好像它是一个特征化的图像金字塔。(d)我们提出的特征金字塔网络(FPN)与(b)和(c)类似,但更准确。在该图中,特征映射用蓝色轮廓表示,较粗的轮廓表示语义上较强的特征。

特征化图像金字塔在手工设计的时代被大量使用[5,25]。它们非常关键,以至于像DPM[7]这样的目标检测器需要密集的尺度采样才能获得好的结果(例如每组10个尺度,octave参考SIFT特征)。对于识别任务,工程特征大部分已经被深度卷积网络(ConvNets)[19,20]计算的特征所取代。除了能够表示更高级别的语义,ConvNets对于尺度变化也更加鲁棒,从而有助于从单一输入尺度上计算的特征进行识别[15,11,29](图1(b))。但即使有这种鲁棒性,金字塔仍然需要得到最准确的结果。在ImageNet[33]和COCO[21]检测挑战中,最近的所有排名靠前的输入都使用了针对特征化图像金字塔的多尺度测试(例如[16,35])。对图像金字塔的每个层次进行特征化的主要优势在于它产生了多尺度的特征表示,其中所有层次上在语义上都很强,包括高分辨率层。

尽管如此,特征化图像金字塔的每个层次都具有明显的局限性。推断时间显著增加(例如,四倍[11]),使得这种方法在实际应用中不切实际。此外,在图像金字塔上端对端地训练深度网络在内存方面是不可行的,所以如果被采用,图像金字塔仅在测试时被使用[15,11,16,35],这造成了训练/测试时推断的不一致性。出于这些原因,Fast和Faster R-CNN[11,29]选择在默认设置下不使用特征化图像金字塔。

但是,图像金字塔并不是计算多尺度特征表示的唯一方法。深层ConvNet逐层计算特征层级,而对于下采样层,特征层级具有内在的多尺度金字塔形状。这种网内特征层级产生不同空间分辨率的特征映射,但引入了由不同深度引起的较大的语义差异。高分辨率映射具有损害其目标识别表示能力的低级特征。

单次检测器(SSD)[22]是首先尝试使用ConvNet的金字塔特征层级中的一个,好像它是一个特征化的图像金字塔(图1(c))。理想情况下,SSD风格的金字塔将重用正向传递中从不同层中计算的多尺度特征映射,因此是零成本的。但为了避免使用低级特征,SSD放弃重用已经计算好的图层,而从网络中的最高层开始构建金字塔(例如,VGG网络的conv4_3[36]),然后添加几个新层。因此它错过了重用特征层级的更高分辨率映射的机会。我们证明这些对于检测小目标很重要。

本文的目标是自然地利用ConvNet特征层级的金字塔形状,同时创建一个在所有尺度上都具有强大语义的特征金字塔。为了实现这个目标,我们依赖于一种结构,它将低分辨率,具有高分辨率的强大语义特征,语义上的弱特征通过自顶向下的路径和横向连接相结合(图1(d))。其结果是一个特征金字塔,在所有级别都具有丰富的语义,并且可以从单个输入图像尺度上进行快速构建。换句话说,我们展示了如何创建网络中的特征金字塔,可以用来代替特征化的图像金字塔,而不牺牲表示能力,速度或内存。

最近的研究[28,17,8,26]中流行采用自顶向下和跳跃连接的类似架构。他们的目标是生成具有高分辨率的单个高级特征映射,并在其上进行预测(图2顶部)。相反,我们的方法利用这个架构作为特征金字塔,其中预测(例如目标检测)在每个级别上独立进行(图2底部)。我们的模型反映了一个特征化的图像金字塔,这在这些研究中还没有探索过。

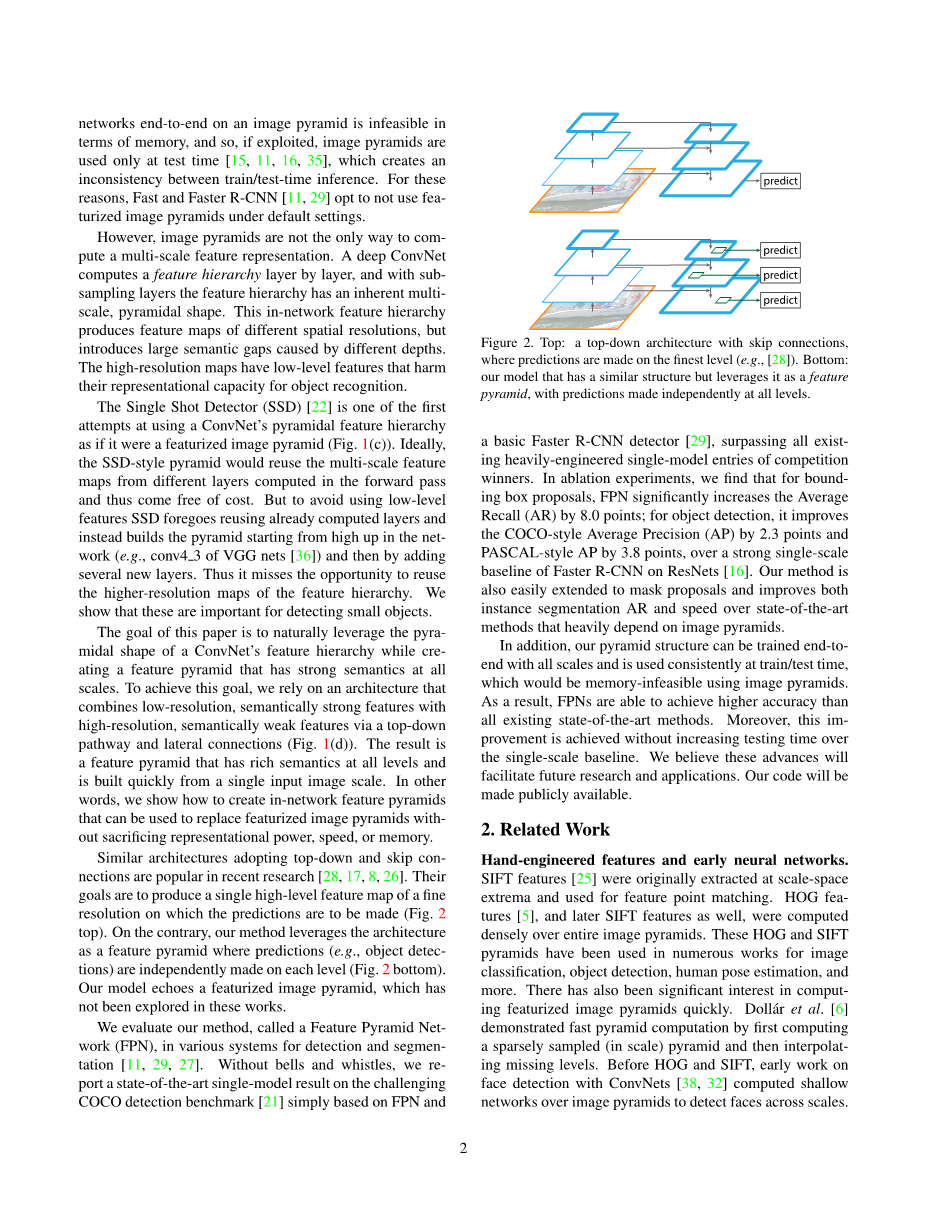

图2。顶部:带有跳跃连接的自顶向下的架构,在最好的级别上进行预测(例如,[28])。底部:我们的模型具有类似的结构,但将其用作特征金字塔,并在各个层级上独立进行预测。

我们评估了我们称为特征金字塔网络(FPN)的方法,其在各种系统中用于检测和分割[11,29,27]。没有任何不必要的东西,我们在具有挑战性的COCO检测基准数据集上报告了最新的单模型结果,仅仅基于FPN和基本的Faster R-CNN检测器[29],就超过了竞赛获奖者所有现存的严重工程化的单模型竞赛输入。在消融实验中,我们发现对于边界框提议,FPN将平均召回率(AR)显著增加了8个百分点;对于目标检测,它将COCO型的平均精度(AP)提高了2.3个百分点,PASCAL型AP提高了3.8个百分点,超过了ResNet[16]上Faster R-CNN强大的单尺度基准线。我们的方法也很容易扩展掩模提议,改进实例分隔AR,加速严重依赖图像金字塔的最先进方法。

另外,我们的金字塔结构可以通过所有尺度进行端对端培训,并且在训练/测试时一致地使用,这在使用图像金字塔时是内存不可行的。因此,FPN能够比所有现有的最先进方法获得更高的准确度。此外,这种改进是在不增加单尺度基准测试时间的情况下实现的。我们相信这些进展将有助于未来的研究和应用。我们的代码将公开发布。

2. 相关工作

手工设计特征和早期神经网络。SIFT特征[25]最初是从尺度空间极值中提取的,用于特征点匹配。HOG特征[5],以及后来的SIFT特征,都是在整个图像金字塔上密集计算的。这些HOG和SIFT金字塔已在许多工作中得到了应用,用于图像分类,目标检测,人体姿势估计等。这对快速计算特征化图像金字塔也很有意义。Dollar等人[6]通过先计算一个稀疏采样(尺度)金字塔,然后插入缺失的层级,从而演示了快速金字塔计算。在HOG和SIFT之前,使用ConvNet[38,32]的早期人脸检测工作计算了图像金字塔上的浅网络,以检测跨尺度的人脸。

Deep ConvNet目标检测器。随着现代深度卷积网络[19]的发展,像OverFeat[34]和R-CNN[12]这样的目标检测器在精度上显示出了显著的提高。OverFeat采用了一种类似于早期神经网络人脸检测器的策略,通过在图像金字塔上应用ConvNet作为滑动窗口检测器。R-CNN采用了基于区域提议的策略[37],其中每个提议在用ConvNet进行分类之前都进行了尺度归一化。SPPnet[15]表明,这种基于区域的检测器可以更有效地应用于在单个图像尺度上提取的特征映射。最近更准确的检测方法,如Fast R-CNN[11]和Faster R-CNN[29]提倡使用从单一尺度计算出的特征,因为它提供了精确度和速度之间的良好折衷。然而,多尺度检测性能仍然更好,特别是对于小型目标。.

使用多层的方法。一些最近的方法通过使用ConvNet中的不同层来改进检测和分割。FCN[24]将多个尺度上的每个类别的部分分数相加以计算语义分割。Hypercolumns[13]使用类似的方法进行目标实例分割。在计算预测之前,其他几种方法(HyperNet[18],ParseNet[23]和ION[2])将多个层的特征连接起来,这相当于累加转换后的特征。SSD[22]和MS-CNN[3]可预测特征层级中多个层的目标,而不需要组合特征或分数。

最近有一些方法利用横向/跳跃连接将跨分辨率和语义层次的低级特征映射关联起来,包括用于分割的U-Net[31]和SharpMask[28],Recombinator网络[17]用于人脸检测以及Stacked Hourglass网络[26]用于关键点估计。Ghiasi等人[8]为FCN提出拉普拉斯金字塔表示,以逐步细化分割。尽管这些方法采用的是金字塔形状的架构,但它们不同于特征化的图像金字塔[5,7,34],其中所有层次上的预测都是独立进行的,参见图2。事实上,对于图2(顶部)中的金字塔结构,图像金字塔仍然需要跨多个尺度上识别目标[28]。

3. 特征金字塔网络

我们的目标是利用ConvNet的金字塔特征层级,该层次结构具有从低到高的语义,并在整个过程中构建具有高级语义的特征金字塔。由此产生的特征金字塔网络是通用的,在本文中,我们侧重于滑动窗口提议(Region Proposal Network,简称RPN)[29]和基于区域的检测器(Fast R-CNN)[11]。在第6节中我们还将FPN泛化到实例细分提议。

我们的方法以任意大小的单尺度图像作为输入,并以全卷积的方式输出多层适当大小的特征映射。这个过程独立于主卷积体系结构(例如[19,36,16]),在本文中,我们呈现了使用ResNets[16]的结果。如下所述,我们的金字塔结构包括自下而上的路径,自上而下的路径和横向连接。

自下而上的路径。自下向上的路径是主ConvNet的前馈计算,其计算由尺度步长为2的多尺度特征映射组成的特征层级。通常有许多层产生相同大小的输出映射,并且我们认为这些层位于相同的网络阶段。对于我们的特征金字塔,我们为每个阶段定义一个金字塔层。我们选择每个阶段的最后一层的输出作为我们的特征映射参考集,我们将丰富它来创建我们的金字塔。这种选择是自然的,因为每个阶段的最深层应具有最强大的特征。

具体而言,对于ResNets[16],我们使用每个阶段的最后一个残差块输出的特征激活。对于conv2,conv3,conv4和conv5输出,我们将这些最后残差块的输出表示为 ,并注意相对于输入图像它们的步长为{4,8,16,32}个像素。由于其庞大的内存占用,我们不会将conv1纳入金字塔。

自顶向下的路径和横向连接。自顶向下的路径通过上采样空间上更粗糙但在语义上更强的来自较高金字塔等级的特征映射来幻化更高分辨率的特征。这些特征随后通过来自自下而上路径上的特征经由横向连接进行增强。每个横向连接合并来自自下而上路径和自顶向下路径的具有相同空间大小的特征映射。自下而上的特征映射具有较低级别的语义,但其激活可以更精确地定位,因为它被下采样的次数更少。

图3显示了建造我们的自顶向下特征映射的构建块。使用较粗糙分辨率的特征映射,我们将空间分辨率上采样为2倍(为了简单起见,使用最近邻上采样)。然后通过按元素相加,将上采样映射与相应的自下而上映射(其经过1times;1卷积层来减少通道维度)合并。迭代这个过程,直到生成最佳分辨率映射。为了开始迭代,我们只需在上添加一个1times;1卷积层来生成最粗糙分辨率映射。最后,我们在每个合并的映射上添加一个3times;3卷积来生成最终的特征映射,这是为了减少上采样的混叠效应。这个最终的特征映射集称为,对应于,分别具有相同的空间大小。

图3。构建模块说明了横向连接和自顶向下路径,通过加法合并。

由于金字塔的所有层都像传统的特征图像金字塔一样使用共享分类器/回归器,因此我们在所有特征映射中固定特征维度(通道数记为d)。我们在本文中设置d=256,因此所有额外的卷积层都有256个通道的输出。在这些额外的层中没有非线性,我们在实验中发现这些影响很小。

简洁性是我们设计的核心,我们发现我们的模型对许多设计选择都很鲁棒。我们已经尝试了更复杂的块(例如,使用多层残差块[16]作为连接)并观察到稍微更好的结果。设计更好的连接模块并不是本文的重点,所以我们选择上述的简单设计。

4. 应用

我们的方法是在深度ConvNets内部构建特征金字塔的通用解决方案。在下面,我们采用我们的方法在RPN[29]中进行边界框提议生成,并在Fast R-CNN[11]中进行目标检测。为了证明我们方法的简洁性和有效性,我们对[29,11]的原始系统进行最小修改,使其适应我们的特征金字塔。

4.1. RPN的特征金字塔网络

RPN[29]是一个滑动窗口类不可知的目标检测器。在原始的RPN设计中,一个小型子网络在密集的3times;3滑动窗口,单尺度卷积特征映射上进行评估,执行目标/非目标的二分类和边界框回归。这是通过一个3times;3的卷积层实现的,后面跟着两个用于分类和回归的1times;1兄弟卷积,我们称之为网络头部。目标/非目标标准和边界框回归目标的定义是关于一组称为锚点的参考框的[29]。这些锚点具有多个预定义的尺度和长宽比,以覆盖不同形状的目标。

我们通过用我们的FPN替换单尺度特征映射来适应RPN。我们在我们的特征金字塔的每个层级上附加一个相同设计的头部(3times;3 conv和两个1times;1兄弟convs)。由于头部在所有金字塔等级上的所有位置密集滑动,所以不需要在特
