5GNRSS Block的实现与接收机制外文翻译资料

 2021-11-18 10:11

英语原文共 28 页

3GPP TS 38.211 V15.4.0 (2018-12)

技术规范

第三代合作伙伴计划;

技术规范组无线接入网;

NR;

物理信道和调制;

(第15版)

本文档是在第三代合作伙伴计划(3GPP TM)内开发的,并且可以出于3GPP的目的进一步详细说明。本文件未经3GPP组织合作伙伴的任何批准程序,不得实施。本规范仅用于3GPP内的未来开发工作。 组织合作伙伴对本规范的任何使用不承担任何责任。

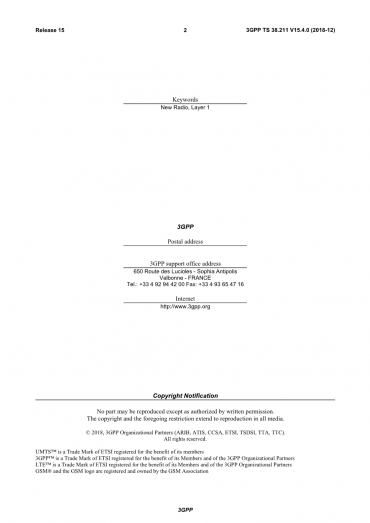

关键字

新电台;第1层

3GPP

邮件地址

3GPP支持办公地址

650 Route des Lucioles - 索菲亚安提波利斯
Valbonne - 法国

电话: 33 4 92 94 42 00 Fax: 33 4 9365 47 16

网址

网址:http://www.3gpp.org

版权声明

除非经书面许可,否则不得复制任何部分。

版权和前述限制扩展到所有媒体的复制。

copy;2018,3GPP组织合作伙伴(ARIB,ATIS,CCSA,ETSI,TSDSI,TTA,TTC)。版权所有

UMTStrade;是ETSI的商标,为其会员注册

3GPPtrade;是ETSI的商标,为其会员和3GPP组织合作伙伴的利益而注册

LTEtrade;是ETSI的商标,为其会员和3GPP组织合作伙伴的利益而注册

GSMreg;和GSM徽标由GSM协会注册并拥有

前言

TS 3GPP 38.211技术规范由3GPP制定。

此规范内容在TSG范围内展开工作,但此规范内容也会随着正式的TSG的批准而改变。如果TSG修改了此规范,此规范将会被重新发行,且发布日期的标识和版本号的增加规则如下:

版本号 x.y.z

x 第一个数字:

提交给TSG的信息;

提交给TSG的批准信息;

或者是更大的数字,代表TSG批准内容,但保留修改权限。

y 第二个数字会因相关内容改变,例如技术的改进、修正和更新等而增加。

z 第三个数字,如果文档中只包含编辑更改,则此数字将增加。

4 帧结构和物理资源

4.1 一般性描述

在整个说明书中,除非另有说明,否则时域中各个字段的大小以时间单位表示,其中,和。常数,其中,,和。

NR的基本时间单位;

LTE的基本时间单位

4.2 数字原理

支持多个OFDM数字参数集,如表4.2-1所示,其中,和带宽部分的循环前缀从高层参数subcarrierSpacing和cyclicPrefix获得。

表4.2-1 支持的传输数字原理

循环前缀

0

15

正常

1

30

正常

2

60

正常,扩展

3

120

正常

4

240

正常

4.3 帧结构

4.3.1 帧和子帧

下行链路和上行链路传输被组织成持续时间为(无线帧时长;见第4.3.1节)的帧,每帧由10个持续时间为的子帧组成。每个子帧的连续OFDM符号数是。每帧被分为两个大小相等的五个子帧的半帧,每帧具有由子帧0-4组成的半帧0和由子帧5-9组成的半帧1。

在上行链路中有一组帧,在载波上有下行链路中的一组帧。

从UE开始传输的上行链路帧号,在UE处对应的下行帧开始之前开始,由[5,TS 38.213]给定。(TA上行链路和下行链路定时提前)

图4.3.1-1 上行链路--下行链路时序关系

4.3.2 时隙

用于子载波间隔配置,时隙编号在子帧内递增的顺序和在帧内递增顺序。时隙内的连续OFDM符号取决于表4.3.2-1和4.3.2-2给出的循环前缀。时隙的开始在子帧中,与OFDM符号的开始在时间上对齐在同一子帧中。

时隙中的OFDM符号可被分为“下行链路”,“灵活”或“上行链路”。时隙格式的信令在[5,TS38.213]的子条款11.1中描述。

在下行链路帧中的时隙中,UE应假设下行链路传输仅发生在“下行链路”或“灵活”符号中。

在上行链路帧的时隙中,UE应仅以“上行链路”或“灵活”符号进行发送。

不期望能够进行全双工通信的UE在上行链路中比在同一小区或不同小区中最后一个接收到的下行链路符号结束后更早的进行发送,由表4.3.2-3给定。

不期望能够进行全双工通信的UE在下行链路中比在同一小区或不同小区中最后一个发送的上行链路符号结束后更早的进行接收,由表4.3.2-3给定。

表4.3.2-1 正常循环前缀的每个时隙的OFDM符号数,每帧的时隙数和每帧的时隙数

0

14

10

1

1

14

20

2

2

14

40

4

3

14

80

8

4

14

160

16

表4.3.2-2 扩展循环前缀的每个时隙的OFDM符号数,每帧的时隙数和每子帧的时隙数

2

12

40

4

表4.3.2-3 传输时间和

Transition time

FR1

FR2

25600

13792

25600

13792

4.4 物理资源

4.4.1 天线端口

定义天线端口,可以由传送相同天线端口上的另一个符号的信道推断出传送天线端口上的一个符号的信道。

对于与PDSCH相关联的DM-RS,可以仅从两个符号在其上传送相同天线端口上的DM-RS符号的信道推断出在其上传送一个天线端口上的PDSCH符号的信道,与调度的PDSCH相同的资源,在相同的时隙中以及在[6,TS 38.214]的第5.1.2.3节中描述的相同的PRG中。

如果传送一个天线端口上的符号的信道的大规模特性可以从传送另一个天线端口上的符号的信道推断出,则称两个天线端口是准公址的。大规模属性包括延迟扩展,多普勒频移,平均增益,平均延迟和空间Rx参数中的一个或多个。

4.4.2 资源网格

对于每个数字命理学和载波,一个资源网格子载波和从公共资源块开始定义OFDM符号由更高层信令指示。每个传输方向(上行链路或下行链路)有一组带有下标的资源网格x分别为下行链路和上行链路设置为DL和UL。当没有混淆风险时,下标x可能掉线。给定天线端口有一个资源网格p,子载波间隔配置和传输方向(下行链路或上行链路)。

载波带宽用于子载波间隔配置,由SCS-SpecificCarrier IE中的高层参数carrierBandwidth给出。

起始位置用于子载波间隔配置,由SCS-SpecificCarrier IE中的高层参数offsetToCarrier 给出。

子载波的频率位置是指该子载波的中心频率。

对于下行链路,SCS-SpecificCarrier IE中的较高层参数 txDirectCurrentLocation 指示下行链路中配置的每个数字学中的发射机DC子载波在下行链路中的位置。0-3299范围内的值表示DC子载波的数量,值3300表示DC子载波资源网格外部。

对于上行链路,UplinkTxDirectCurrentBWP IE中的较高层参数 txDirectCurrentLocation指示上行链路中的发射机DC子载波对于每个配置的带宽部分的位置,包括DC子载波位置是否相对于所指示的子载波的中心偏移7.5kHz。0-3299范围内的值表示DC子载波的数量,值3300表示DC子载波位于资源网格外部,值3301表示上行链路中的DC子载波的位置未确定。

4.4.3 资源单元

资源网格中用于天线端口和子载波间隔配置的各个单元被称为资源单元。由唯一标识,其中,是频域中的索引,指的是时域中相对于某个参考点的符号位置。资源单元对应于物理资源和复值。当没有混淆风险,或者没有指定特定的天线端口或子载波间隔时,指数和可能会掉线,导致或。

4.4.4 资源块

4.4.4.1 一般描述

资源块定义为频域中的连续子载波。

4.4.4.2 A点

点A用作资源块网络的公共参考点,可从以下位置获得:

-用于PCell下行链路的offsetToPointA表示点A和UE用于初始小区选择的SS/PBCH块的最低资源块的最低子载波之间的频率偏移,其中,子载波间隔由高层参数subCarrierSpacingCommon给出,以资源块为单位表示,假设FR1的15KHz子载波间隔和FR2的60KHz子载波间隔。

-absoluteFrequencyPointA用于所有其他情况,其中,absoluteFrequencyPointA表示以ARFCN表示的点A的频率位置。

4.4.4.3 公共资源块

对于子载波间隔配置,公共资源块在频域中从0开始向上编号。用于子载波间隔配置的公共资源块0的子载波0的中心与“A点”重合。

在频域中,公共资源块号之间的关系和用于子载波间隔配置的资源单元由下式确定:

其中,k是相对于A点定义的,对应于以A点为中心的子载波。

4.4.4.4 物理资源块

物理资源块在带宽部分内定义,编号从0到,其中,是带宽部分的编号。在带宽部分,物理资源块之间的关系和公共资源块由下式给出:

其中,是在带宽部分开始处相对于公共资源块0的公共资源块。当没有混淆风险时,索引可能会掉线。

4.4.4.5 虚拟资源块

虚拟资源块在带宽部分内定义,编号从0到,其中,是带宽部分的编号。

4.4.5 带宽部分

对于给定的数字命理学,带宽部分是子条款4.4.4.3中定义的连续公共资源块的子集,在带宽部分给定的载波上。在带宽部分内,起始位置和资源块的数量应分别满足 和 ,。带宽部分的配置在[5,TS 38.213]的第12节中描述。

UE可以在下行链路中配置有多达四个带宽部分,其中,单个下
