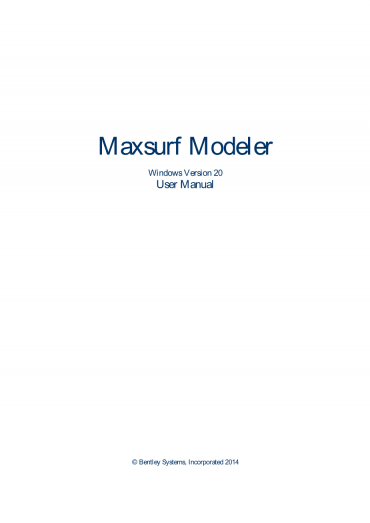

英语原文共 276 页

第5章使用Maxsurf Modeler

上一章介绍了在任何一个窗口中都可以使用的许多函数。本章将讨论Maxsurf Modeler中操作设计形状、进行计算和处理外部数据的特定功能。

使用标记:特别是当您计划将NURB曲面拟合到一组数据点时,这是一个非常有用的部分。

处理曲线:Maxsurf Modeler中使用的曲面的特性,应用于曲面的命令,如修剪和粘接。

使用控制点:用于操作控制点或控制点组以实现所需表面形状的工具。

计算:如何计算流体静力学,周长和表面面积在Maxsurf Modeler。

曲面拟合:Maxsurf Modeler提供的用于将NURB曲面或TriMesh曲面拟合到现有设计数据的不同工具的广泛指南。

使用参数变换:对关键设计参数进行数值修改。此函数仅在Maxsurf Modeler Pro中可用。

数据输入:输入数据的不同类型和方法。

数据输出的不同类型和方法的输出数据。

使用标记

标记是显示在屏幕上的参考标记。它们可能是来自现有船体的偏移数据,或者仅仅是开发设计时需要可见的尺寸限制。

看到的:

  • 使用标记-概念
  • 使用标记-程序
  • 为可展表面生成标记

使用标记-概念

标记是纯图形化的,对曲面的计算没有影响。您最多可以使用30000个标记。在实践中,您通常会使用比这更少的。

标记可以通过Prefit的设计读入,也可以直接从文本文件读入,或者通过导入DXF标记读入。标记还可以使用Edit菜单中的Add Marker函数手动输入,或者从其他应用程序(如电子表格)复制并粘贴到标记表中。它们存储为空间中的三维点,可以添加、移动或删除。每次保存设计时,所有标记位置都存储在设计文件中。

在您的设计中,每个标记都可以与一个站点相关联。通常,如果您要导入构成现有设计的偏移量的标记,您将在Maxsurf Modeler中设置网格以匹配原始设计的站间距,然后设置每个标记的站号以匹配偏移量表中的站。参见移动选定的标记

按指定的距离翻译选定的标记。

旋转选择标记

将选定的标记旋转指定的角度。

删除重复的标记

这将从选定的标记组(或所有标记,如果没有选中任何标记)中删除具有相同位置的任何重复标记(误差不超过0.5mm)。从236页上的标记生成网格,以获取关于从一组标记自动生成网格的信息。

标记也可能与该表面的特定表面和位置相关联或链接。一旦连接到一个表面,标记就呈现出该表面的颜色。此功能可在编辑|首选项对话框中使用“使用表面颜色绘制参数”控件控制。如果关闭此控件,已链接到表面的标记将以与表面参数相同的颜色显示。这不仅是有用的显示目的,但也可以用来测量表面误差,并利用NURB表面拟合标记。

下一步:参见使用标记-过程。

使用标记-程序

在本节中:

    • 显示标记
    • 标记选择
    • 在“标记”窗口的屏幕上逐个添加标记
    • 从Excel中粘贴标记,从Excel电子表格中粘贴大量标记。
    • 删除标记
    • 修改标记
    • 分类标记
    • 如果标记数据间隔均匀且规则,您可能希望使用“重新排序所选标记”命令。此命令与重新排序所选标记不同,因为它是一个自动过程。该命令将通过最近的邻居方法,从中心线最低点开始,自动对每个站点的标记进行重新排序。如果您有多个站点,那么您可以跨所有站点选择所有标记并运行此命令。Maxsurf Modeler将根据与之关联的站点自动对标记进行重新排序。
    • 将标记连接到一个表面
    • 将标记链接到一个节
    • 保存标记
    • 读取标记文件

也看到

第236页有标记菜单;标记菜单中的命令摘要。在第83页为可展开表面生成标记

曲面拟合在第179页

在第191页生成一个三元曲面

显示标记

打开或关闭所有标记

从“显示”菜单中选择“标记”函数。

您可以选择显示所有标记或不显示标记,也可以选择只显示与当前站点编号相同的标记。

其他标记显示功能,这是专为配合表面的大型标记数据集(例如从激光扫描),是可用的。第一个选项是根据标记到指定表面的距离对标记进行颜色编码。确保所有感兴趣的标记都具有与其关联的正确表面(标记表或标记属性);然后从标记菜单中选择测量表面误差:

测量标记与相关表面的距离。

然后在“编辑首选项”对话框中,选择“显示带有颜色渐变的标记错误”

标记现在根据与表面的距离(深蓝色:最近;红色:最远的一个)

第二种选择是隐藏距离表面可接受距离以下的标记。在标记表中输入可接受的距离(填写选项可以方便地做到这一点)。然后从显示|标记菜单中选择“隐藏可接受标记”:

隐藏在相关表面的可接受距离内的标记。

标记选择

在设计视图中,可以以类似于控制点的方式选择标记:只需用鼠标左键单击它们,或者在它们周围拖拽一个框。在进行选择时按住Shift或Control键,可以向当前选择添加更多标记,或从选择中删除以前选择的标记。

选中的标记以突出显示的颜色突出显示。

您可能必须锁定表面来隐藏控制点,因为控制点的选择优先于标记的选择;也就是说,如果拖拽框包含控制点,这些控制点将被选中,而不是标记。

注意:

在标记表中,只能进行连续选择。但是,可以通过右键单击列标题并从弹出菜单中选择根据列的内容升序或降序排序来排序数据。在任何一个列标头中右键单击,并从弹出菜单中选择Unsort行,这些标记可以取消排序:

添加标记

向绘图窗口添加标记

从“标记”菜单中选择“添加标记”或使用Ctrl M快捷键。

将显示铅笔光标。

单击新标记位置的鼠标。

使用位置指示器将标记放置在所需位置。添加的标记将与控制框中显示的当前站相关联。

标记也可以图形化地放置在计划或概要视图中。对于这些2D视图,第三维取最后输入的标记的值。例如,如果您想在2m水线上输入maker,首先切换到Plan视图。在平面图视图中添加标记;双击该标记,以便您可以指定它的高度为2m,然后任何随后添加的标记(在平面图视图中)的高度都将为2m。臀部线条上的标记可以在Profile视图中以类似的方式输入。

或者,可以直接将标记添加到标记窗口中。要做到这一点

选择标记窗口

  • 如果还没有标记文件,选择文件| New
  • 单击最左边的列突出显示一行。

  • 从“编辑”菜单中选择“添加标记”。
  • 输入要添加的标记的数量,然后单击Return。

选定的行之后将添加行,单元格初始化为零。

从Excel粘贴标记

如果你有一个excel电子表格,例如1284行,偏移点:

确保Excel中的列与标记窗口排序相同,即长pos.偏移量,高度。

  • 复制Excel中的所有行
  • 编辑|添加标记,并指定要添加的标记数量(1284)
  • 单击“标记”窗口中“长珀斯”列中的第1行单元格
  • 粘贴
  • 检查所有标记是否已导入。

删除标记

从视图窗口中删除标记

选择要删除的标记

  • 从“标记”菜单中选择“删除标记”或使用键盘上的“删除”键
  • 单击yes确认要删除所选标记。

标记将被删除。

从“标记”窗口中删除标记

选择标记窗口

  • 选择要删除的标记的行
  • 从“标记”菜单中选择“删除标记”或使用键盘上的“删除”键
  • 单击yes确认要删除所选标记。

将从标记窗口中删除行。

修改标记

可以编辑标记窗口中的坐标以在空间中移动标记。编辑标记

单击标记窗口中的单元格。

  • 输入已更改的站号、纵向位置、偏移量或高度。

或者,直接从视图窗口编辑标记

双击绘图窗口中的一个标记。

将出现一个包含有关标记的数据的小对话框。您可以选择和编辑任何标记的坐标。当您单击OK时,该标记将更新到新位置。

你也可以把一些标记的数据放在一起:

在一个绘图窗口中选择标记。

  • 从“标记”菜单中选择“属性”。

如果您选择了几个标记,那么对于所有选中的标记,包含完全相同数据的字段将与公共数据一起显示。如果数据不同,字段将留空。编辑任何字段中的数据都将更新所选的所有标记。这对于确保一个站点上的所有标记具有相同的纵向位置,或者指定它们应该链接到哪个部分非常有用。

分类标记

何时对标记进行排序

标记沿剖面线排序的顺序在以下情况下非常重要:

    • 标记数据用于独立的Prefit中自动生成曲面
    • 当您想使用显示|连接标记站作为参考时,在手动表面拟合任务
    • 当生成一个三元曲面时

当使用“将曲面拟合到标记”命令时,标记的顺序无关紧要,在这种情况下可以跳过本节。

分类标记。概念

使用“标记”菜单中的“排序标记站”命令,可以为每个站点对已分配到相同站点索引的标记(请参阅链接标记到某个节)进行排序。这使用了最近邻排序,这种排序在大多数情况下都是有效的,但是如果区段形状复杂且/或标记之间的间距差异很大,则会混淆这种排序。要查看标记的连接性(和顺序),请打开显示|连接标记站选项:Ctrl J, 。这最好在Body Plan视图中完成,选择Display | Show marker for Current Station选项()。

分类标记。程序

若要重新排序一系列标记,请按新的希望顺序(从龙骨向外到甲板边缘(或甲板中心线))选择它们,并选择标记|重新排序所选标记(Ctrl Shift R)。如果新顺序与所
