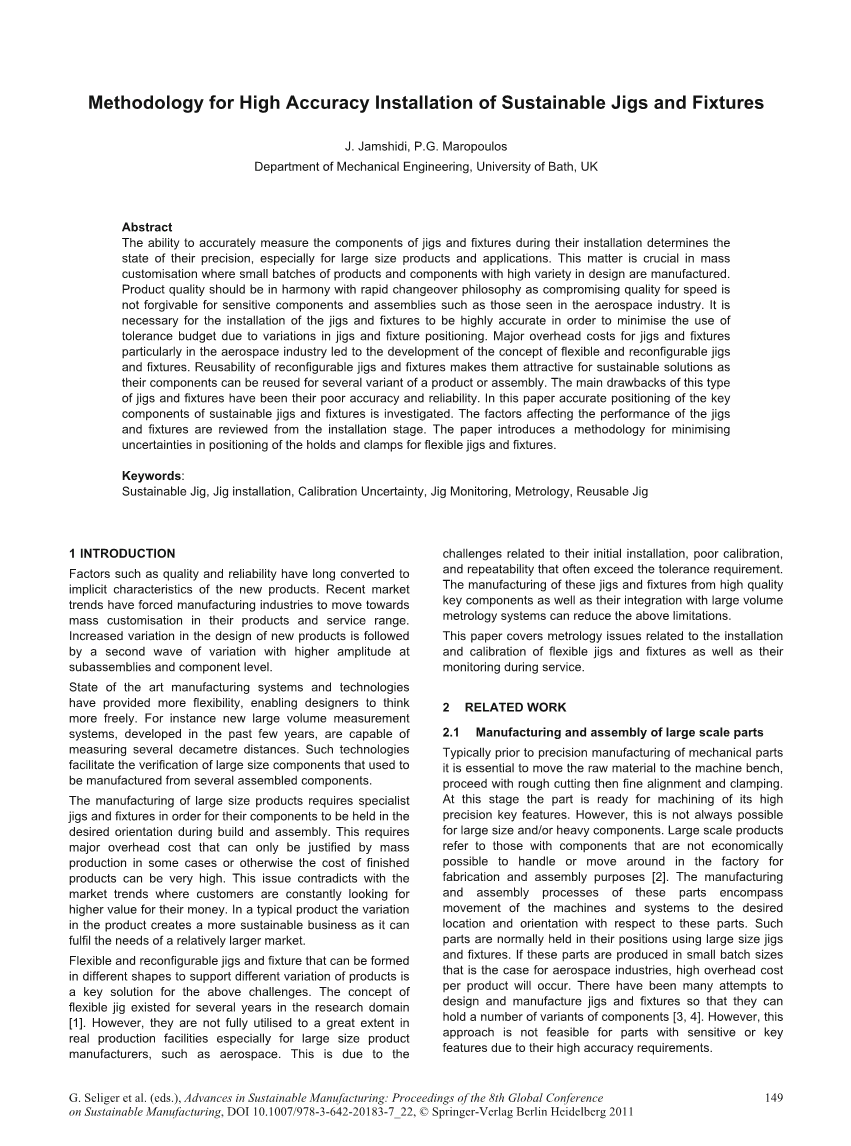

可持续夹具及固定装置的高精度安装的方法论

J. Jamshidi，P.G. maropoulos
英国巴斯大学机械工程学系

摘 要

在夹具安装阶段，夹具组件的精确测量能力决定其精确性，尤其是对大尺寸的产品和应用来说。大量定制一些在设计上有多样性的小批量产品和零部件是十分重要的。产品质量应该与迅速转换理念相互协调，对于敏感元器件及组件而言，以牺牲产品质量来提高速度是不明智的，例如在航空航天工业中所看到的那些零部件。提高精确性对于夹具的安装是很有必要的，为了要尽量少用，这可取决于夹具和夹具定位变化的耐受性预算。在航空航天工业中，灵活和可重构夹具的概念的发展及固定装置是夹具的主要开销成本。吸引他们的是重构夹具的可重用性，可持续使用是由于那些零部件也能够被重新应用到许多种产品和装配中去。一直不佳的准确性和可靠性为这类夹具的缺点，这篇论文主要是研究可持续夹具主要零部件的精确定位，影响夹具性能的因素在安装阶段会得以审查。本文介绍了一种在灵活夹具中为了最大限度地减少定位和夹紧的不确定性的方法。

关键词:可持续性夹具；夹具安装；校准不确定性；夹具的监测；计量；可重复使用的夹具

作者：G. Seliger 等人

项目：第8届可持续生产全球会议议程

DOI ：10.1007/978-3-642-20183-7_22, copy; Springer-Verlag Berlin Heidelberg 2011

1.引 言

质量和可靠性等因素早已经转换为新零件固有的特征。在他们的产品和服务范围内，近期市场趋势已经迫使制造业走向大规模定制。其次增加新陈品的多样化设计在部件和组件级别上遵循第二次高幅度的变化。有先进制造系统和技术的国家提供了更多的灵活性，能使设计师更加自由的发挥想象。例如在过去几十年发展起来的一种新的大体积测量方法，就能测量及公丈的距离。用来检测大尺寸零件的这些设备通常是由多个组装部件所制造出来的。在重组和装配期间，那些大尺寸产品的制造需要用到专用的夹具和固定装置，以便于他们的零部件能够被定位在设计基准上。对于大批量产品，在计算机辅助软件上就能估算出其主要的花费需求，否则，在某些情况下或以其他方式生产的产品成本可能会是非常高的。这个问题与客户不断用钱来寻求具有更高价值的市场需求相互矛盾。用一种典型的变化产品可以创建一个更加具有持续性的商业，因为它能够满足相对比较大地市场需求。由支持产品变化的不同形状的产品而形成的灵活和可重构夹具及固定装置则是应对上述挑战关键的解决方案。灵活夹具的概念已经在研究领域存在了几年[1]。然而，它们在很大程度上没有充分利用真正的生产设施，尤其是大尺寸产品的制造，如航空航天设备。这是由于关于它们的初始安装、校准困难和可重复性等挑战往往超出公差要求。这些夹具和高品质关键部件装置的制造以及大量的集成计量系统，都可以减少上述限制。本文包括了有关安装的计量问题和灵活的夹具校准以及检测服务。

2.相关工作

2.1大型零件的制造和装配

通常把要精密制造的机械零件移动到机床工作台是必需的，先进行粗加工，然后精对准和夹紧。在这个阶段，一方面是准备用于加工高精度的关键所在，然而，这对于一些大尺寸或重的零部件并不总是可以实现的。大型产品是指那些与一些不经济的可能需要处理或在工厂周围移动的的组件一起来达到制造和装配的目的[2]。制造业和这些部件的装配工艺包括所需机器和系统的运动以及这些部件的位置和方向。这些零部件通常定位在大尺寸夹具及固定装置上该定位的位置。如果这些部件以小批量生产，在航空航天工业、高开销的情况下，每个产品将会出现。在设计和制造夹具上，已经有了许多尝试，以便于能够持有许多种组件的变种。然而，这方法是不可行的，因为敏感或关键的零部件完全是由它们的高精度要求所决定的。与固定的夹具相比较，可调、可重构夹具会产生更低的重复性。固定夹具有固定的方式，可以通过焊接或铆接的接头固定在一起来实现。这些机械故障，例如夹具和固定装置由于疲劳和塑料变形就是一个终止其服务的主要原因，发送它们再进行回收。小批量制造的需求是目前常见的淘汰不合格夹具，其使用寿命取决于产品的生命周期。换句话说，在制造变种零件停止不久之后，与之有关联的夹具和固定装置将会变得多余。即使夹具有工作顺序，但它们仍然有报废并送往循环再造。这种方法会带来高负担回收的能耗。在大尺寸零件下的固定夹具和夹具的漂移以及夹具都能影响大尺寸零件组装的精确性[5]。对于大尺寸的夹具已经开发出了几种分析夹具刚性的方法，可用来评估振动的影响因素。在任何情况下更加可持续生产要通过选择性方案才能得以实现。如图2.1所示。

图2.1 典型的大型夹具元件

用于制造所延误的时间是固定夹具的又一重大缺点，这些夹具应该在制造前就被订购，在生产计划和产品上市前还可以创建额外的复杂性。不管他们的类型，大型夹具有一些共同的元素，包括一个主框架、内在的框架，有可能有一个或数多个可移动的机制或更小的组件，如钳、套管、皮卡和可调螺丝[表1]。

2.2柔性夹具

开发的柔性夹具的概念增加了其可持续性、快速转换以及降低了成本。现在可以使用现成的模块来设计和组装夹具。根据规定，只有极少数夹具的专用零件需要设计和制造。以这种概念看，大多数散装部件、附件关节都应用的很具体。一旦产品设计变异完全制造出来，然后就可以拆卸上述组件和重组成一种新的元件来与未来的设计变异相匹配。因为组装和组件范围上的设计都相当接近，所以这种方法是最能降低夹具成本的。

根据组件的变化水平和工作类型的需求，每一个不同比例的柔性夹具都需要被重新安排。为了增加使用这种类型夹具的效益，这个问题在设计阶段考虑是十分重要的。例如，在可能的情况下，皮卡车的位置和三维定位夹具上的组件的不同变种，甚至完全不同的部分应该是在靠近增加兼容性和夹具子系统间变性。夹具关键部件的收集在短期内能保证所需夹具的可用性。另外，这些夹具的存储需要很少空间，因为拆除所有模块是可能的，通常以脚手架的形式并把它们彼此放在一起。目前在一些汽车公司应用到柔性夹具，因为它们的精度等级是足够满足的。大尺寸制造的夹具设施尽管没有许多柔性夹具那样操作灵活，比如航空航天设备。准确性和定位销的不确定性、夹具的可重复性以及夹具结构的漂移都出现这样一个事实，这些夹具在发电和航空航天等工业不能满足公差要求。一旦它们的精度问题得以解决，这些夹具在上述的工业中将会有很高的利用价值。

图2.2 夹具与汽车行业中的可重构组件

大量的体积计量系统和技术一直有许多新的发展。依靠计量系统和技术的现代激光技术现在就能够测量一些可接受精度的大尺寸产品甚至到几公丈的产品。在安装和初期安装调试期间，这些系统能够用来精确定位一些夹具的关键部件。

夹具的安装通常开始形成机架或主要框架，然后是那些大的部件和像皮卡和夹具那样逐渐更小的零部件。计量系统能够用于柔性夹具的主要框架和其内部框架的安装，从而来保证每个零部件彼此之间的准确定位。表1显示了这些大规模的测量系统数。跟踪系统能够测量基准点，它是实现这一目的的最合适的测量系统。一起跟踪球式反射镜在三维空间内都可以认准所要记录的位置。球式反射镜可以直接练习目标对象来提供几何位置信息或可以在机械重复的球式反射镜下应用，从这个角度用激光来跟踪目标或短期目标。像一些其他测量仪器的激光跟踪有时候不确定，在夹具的安装过程中需要做以说明。此外，激光跟踪和目标点之间的光线问题还应该考虑到。如果必要的话，多个跟踪职位都可以使用，在实际测量活动中，其结果必然是伴随着一个不确定的说明。经过测量，这些给定的分散的特征值是合理的，这个问题与一些夹具或夹具的安装及以后的审核都是一样的。这些知识阐明了一个给定的定位夹具的能力和装配任务。换句话说，它表示在其相关流程中一套夹具是否能够满足公差要求。

2.3夹具理论比较

为了用于多种生产装置和组装应用，在不同的公司也有大量不同形状和设计的夹具。这些夹具中的某一些的形式都是标准形式，然而另一些是经过专门设计和制造的特殊零部件。后者可以说是建立在产品的复杂性和大规模的基础上的，所以可能会是非常昂贵的[9]。

无论成本和目的如何，制造和组装过程都可以完成，要么不使用夹具，要么用固定帧夹具或用可重构或柔性夹具。表2.1对它们的典型应用的这些方法做出了比较。

固定框夹具通常用于重型应用上，它们更适合于应用在能够减轻花费开销的大量产品上。

对于制造业和大型组装及复杂产品来说，柔性夹具的应用有很多好处。特别是在研究和发展工作中，以及低容量产品的情况下，制造柔性夹具和夹具可能会是非常有益的。除了在时间和金钱上使利益均衡外，柔性夹具还会有一个更加灵活的设计思路。由于在夹具的制造和装配过程中，会直接和经常改变夹具的拓扑成本。与传统夹具相比较，这种类型的柔性夹具的可重用性和可重构性是一个主要的优点。这一点尤为重要，因为它在绿色制造方面符合行业的发展方向，通过回收使用系统的组成部件，为相关项目的工装费用降低了项目成本。

表2.1 用于验证夹具大量的例子、便携式测量仪器

3 柔性夹具的安装

本节中描述的夹具在安装过程中需要考虑一些问题。夹具元件安装在合适位置可以说是一种挑战，尤其是当定位公差比较小时，柔性夹具也应当被监测以便于开发和与传统夹具相比较它们的刚性。

给出了一个通用的描述阶段根据初步夹具安装在仿真软件环境和利用一些尺寸为5mtimes;4mtimes;3m的大尺寸夹具的实际实验结果来测量指令阶段。这是不论这个夹具是否是第一次安装在夹具中还是对已经存在的夹具只做外形上的更换，其都是为了定位不同的零部件。

根据其复杂性，一种典型的大尺寸夹具具有三至五个结构。通常除了有一个主框架之外，在每一个级别的基本水平，也可以由一个或多个结构。这些结构用来作为参考以便于作为夹具基准来定位。在一个自动化固定的平台上，机器系统会进行多项任务，比如定位、加工和进行装配。因此机器人的工作基准与夹具的工作框架相联系。仔细考虑夹具的综合数据，会确保后续安装达到预期的公差要求。

3.1 测试辅助柔性夹具的安装

柔性夹具的安装在第一次进行模拟仿真时有几个安装阶段。使用模拟演习，在这个工程中可以减少一些潜在的错误和返工。测量辅助安装过程是类似的跟踪对象位置的过程，是常见的大尺寸组件用到的。夹具的组件先用这种方法使其大致位置公差在1mm以内，然后当所有的夹具组件被放到所设计的位置时，在0.1mm至0.15mm公差内，它们可以使用适当的扭矩收紧。典型的计量协助柔性夹具安装阶段如下：

1.在出厂时设置初试参考结构；

2.测量初始参照系；

3.安装基地或其位置的主框架；

4.安装脱机内结构；

5.安装控股和定位；

6.在内框和主框架位置安装钳、套管和皮卡。

7.底座上安装内框；

8.重点定位元件的精细调整和紧固；

9.核查参照系和夹具；

10.对于夹具关键位置的服务监测。

这些阶段是从无到有夹具的完整安装。更不用说，在设计变化略有变化的情况下，一些下面的操作将被忽略。

表2.2 不同夹具理念之间简明的比较
