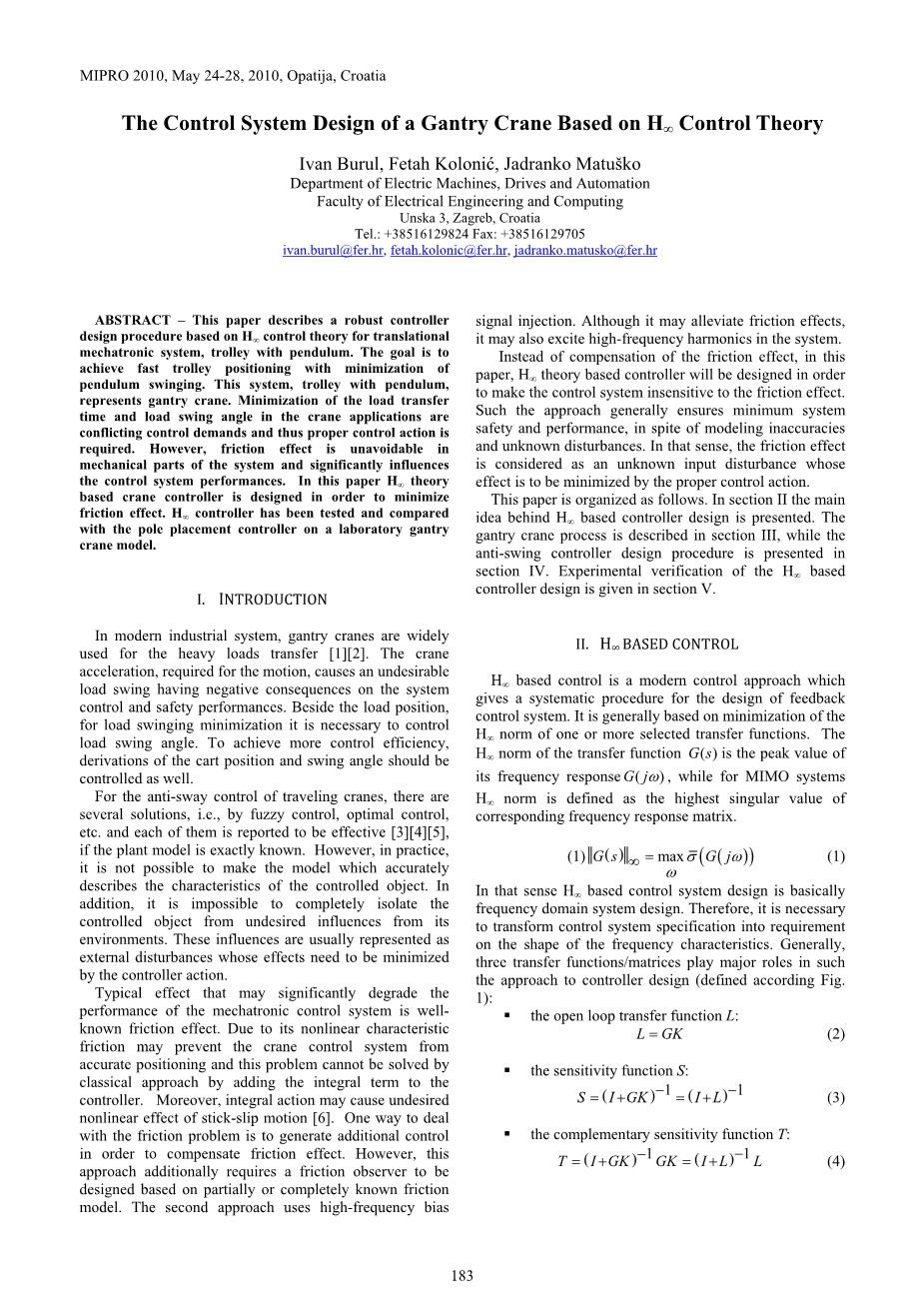

2010年5月24日至28日，克罗地亚奥帕蒂亚

基于Hinfin;控制理论的门座起重机的控制系统设计

伊万·布鲁尔，费塔赫·科洛尼，Jadranko Matuscaron;ko电机、驱动和自动化系电气工程和计算学院Unska 3，萨格勒布，克罗地亚

电话： 38516129824传真： 38516129705

ivan.burul@fer.hr, fetah.kolonic@fer.hr, jadranko.matusko@fer.hr

摘要-本文描述了一种基于Hinfin;平动机电一体化系统的控制理论。其目标是实现快速小车定位，并使摆锤摆动最小化。这个系统，带摆的小车，代表门式起重机。在起重机应用中，最大限度地减少负载转移时间和负载摆角是相互矛盾的控制要求，因此需要适当的控制措施。然而，摩擦效应在系统的机械部分是不可避免的，对控制系统的性能有着重要的影响。在这篇论文里Hinfin;为了减小摩擦效应，设计了基于理论的起重机控制器。Hinfin;在实验室门式起重机模型上，对控制器进行了测试，并与极点配置控制器进行了比较。

Ⅰ.介绍

在现代工业系统中，门式起重机广泛应用于重载运输[1][2]。起重机运动所需的加速度会导致不良的负载摆动，对系统控制和安全性能产生负面影响。除负荷位置外，为了使负荷摆动最小，有必要控制负荷摆动角度。为了提高控制效率，还应控制小车位置和摆角的变化。对于移动起重机的防摆控制，有模糊控制、最优控制等几种方法，如果对象模型是精确的，则每种方法都是有效的[3][4][5]。然而，在实际应用中，要建立准确描述被控对象特性的模型是不可能的。此外，不可能完全隔离受控对象与其环境的不希望的影响。这些影响通常表示为外部干扰，其影响需要通过控制器动作最小化。典型的摩擦效应会显著降低机电控制系统的性能。由于其非线性摩擦特性，使得起重机控制系统无法实现精确定位，传统的方法无法通过在控制器中加入积分项来解决这一问题。此外，积分作用可能导致粘滑运动的不期望的非线性效应[6]。解决摩擦问题的一种方法是产生附加控制以补偿摩擦效应。然而，这种方法还需要基于部分或完全已知的摩擦模型设计摩擦观测器。第二种方法使用高频偏置信号注入。虽然它可以减轻摩擦效应，但也可能在系统中激发高频谐波。本文用Hinfin;设计了基于理论的控制器，使控制系统对摩擦效应不敏感。这种方法通常确保最小的系统安全性和性能，尽管建模不准确和未知干扰。在这个意义上，摩擦效应被认为是一个未知的输入扰动，其影响将通过适当的控制作用最小化。本文的结构如下。在第二节Hinfin;背后的主要思想提出了基于控制器的设计方法。第三节描述了龙门起重机的过程，而第四节介绍了防摆控制器的设计过程，Hinfin;基于控制器的设计见第五节。

Ⅱ.Hinfin;基于控制

Hinfin;基于控制是一种现代控制方法，它为反馈控制系统的设计提供了一个系统的过程。它通常基于Hinfin;的最小化一个或多个选定传递函数的范数。那个Hinfin;传递函数的范数是其频率响应的峰值，而对于MIMO系统Hinfin;范数定义为相应频率响应矩阵的最高奇异值。

（1）

从这个意义上说Hinfin;基于控制系统的设计基本上是频域系统设计。因此，有必要将控制系统规范转化为对频率特性形状的要求。通常，三个传递函数/矩阵在这种控制器设计方法中起主要作用（根据图1定义）：

·开环传递函数L：

（2）

· 灵敏度函数S：

（3）

·互补灵敏度函数T：

（4）

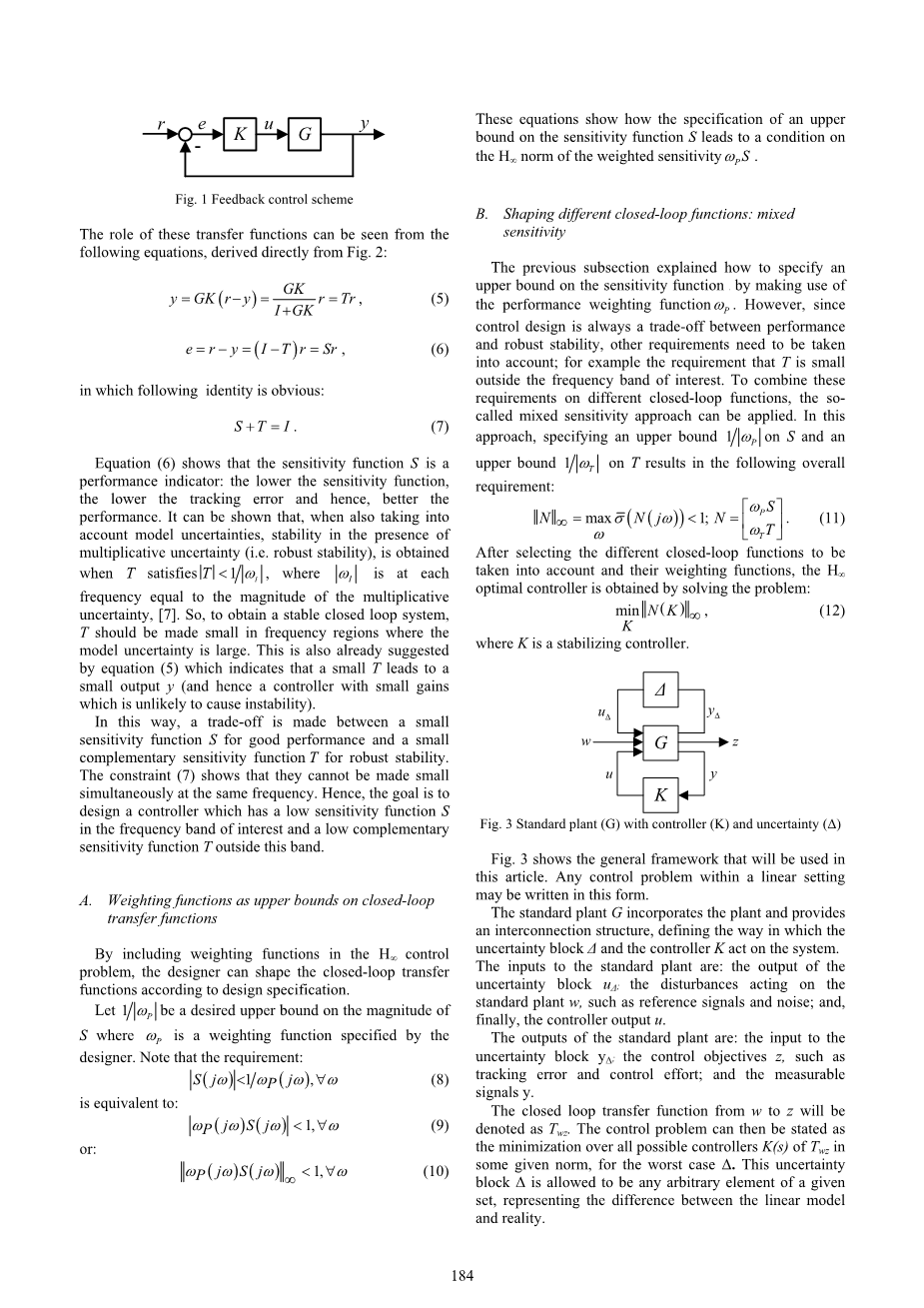

图1反馈控制方案

这些传递函数的作用可以从以下方程式中看出，这些方程式直接从图2中导出：

， （5）

， （6）

其中，以下身份是显而易见的：

S T＝I. （7）

方程（6）表明，灵敏度函数是一个性能指标：灵敏度函数越低，跟踪误差越小，因而性能越好。结果表明，在同时考虑模型不确定性的情况下，当T满足时，得到了存在乘性不确定性时的稳定性（即鲁棒稳定性），这时在每个频率上等于乘法不确定度的大小,[7]。因此，为了得到稳定的闭环系统，在模型不确定度较大的频率范围内，应使T变小。方程（5）也表明了这一点，它表明小T导致小输出y（因此，小增益控制器不太可能导致不稳定）。

这样，在小灵敏度函数S和小互补灵敏度函数T之间进行折衷，以获得良好的性能和鲁棒稳定性。约束（7）表明它们不能在同一频率下同时变小。因此，目标是设计一个控制器，该控制器在感兴趣的频带内具有低灵敏度函数S，而在该频带外具有低互补灵敏度函数T。

  1. 加权函数作为闭环传递函数的上界

通过包含加权函数在Hinfin;控制问题上，设计人员可以根据设计要求来设计闭环传递函数。

当是设计器指定的权重函数时，让成为S量级的期望上限。所要注意的要求：

（8）

相当于：

（9）

或：

（10）

这些方程说明了灵敏度函数S上界的规定如何导致Hinfin;上的条件加权灵敏度。

B、 形成不同的闭环函数：混合灵敏度

上一小节解释了如何通过使用性能权重函数来指定灵敏度函数S的上界。然而，由于控制设计总是在性能和鲁棒稳定性之间进行权衡，因此需要考虑其他要求;例如，要求T在感兴趣的频带之外很小。为了将这些对不同闭环函数的要求结合起来，可以采用所谓的混合灵敏度方法。在这种方法中，指定关于S的上界和关于T的上界的总体要求如下：

. （11）

在选择要考虑的不同闭环函数及其加权函数后，通过求解问题得到Hinfin;最优控制器：

, （12）

K

其中K是稳定控制器。

图3带控制器（K）和不确定度的标准装置（G）

图3显示了本文将使用的一般框架。线性设置中的任何控制问题都可以用这种形式来写出来。

标准工厂G包含工厂并提供互连结构，定义不确定块的方式和控制器K作用于系统。标准装置的输入是：不确定度块的输出；作用于标准设备w的干扰，如参考信号和噪声；最后，控制器输出u。

标准装置的输出是：不确定度块的输入；控制目标z，如跟踪误差和控制力；可测量信号y。

从w到z的闭环传递函数将表示为Twz。在给定的范数下，在最坏的情况下，控制问题可以表述为对Twz的所有可能控制器K（s）的最小化。这个不确定块允许是给定集合的任意元素，表示线性模型与实际之间的差异。

为了能够在一些约束条件下优化某些设计目标（通常是性能），例如鲁棒性和噪声灵敏度降低（事实上反映要优化的目标的权重函数），标准设备可能依赖于一个自由参数。

通过定义当一个或多个设计目标的需求增加时增加，Hinfin;控制设计问题可以定义为寻找最大的存在控制器K（s）其中：

（13）

（13）的一个重要结论是不确定性的无穷范数必须有界。否则，找不到解决方案[9]。

如果不存在不确定性块，则可根据两个代数Ricatti方程的解直接计算解。这个解决方案已经在软件包MATLAB中实现，使用了Glover和Doyle[8]给出的算法的一个小的自适应。

Ⅲ.龙门起重机工艺说明

简化的单台门式起重机模型如图4所示，其中xc为小车位置，xp和yp确定摆锤质心位置，Mc为小车质量，Mp为摆锤质量,是摆的摆角，Fc是作用在小车上的外力。零摆角，对应于一个悬挂的摆锤垂直向下静止的位置。

图4.单摆门式起重机系统

运动的数学方程可以通过拉格朗日方程来定义。非线性运动方程由以下方程组组成[10]：

（14）

（15）

对非线性单台门式起重机模型进行线性化，得到以下状态空间线性模型P：

（16）

（17）

在这里：

=1.5216

和：

A、 摩擦模型

由于不确定度模型不适合将摩擦效应纳入标准设备设置中[9]，因此需要使用替代解决方案。减小摩擦影响的常用方法是构造扰动观测器。在这种情况下，一个额外的状态被添加到控制器中，以便能够估计摩擦力。其结果类似于Davison[11]对恒定干扰输入信号的伺服补偿方法，该方法使用额外的动力学来描述该信号。

为了能够将摩擦现象纳入到标准的工厂设置中，但不需要添加动力学，将干摩擦力建模为外部干扰力。因此，如图5所示，添加到标准装置P的干扰输入Ftr。

Ⅳ.控制器设计

如图5所示，那个Hinfin;控制系统的设计是为了跟踪参考信号并对摩擦具有鲁棒性。从图上可以看出，小车的位置、摆角有四个参考信号,对于摆角,对于直线小车速度,和对于角速度。由于该系统的目标是使摆锤的摆动最小化，因此角度的参考值始终为零。另外，由于在稳定状态下，线速度和角速度的值都为零，所以它们的参考值将为零。这样，控制器K接收四个误差信号e，并为过程P提供控制信号u。在过程的入口，除了控制信号u之外，还有代表摩擦力的主动和干扰信号Ftr。

图5Hinfin;控制系统框图

测量噪声加在被测量信号（位置和角度）的反馈中，但测量噪声不作用于被估计的信号（线性和角速度）。

图5中的系统是最终看起来的系统，当Hinfin;控制系统的优化计算控制器。但在此之前，系统应在开环（无控制器）中描述为：

（18）

式中：v—由干扰、命令等组成的外部输入，而控制信号被放置在一个单独的矢量中以便区分，

e—转发给控制器的误差信号，

z—加权性能变量，可以是状态、输出、控制、误差信号等的任意组合，

u—控制信号，也由系统定义。

图6中的系统具有六个输入和五个输出。信号定义如下：

（19）

而开环系统矩阵G由方程（20）给出。

图6开环Hinfin;控制系统框图

  1. 重量的选择

通过改变加权函数可以实现不同类型的控制器。为了获得快速工作的控制器，定位信号z1应该具有更大的权重。这当然会导致小车更快的定位，但会有更大的摆动。有可能设置速度信号的权重，线性和角度。信号z3的线性速度是整个时间保持在零，因为他的参与进一步复杂的系统，其参与只能减慢系统。但是，如有必要，信号z3也可以包括在设计中。由于角速度z4的信号进一步有助于保持摆角接近于零，所以也考虑了它。

（20）

加权函数W1、W2、W3和W4是与稳态特性和快速响应相关的权重；Wu是与稳定性相关的权重；Wr1、Wr2、Wr3和Wr4是与参考输入相关的权重；Wtr是与扰动（摩擦力）相关的一个权重，并基于上述思想选择以下权重。

选择加权函数W1作为与频率相关的加权函数：

（21）

由于系统是稳定的（存在Hinfin;最优解保证了系统的稳定性，从而保证了摆的速度（直线和角度）和摆角的稳态误差为零。

（22）

确定互补灵敏度函数T的加权函数Wu被选择为：

（23）

一系列实验表明，对于这种选择权函数的系统，当确定摩擦力的权函数Wtr选择为：

. （24）

测量噪声Wn的加权函数选择为：

（25）

在本文中，参考信号没有加权，因此它们的加权函数被设置为值1。

Ⅴ.实验结果

设计的Hinfin;在单台门式起重机的实验室模型上对控制器进行了实验测试。Hinfin;的表现与传统的极点配置控制器进行了比较。

图6和图7所示的结果清楚地显示了Hinfin;控制器与极点配置（PP）控制器的比较。两种情况下的上升时间tr几乎相同（约2.5s）。另一方面，用Hinfin;控制器几乎为零，而极点配置控制器的稳态误差为9%。
