英语原文共 5 页，剩余内容已隐藏，支付完成后下载完整资料
设计(论文)题目： 固件连接翻译

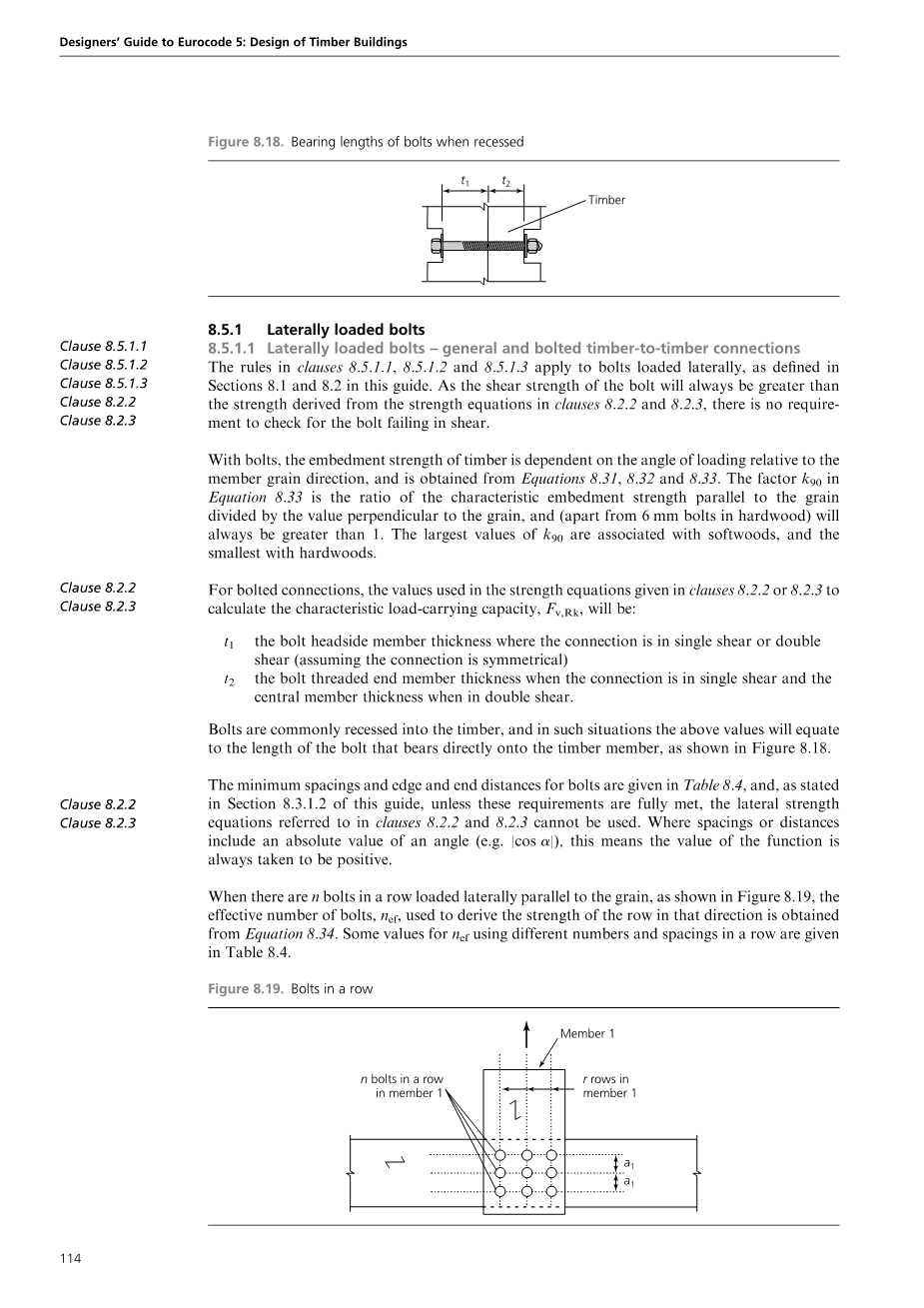

图8.18。凹进时螺栓的轴承长度
t1 t2
木材
第8.5.1.1条
第8.5.1.2条
第8.5.1.3条
第8.2.2条
第8.2.3条
第8.2.2条
第8.2.3条
第8.2.2条
第8.2.3条
-
-
-
横向加载螺栓
- 横向加载螺栓-一般和螺栓木材与木材连接
-
横向加载螺栓
-
条款8.5.1.1、8.5.1.2和8.5.1.3中的规则适用于横向加载的螺栓，如本指南第8.1和8.2节所定义的那样。 由于螺栓的抗剪强度将始终大于第8.2.2和8.2.3条中的强度方程所导出的强度，因此不需要检查螺栓在剪切中是否失效。
木材的嵌入强度取决于用螺栓加载角度相对于构件晶粒方向，由方程8.31、8.32和8.33得到。因素k90 在方程8.33中，特征嵌入强度与晶粒平行的比值除以垂直于晶粒的值，(除了硬木中的6mm螺栓外)总是大于1。 最大值k90 与软木有关，最小的与硬木有关。
对于螺栓连接，在第8.2.2或8.2.3条中给出的强度方程中用于计算特征承载能力F的值五，Rk，将是：
t1 螺栓头侧构件厚度，其中连接是单剪或双剪（假设连接是对称的）
t2 当连接在单剪时，螺栓螺纹端构件厚度，在双剪时，螺栓螺纹端构件厚度。
螺栓通常凹入木材中，在这种情况下，上述值将等于直接附着在木材构件上的螺栓的长度，如图8.18所示。
螺栓的最小间距、边缘和末端距离见表8.4，如本指南第8.3.1.2节所述，除非完全满足这些要求，否则不能使用第8.2.2和8.2.3条中提到的横向强度方程。 其中间距或距离包括角度的绝对值(例如。 |cosalpha;|)，这意味着函数的值总是被认为是正的。
当一行中有n个螺栓横向加载平行于晶粒，如图8.19所示，螺栓的有效数量，nEF用于推导该方向的行的强度是从方程8.34中得到的。 一些n的值EF 在一行中使用不同的数字和间距如表8.4所示。
图8.19。螺栓排成一排
1
1中一行的n个螺栓
1中的r行
a1 a1

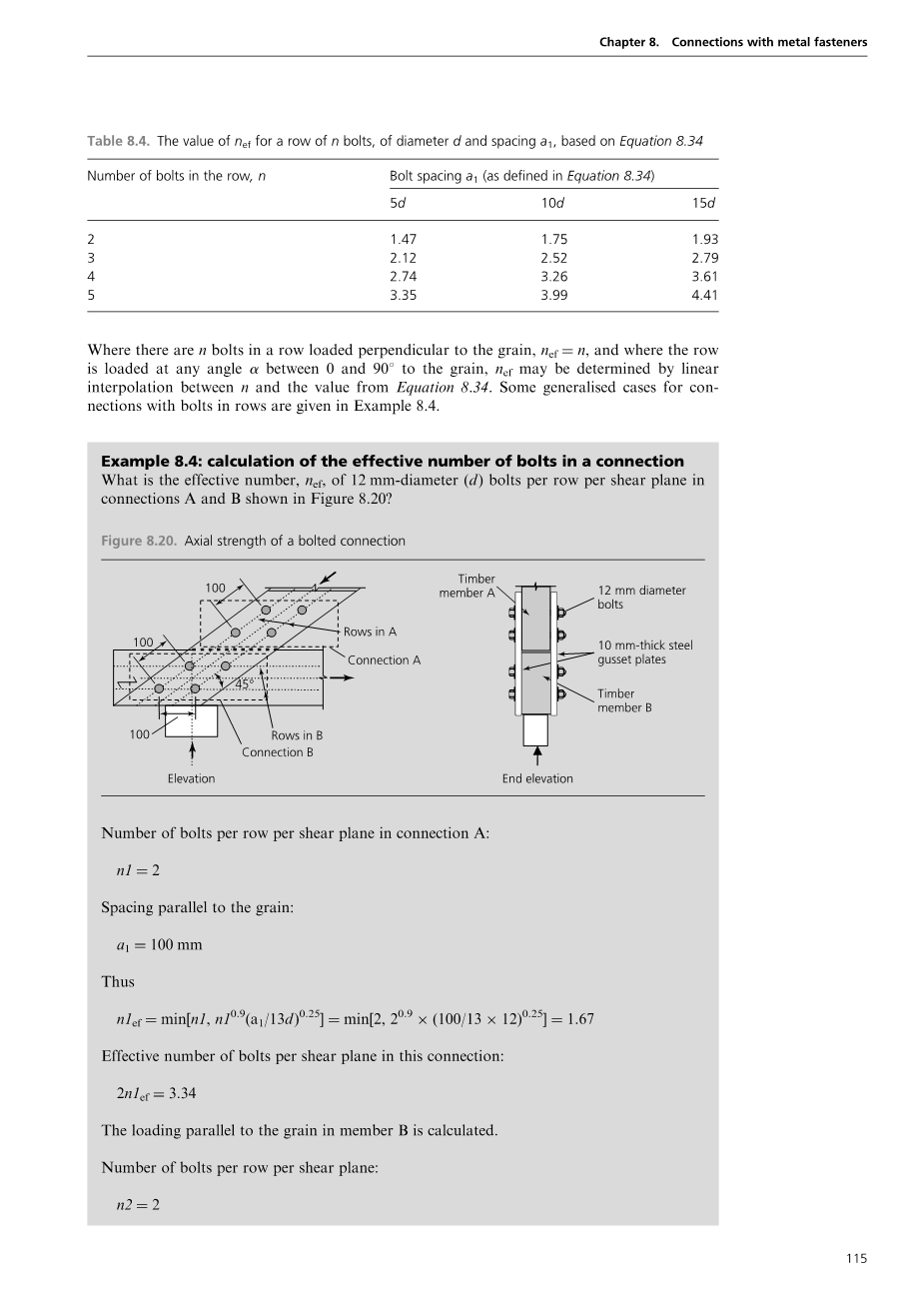

表8.4。 nEF 对于一排n个螺栓，直径d和间距a1，基于方程8.34
螺栓数量，n 螺栓间距a1 （如方程8.34所定义）
|
5d |
10d |
15d |
|
|
2 |
1.47 |
1.75 |
1.93 |
|
3 |
2.12 |
2.52 |
2.79 |
|
4 |
2.74 |
3.26 |
3.61 |
|
5 |
3.35 |
3.99 |
4.41 |
其中一行中有n个螺栓，加载垂直于晶粒，nEF frac14;n，其中行以0到908之间的任意角度加载到晶粒nEF 可以用n与方程8.34的值之间的线性插值来确定。 在示例8.4中给出了一些行连接螺栓的通用案例。
计算了构件B中平行于晶粒的载荷。 每行每剪平面螺栓2nlef=3.34数量：n2=2
0.25
0.9
0.25
0.9
连接A中每行每剪切面的螺栓数量：
与晶粒平行的间距：
最后的高度
上升
在B
连接B中的行
100
木材B
45°
10毫米厚钢扣板
排在A
连接A
100
直径12毫米的螺栓
木材A
100
例8.4：连接螺栓有效数量的计算
有效数是多少EF在连接A和B中，每行12毫米直径(D)螺栓，如图8.20所示？
图8.20。螺栓连接的轴向强度
第8.5.1.1（4)条
3.34 (4-3.34)times;45/90=3.67螺栓
与晶粒平行的是3.34。 因此，每个剪切平面的有效数将是
每个剪切平面frac14;4个螺栓的数量，以及每个剪切平面的有效螺栓数量
在实际情况下，螺栓加载垂直于晶粒frac14;有效数量
与晶粒平行的间距：
a1=100mm
所以，n2EF frac14;1EF在此连接中，每个剪切平面的有效螺栓数为3.34。 在成员B中458处加载时，可使用第8.5.1.1（4）条中的最后语句。 为了这个
第8.5.1.1条
-
-
-
- 横向加载螺栓-螺栓面板到计时器连接
-
-
本条款中的规则适用于螺栓面板到定时器连接。 在计算这些连接中螺栓的有效数量时，根据木材构件，第8.5.1.1条中关于木材与木材连接的规则仍然适用。
与木材不同，胶合板和OSB的特征嵌入强度与材料表面晶粒的载荷方向无关，分别由方程8.36和8.37导出。
-
-
- 轴向加载螺栓
-
由于螺栓处于张力状态，有可能超过螺栓的抗拉强度，除了EN1995-1-1中的其他强度要求外，还必须验证这种强度。 应用EN1993-1-8中的规则，其中特征抗拉强度为f英国在木材设计中，特征和设计抗拉强度，F斧头，雷克 和F斧头，路 分别，对于一个正常的凸起头螺栓将是
(D8.12)
其中gm2 （=1.25）是EN1995-1-1；g国家附件中螺栓的部分因素m2 （=1.25）是EN1993-1-8国家附件中关于螺栓张力的部分因素；和As 螺栓的拉伸面积是基于其螺纹端的内螺纹直径。 如果使用沉头螺栓，则使用0.63的系数，而不是0.9。
frac14;
条款8.5.2（3）
另一种强度要求是垫圈的承载能力，或者在钢与木材的连接中，钢板的承载能力没有超过。 第8.5.2（3）条对可用作钢板等效垫圈的最大面积进行了指导，并将木材在接触区域上的特征承载强度取为3.0fc，90.k。 各螺栓的特征轴容，F斧头，雷克将从拉伸和承载力设计值的较小值中导出（如示例8.5所示）。
对于承受轴向拔出的n个螺栓的连接，没有给出要使用的螺栓的有效数量的指导，并且在本指南中建议使用完整数量的螺栓。 在连接中有n个螺栓的情况下，轴向容量的特征值，F斧头，雷克 将是：
(当张力是关键时)， (D8.13)
在哪里k国防部 和gm 在方程D8.1和g中定义m2 在方程D8.12中说明。
当连接受到横向载荷但要考虑绳索效应时，用于推导横向强度的螺栓数将是有效数nEF如本指南第8.5.1.1节所定义。
绳效应中的每个紧固件所要使用的值将小于2.25kN
和强度方程中约汉森部分的25%（第8.2.2(2)条)）。
2
2
设计的特征值将基于最小设计值，即。 轴承：
2
2
f
w
某螺栓的设计承载力：
u.K 1
2
2
某螺栓的设计抗拉强度：
（第8.5.2(2)条)）
2
=3times;2.4=7.2N/mm
螺栓螺纹直径：
=0.7d=0.7times;12=8.4mm
垫圈直径：
=min(12t，4d)=4times;12=48mm（第8.5.2(3)条)）
垫圈以下木材的承载强度：
2
=400N/mm
例8.5：计算螺栓连接轴向强度的实例
在例8.4中确定连接A中螺栓的特征轴向强度，当木材为C22，k时用于绳索效应国防部 值为0.8，螺栓为4.6级，木材中的螺栓孔大于螺栓直径1mm，采用最小垫圈直径（图8.20）。 钢扣板厚10mm(t)。
螺栓的抗拉强度：
条款8.5.2（3）
条款8.5.2（2）
条款8.2.2（2）
有管道连接
在EN1995-1-1中的规则只适用于金属紧固件，在代码中提到销意味着它们必须是金属的。 它们的直径也必须大于6毫米和小于30毫米，销钉直径和预孔的公差规则必须符合第10.4.4条的要求。
在轴向载荷作用下，道索不能用于连接，在横向载荷作用下，绳效应将为零。
与销钉，最小间距和边缘和末端距离应符合的内容
表8.5，注意a的变化3，c 附录A给出如下：
max（3.5d；40mm）
第10.4.4条
第8.5.1条
第10.4.5条
除上述要求外，本指南第8.5.1条中给出并在第8.5.1.1节中讨论的螺栓设计规则将适用。
螺丝连接
如EN14592所述，用于结构木材应用的螺钉应以两种方式之一形成：
- 通过将原杆向下螺纹，产生一个光滑的柄直径等于螺纹部分的外部最大截面直径的螺钉。 杆的外径称为螺杆的公称直径。这就是传统的木螺钉和教练螺钉是如何形成的，这些类型在EN1995-1-1中被称为平滑柄螺钉。
- 通过硬化后轧制螺纹。 这些通常被称为自攻螺钉，用这些螺钉形成的螺纹外径被称为公称直径。
平滑柄和自攻螺钉的例子如图8.21所示。
所有螺丝必须螺纹超过一个长度，lg，c是螺杆公称直径的4倍。 用现代光滑的小腿螺丝，大约是螺钉长度的三分之二，内螺纹直径(根直径，d1约为外螺纹直径（原杆直径)的70）。 带着教练螺丝大约是小腿长度的60。
由于自攻式螺钉是作为生产过程的一部分而硬化的，因此它们比光滑柄螺钉具有更高的强度性能，并且，使用这种螺钉类型，lg 通常是螺丝柄的长度。
EN14592指出，允许用于结构连接的螺钉的公称直径范围为2.4毫米，最大可达24毫米。 此外，螺钉的内螺纹直径不得小于外螺纹直径的60%或90%以上。
对于所有类型的螺钉，在所有硬木或密度大于500公斤/米的软木中形成的连接中需要预磨
剩余内容已隐藏，支付完成后下载完整资料
资料编号：[263947]，资料为PDF文档或Word文档，PDF文档可免费转换为Word
以上是毕业论文外文翻译，课题毕业论文、任务书、文献综述、开题报告、程序设计、图纸设计等资料可联系客服协助查找。
