有效部分的边缘接近没有支承的自由边缘，在C3.1.1部分计算有效部分模量S时在图B3.2-2(b) 和 B3.2-3(b)中，强烈拉伸纤维应该被视为靠近无支撑边缘的有效边缘。
（b）适用性测定
根据B3.2(a)部分可知，在确定适用性时应该计算有效宽度bd，除了f d1和f d2分别被替换为f₁和f₂，其中f d1 和 f d2 分别是如图B3.2-1,B3.2-2, 和 B3.2-3所示计算得到的应力f 1 和 f 2 ，基于适用性的负载的总部分是确定的。

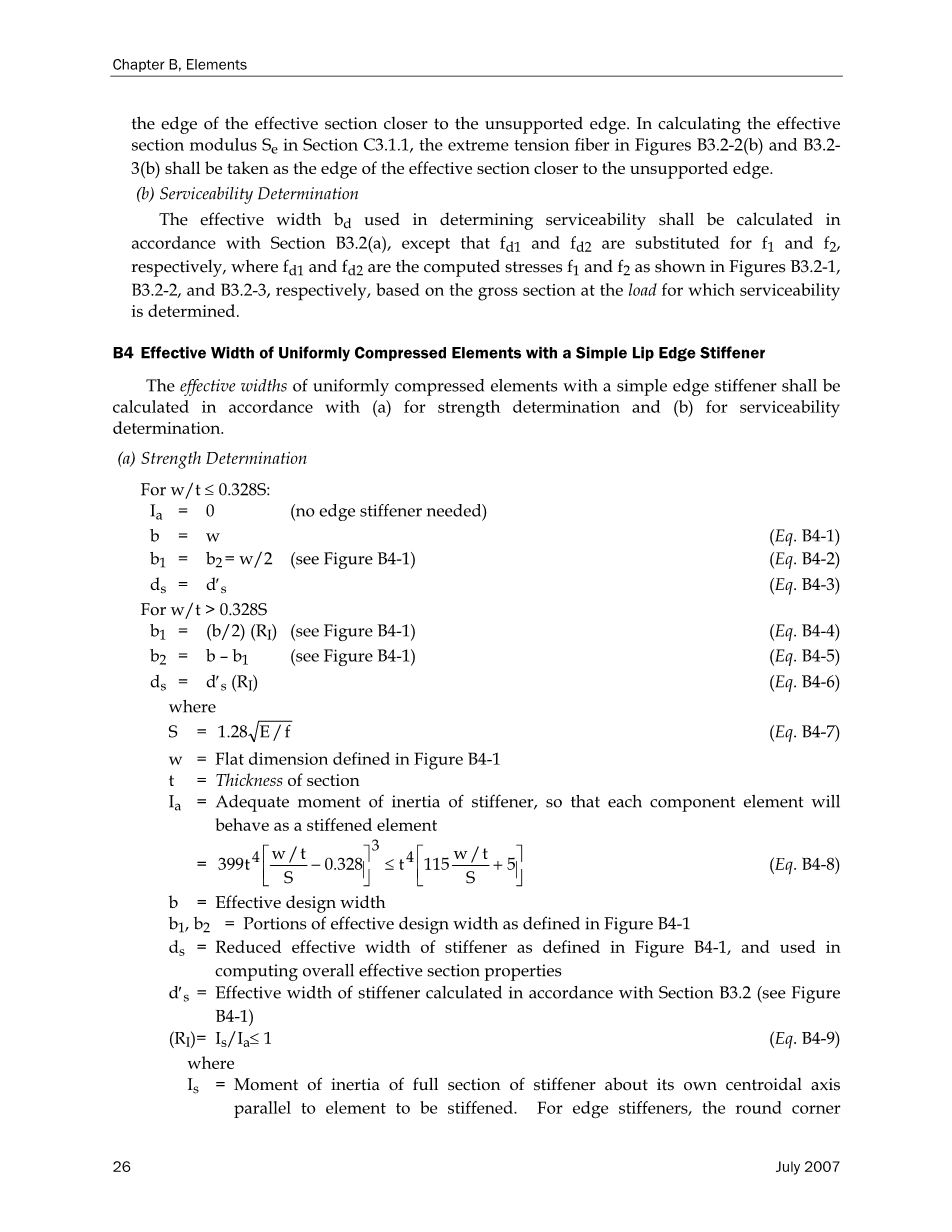

B4拥有简单的翼缘加劲肋的均匀受压杆件的有效宽度
有简单的翼缘加劲肋的均匀受压杆件的有效宽度应该根据（a）强度测定和（b）适用性测定
- 强度测定
当w/t le; 0.328S时
Ia = 0 (没有必要的翼缘加劲肋)
b = w (式B4-1)
b 1 = b 2 = w/2 (见图B4-1) (式B4-2)
d s = dsrsquo; (式B4-3)
当w/t gt; 0.328S时
b 1 = (b/2) (R I ) (见图 B4-1) (式B4-4)
b 2 = b – b 1 (见图 B4-1) (式B4-5)
d s = ds lsquo;(R I ) (式B4-6)
当时 (式B4-7)
w :在图B4-1中确定的平面维度
t :截面厚度
Ia:惯性加劲肋的弯矩，所以每个分量单元都可以作为一个加劲肋单元。
(式B4-8)
b : 有效设计宽度
b 1 , b 2 : 在图B4-1中定义的有效设计宽度部分
d s:在图B4-1中定义的加劲肋的有效宽度，并用于计算整体有效部分的属性。
d srsquo;:根据B3.2部分计算的加劲肋有效宽度（见图B4-1）
（RI）= I s /I a le; 1 (式B4-9)
Is:加劲肋关于自己的平行于构件的中心轴全截面的惯性矩得到了加强。对于边缘加劲肋，在加劲肋与被加强的构件之间的圆角不被视为加劲肋的一部分。
=（d 3 t sin 2 theta;）/12 (式B4-10)
对于其他维度变量的定义请参见图B4-1
在方程式B4-4 和 B4-5中有效宽度b应该根据B2.1部分板曲系数k（如下表B4-1所示）进行计算
表4.1 确定板曲系数k
|
简单的翼缘加劲肋(140。ge;theta;ge;40。) |
|
|
D/w le; 0.25 |
0.25 lt; D/w le; 0.8 |
|
|
|
其中
(式B4-10)
- 适用性测定
用于确定适用性的有效宽度bd应该在B4(a)部分中计算，除了f d被替换成f，其中f d是在有效部分计算压应力适用性的负载部分是确定的。

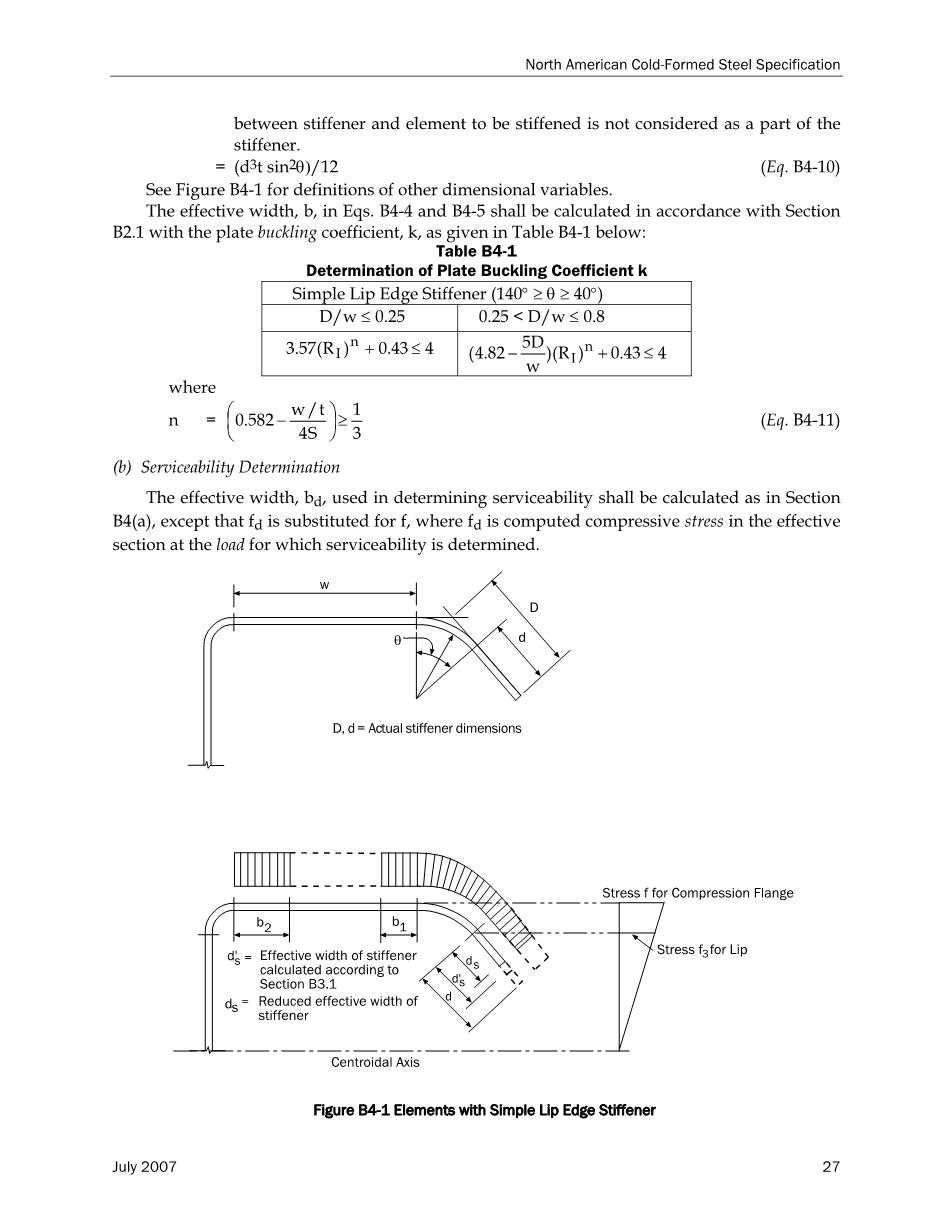

图B4-1 带有简单翼缘加劲肋的构件
注：第一幅图中为D，d=实际加劲肋的维度；
第二幅图中为d srsquo;:根据B3.1部分计算所得的加劲肋的有效宽度
ds:被减小的加劲肋的有效宽度；
stress for compression flange：受压翼缘的应力
stress f3 for lip：翼缘应力f3
B5单个或多个中间加劲肋的加劲构件或者中间加劲肋的边缘加劲构件的有效宽度
B5.1有单个或者多个中间加劲肋的均匀受压加劲构件的有效宽度
本部分将会使用下列符号。
Ag: 包括加劲肋在内构件的总面积
As: 加劲肋的总面积
be: 如图B5.1-2所示位于杆件中心包括加劲肋在内杆件的有效宽度
b0：如图B5.1-1所示加劲杆件的总平面宽度
bp: 如图B5.1-1所示的最大的子杆件平面宽度
ci：如图B5.1-1所示从杆件边缘到加劲肋中心的水平距离
Fcr： 板的弹性屈曲应力
f: 作用在平面杆件上的均匀压应力
h：相邻加劲杆件的宽度（例如：在有多个中间加劲肋的受压翼缘的帽形截面上的腹板高度等于h;如果相邻杆件有不同的宽度，则使用最小的宽度）
Isp:加劲肋关于杆件水平部分中心线的惯性矩。包括连接加劲肋和水平部分的半径。
k：板的屈曲系数
kd: 板的扭曲屈曲系数
kloc:局部构件屈曲时板的屈曲系数
Lbr: 支撑点之间的无支撑的长度，或限制杆件扭曲变形的其他约束
R：变形板的屈曲系数的修正系数
n: 杆件中加劲肋的数量
t：杆件厚度
i: 加劲程度指标“i”
lambda;: 细长比系数
rho;：折减系数
有效宽度可以根据下式B5.1-1所示计算
(式B5.1-1)
其中
rho; = 1 当 lambda; le; 0.673
rho; =（1-0.22/lambda; ）/lambda; 当 lambda; gt; 0.673 (式B5.1-2)
其中
(式B5.1-3)
其中
(式B5.1-4)
板的屈曲系数应该由Rkd和kloc的最小值确定，如果适用也可根据B5.1.1 或B5.1.2部分确定。
k=Rkd和kloc的最小值 (式B5.1-5)
R = 2 当 b0 /h lt; 1时
(式B5.1-6)
B5.1.1 特殊情况：n各相同的加劲肋，相同间距
对于有多个相同等距的加劲肋的均匀受压构件来说，平板屈曲系数和有效宽度可以根据下列方法进行计算：
(a)强度测定
kloc =4（n 1）2 (式B5.1-7)
(式B5.1-7)
其中
其中
(式B5.1.1-4)
(式B5.1.1-5)
如果Lbrlt;beta;b0, Lbr /beta;b0应该代替beta;来提高支撑能力。
(b)适用性测定
用于测定有效宽度bd的应该用 B5.1.1(a)部分进行计算，除了fd是由f来替代，其中fd是是根据适用性确定的负载的有效区段来考虑杆件的计算压应力。
B5.1.2 一般情况：任意大小、位置、以及数量的加劲肋
对于有多个任意大小、位置、以及数量的加劲肋的均匀受压构件来说，平板屈曲系数和有效宽度可以根据下列方法进行计算：
- 强度测定
kloc =4（b0/bp）2 (式B5.1.2-1)
(式B5.1.2-2)
其中
(式B5.1.2-3)
其中
(式B5.1.2-4)
(式B5.1.2-5)
(式B5.1.2-6)
如果Lbrlt;beta;b0, Lbr /beta;b0应该代替beta;来提高支撑能力。
图B5.1-2 有效宽度的位置
- 适用性测定
用于测定有效宽度bd的应该用 B5.1.2(a)部分进行计算，除了fd是由f来替代，其中fd是是根据适用性确定的负载的有效区段来考虑杆件的计算压应力。
B5.2 有中间加劲肋的边缘加强杆件
- 强度测定
对于有中间加劲肋的边缘加强杆件，有效宽度be应该用下列方法确定：
如果bo /tle;0.328S,杆件是完全有效的并且没有局部的屈曲折减
如果bo /tgt;0.328S, 那么板屈曲系数k是根据B4节确定的，但用b0代替所有表达式中的w
如果从B4部分计算的k小于4.0（k lt;4），忽略中间加劲肋，并且按照B4部分的规定计算有效宽度。
如果从B4节算出的k等于4.0（k = 4），则边缘的有效宽度加劲构件根据B5.1节的规定计算。
以下情况除外：
根据B5.1节计算的R小于或等于1。
其中
bo=边缘加劲杆件的总平面宽度
有关其他变量的定义，请参阅B4和B5.1节。
- 适用性测定
用于确定适用性的有效宽度bd应在第B5.2（a），除了fd代入f，其中fd是是根据适用性确定的负载的有效区段来考虑杆件的计算压应力。
C. 构件
C1 截面性质
截面的性质（横截面积，惯性矩，截面模数，回转半径等）应根据传统的结构设计方法确定。截面性质应以构件的全截
