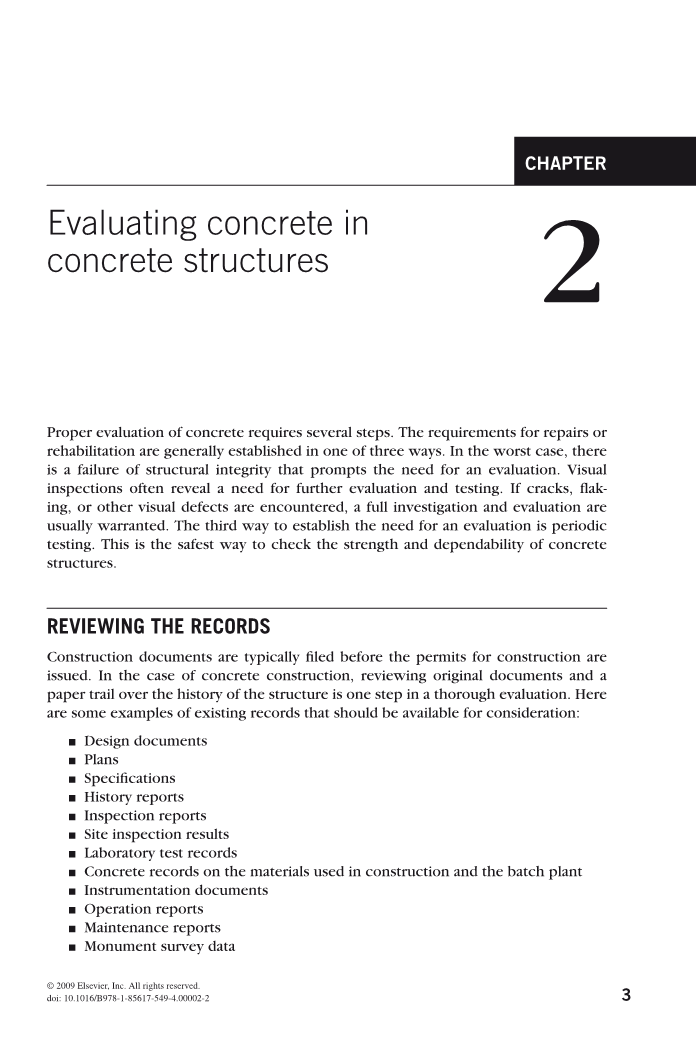

混凝土结构中的混凝土评价
正确评估混凝土需要几个步骤。修理或修复的要求通常以三种方式之一确定。在最坏的情况下,结构的完整性遭到破坏,这就有了进行评估的需要。目视检查通常表明需要进一步评估和测试。如果发现裂纹、脱落或其他视觉缺陷,通常需要进行全面的调查和评估。第三种确定评估需求的方法是定期测试。这是检查混凝土结构强度和可靠性的最安全的方法。
审查记录
施工文件通常在颁发施工许可证之前归档。在混凝土施工中,审查原始文件和对结构历史的书面记录是彻底评估的一个步骤。以下是一些应供考虑的现有记录示例:
设计文件
计划
规范
历史报告
检验报告
现场检查报告
实验室试验记录
搅拌站和建筑过程中使用材料的具体记录
仪器仪表文件
运行报告
维护报告
测点数据

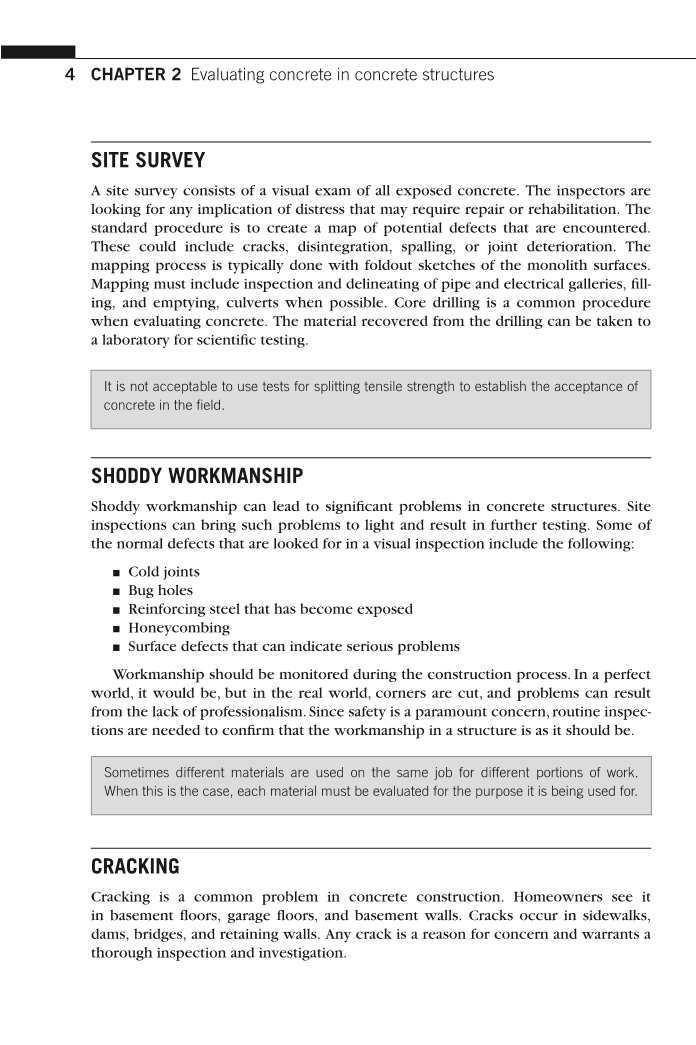

现场调查
现场调查包括对所有外露混凝土进行目视检查。检查人员需要寻找任何可能需要修理或修复的危险隐患。标准程序是绘制遇到的潜在缺陷的图纸。这些缺陷可能包括裂缝、崩解、脱落或接头劣化。绘图过程通常使用整张的折叠草图完成。测绘工作必须包括检查和绘制管道和输电管道,如果可能的话,还要填充和清理排水管道。取芯钻探是评价混凝土的常用方法。从钻探中取得的材料可以送到实验室进行科学测试。
在现场调查中,使用劈裂抗拉强度试验来进行混凝土的验收是不可接受的。
做工低劣
劣质的工艺在混凝土结构中会导致重大的问题。现场检查可以揭示这些问题,并导致进一步的测试。目视检查中发现的一些常见缺陷包括:
冷接头
缺陷孔
暴露在外的钢筋
蜂窝状
显示存在严重问题的表面缺陷
施工过程中应监控工艺。在理想状态下,这是有可能实现的,但在现实生活中,总会有疏漏的地方,这些问题可能源于缺乏专业精神。由于安全是最重要的问题,因此需要进行例行检查,以确认结构的工艺是否符合要求。
有时不同的材料被用于同一工作的不同部分。
在这种情况下,必须对每种材料的用途进行评估。
开裂
裂缝是混凝土施工中常见的问题。房主可以在地下室地板、车库地板和地下室墙壁上看到它。裂缝出现在人行道、水坝、桥梁和挡土墙上。任何裂缝都是值得关注的原因,需要彻底检查和调查。
网状裂缝
网状裂缝很常见。这些裂缝往往短而均匀地分布在整个混凝土表面。网状裂缝有两种成因:它可以显示表层混凝土对内部或背部混凝土的收缩作用,或者是由于内部混凝土体积的增加。你可能会听到网状裂缝被称为均布裂缝,裂纹,网格或行裂缝。行裂缝通常出现在混凝土板的下部,通常在混凝土接缝附近。如果你发现水分聚集,你会发现行裂缝。
孤立裂缝
孤立裂缝显示为单个裂缝。这种裂缝显示混凝土表面的张力。张力通常垂直于裂缝。一个单独的裂缝可以沿对角线、纵向、横向、垂直或水平方向延伸。
监理人员有权获得现场条件下圆柱体试件的强度试验结果。
裂缝深度
裂缝深度分为四类:表层、浅层、深层和贯通。
裂缝宽度
裂缝宽度从细到中到宽不等。细裂纹通常小于0.04英寸宽。中等裂纹在0.04到0.08英寸之间。宽裂纹超过0.08英寸。
表2.1 与混凝土外观检查相关的术语
施工断层 虫洞 冷接头 外露钢筋 蜂窝状 不规则表面 |
开裂 网格或开裂 行裂缝 对角线的 细小的;毛细的 纵向的 图纸或网状 随机的 横向的 垂直 水平 |
崩解 起泡 粉化 分层 起尘 剥落 剥落 风化作用 |
变形或位移 屈曲 卷曲或翘曲 断层作用 沉降 倾斜 |
腐蚀 磨损 气蚀 |
|
接缝密封胶失效 |
|
渗漏 锈蚀 污点或污渍 渗出 风化 水垢 |
剥落 脱落 剥落 |
美国陆军工程兵团提供
当准备浇筑混凝土时,施工人员必须执行以下操作:
清洁所有设备
确保混凝土中没有碎屑
确保混凝土中没有冰
清洁模板
确保与混凝土接触的任何填料单元均已充分浸透
确保加固材料上没有有害涂层或冰
未经监理人员的考虑和批准,混凝土的施工过程中不得有水
确保现场没有劣质材料
裂缝活动
裂缝活动与引起裂缝的特定因素有关。确定裂缝活动性是确定裂缝状态或修复所必须的。如果造成裂缝的原因正在导致更多的裂缝,那么这个裂缝是活跃的。任何正在扩展的裂缝都被认为是活动的。如果不能确定裂缝的具体原因,那么该裂缝必须被认为是活动的。
休眠裂缝没有当前的扩展。当裂缝的任何扩展都小到不足以干扰到修复计划时,可以认为这些裂缝处于休眠状态。
混凝土搅拌时,必须使材料搅拌均匀。
所有裂缝的发生
裂缝可能在混凝土固化之前或之后出现。裂缝可能是结构性的或非结构性的。仅通过目视检查很难确定裂缝是结构性的还是非结构性的。通常需要结构工程师进行全面分析,以全面确定所遇到的裂缝类型。
结构裂缝往往很宽。由于混凝土所受的连续荷载和徐变,它们的开口会增加。根据经验,任何可能的结构性裂缝都应该被视为结构性缺陷,并接受相关专家的全面评估。
分解和剥落
分解是指混凝土通过任何方式的劣化。从混凝土主体部分脱离的数量可以区分分解和剥落。当脱离的数量很少时,你可以认为是分解。完整混凝土的大量损失被认为是剥落。
混凝土浇筑时,终凝法不得在浇筑过程中分离或丢失材料。
剥落
剥落是一种解体的形式。剥落的常见原因之一是冻融条件。局部性脱落通常是剥落的一种形式。剥落,也可被称作剥离,是根据缺陷的深度来评定的。评级体系如下:
轻微剥落是指表面砂浆的损失没有暴露任何粗骨料。
当损伤深度达到0.4英寸时就是中等剥落。
当损伤深度在0.2到0.4英寸之间时,可确定为严重剥落。深度范围为0.4至0.8英寸的骨料颗粒周围也有一些砂浆损失。
非常严重的剥落是粗骨料颗粒以及表面砂浆和周围骨料的损失,通常深度大于0.8英寸。
表2.2 新浇混凝土的振动极限(Hulshizer and Desci 1984)
振捣时混凝土龄期(hr) |
地面质点的峰值振动速度 |
Up to 3 |
102mm/sec (4.0 in./sec) |
3 to 11 |
38mm/sec (1.5 in./sec) |
11 to 24 |
51mm/sec (2.0 in./sec) |
24 to 48 |
102mm/sec (4.0 in./sec) |
Over 48 |
178mm/sec (7.0 in./sec) |
美国陆军工程兵团提供
起尘
起尘的出现通常是由于硬化混凝土表面粉质材料的脱落。受到交通影响的水平混凝土表面最有可能出现起尘。不良的工艺实践是通常的原因。任何在施工领域中工作过一段时间的人,都会看到施工人员在养护阶段向混凝土表面洒水。这通常会导致起尘。
浇筑的混凝土应尽可能靠近其最终的静止位置。
变形
混凝土的变形也被称为位移。简单来说,这是结构构件对齐方式的改变。可能是墙的位移或是支撑的位移。在评价变形时,历史数据可能会有所帮助。设想多年来一直保持着良好的记录,你的研究可能会发现由于变形而导致持续失败的历史。
腐蚀
腐蚀是混凝土施工中常见的问题。专家们通常把腐蚀分为两类:磨损和空蚀。磨损是通过它在混凝土上留下的光滑表面来识别的。这是由于碎屑、设备、砾石或其他物品反复摩擦和研磨混凝土造成的。在快速流动的水中,由气泡破裂引起的反复冲击力会导致空蚀现象。水引起的侵蚀通常不会在混凝土上留下光滑的表面。粗糙的、有麻点的混凝土表面是空蚀的迹象。在严重的情况下,空蚀会导致结构损坏。统计数据表明,空蚀通常需要至少每秒40英尺的水流速度。
垂直成型的电梯必须平整。
接缝密封和渗漏
接缝密封可能失效。密封是用来防水的。如果密封失效,水侵入混凝土接缝,则可能出现屈曲、开裂、侵蚀和其他问题。接头密封的另一个目的是防止碎屑进入接合处。当碎屑嵌入接头时,可能导致伸缩接头失效。
渗水是指水或其他液体通过孔隙或空隙流动。当进行目视检查时,检查员可以通过以下方式检查是否有渗漏:
水
潮湿
水汽
腐蚀
褪色
染色
渗出物
析晶
水垢
水利结构周围普遍存在渗漏现象。如发现渗漏,应报告。这些数据对于保存历史事实以备将来审查是有必要的。与硬化混凝土相关的裂缝分为两类:在混凝土硬化时出现的裂缝和在混凝土硬化后出现的裂缝。对评估混凝土结构的人来说,总是很有兴趣了解裂缝发生的时间和导致裂缝的原因。
混凝土在浇筑时必须保持塑性和易于流动。
特殊剥落情况
剥落涉及两种特殊情况。第一种类型称为微小脱落。这些缺陷很浅,通常是混凝土表面的锥形缺陷。当混凝土在寒冷条件下浇筑时,特别是当存在一些不够好的骨料颗粒时,可能会出现微小脱落。
当水进入粗骨料之间,然后开始冻结时,微小脱落就会出现。冰将骨料颗粒的顶部和砂浆的上层推开。这会留下浅坑。某些材料比其他材料更容易被弹出。如果你使用的是比重较低的燧石颗粒、含有黏土或泥质物质的石灰岩,你可能会看到微小脱落。
第二种剥落情况涉及钢筋材料的腐蚀。这种缺陷的目视检查相当简单。证据是露出混凝土的钢筋材料。钢筋材料的锈蚀在很多情况下都会出现。
通常情况下,大多数混凝土浇筑的最低温度应保持在50°F。
分层
当钢筋安装的太靠近混凝土结构表面时,可能会发生分层。致使产生铁锈或氧化铁的氯离子或空气会腐蚀钢筋材料。相应的体积可能增加到原来的8倍。体积增大会使混凝土开裂。
一种简单、廉价的方法可用于测试分层。你只需要一副安全眼镜和一把锤子。用锤子敲击混凝土以检查是否有缺陷。如果你听到尖锐的“砰”声,这是一个很好的迹象,它表明分层不存在。然而,空洞的回声意味着需要更多的测试。这种类型的测试在处理较小的表面积时很常见。
较大的表面积需要大量时间用锤子检查。水平的表面可以通过在该区域上拖动一条链子来进行测试。听同样的“砰”音。这是一种在较短时间内测试更多混凝土的简单方法。
红外热成像是一种更先进的检测混凝土分层的方法。暴露在阳光下的混凝土内的热梯度可以用热成像设备测量。分层破坏了混凝土的传热。如果存在分层,则会出现更高的表面温度。红外热成像能够识别和记录受分层影响的区域。
加速固化是允许的做法。
裂缝调查
需要对历史记录进行裂缝调查,以揭示潜在的问题。显然,混凝土结构中不应该存在裂缝。当发现裂缝时,必须对其进行识别。通常情况下,裂缝会被标记和研究。一旦知道裂缝的类型和成因,就可以对其进行评估和记录,以备将来审查。
确定裂缝尺寸
裂缝可以用几种方法确定大小。一张包含不同宽度线条的简单卡片可用于估算裂缝尺寸。裂缝监测仪是小型手持式显微镜,用于更具体的测量。也有传感器可用于裂缝测量。一旦确定了裂缝的大小,就应将其记录在混凝土结构的历史数据中。通过这样做,可以监视和测量裂缝,以确定它们是否在增大。
获得裂缝的深度通常很简单,但在某些情况下,可能非常困难。一个小的测量装置,如千分尺,可以用来确定一些裂缝的深度。简单的方法在确定裂缝深度时失败并不少见。在这种情况下,检查员必须求助于更复杂的方法,如钻孔或脉冲速度测量。
在任何时候,模板、填料或与混凝土接触的地面都不得覆盖霜冻。
表面测绘
在反映混凝土表面随时间变化的历史时,表面测绘非常重要。在表面测绘中寻找的缺陷类型可包括:
开裂
剥离
微小脱落
蜂窝状
渗出物
变形
异常变色
侵蚀
气蚀
渗水
接合条件
接缝材料
加强材料的腐蚀
将要手工进行表面测绘的检查员将需要某些工具:
结构图
历史数据
文档工具,
