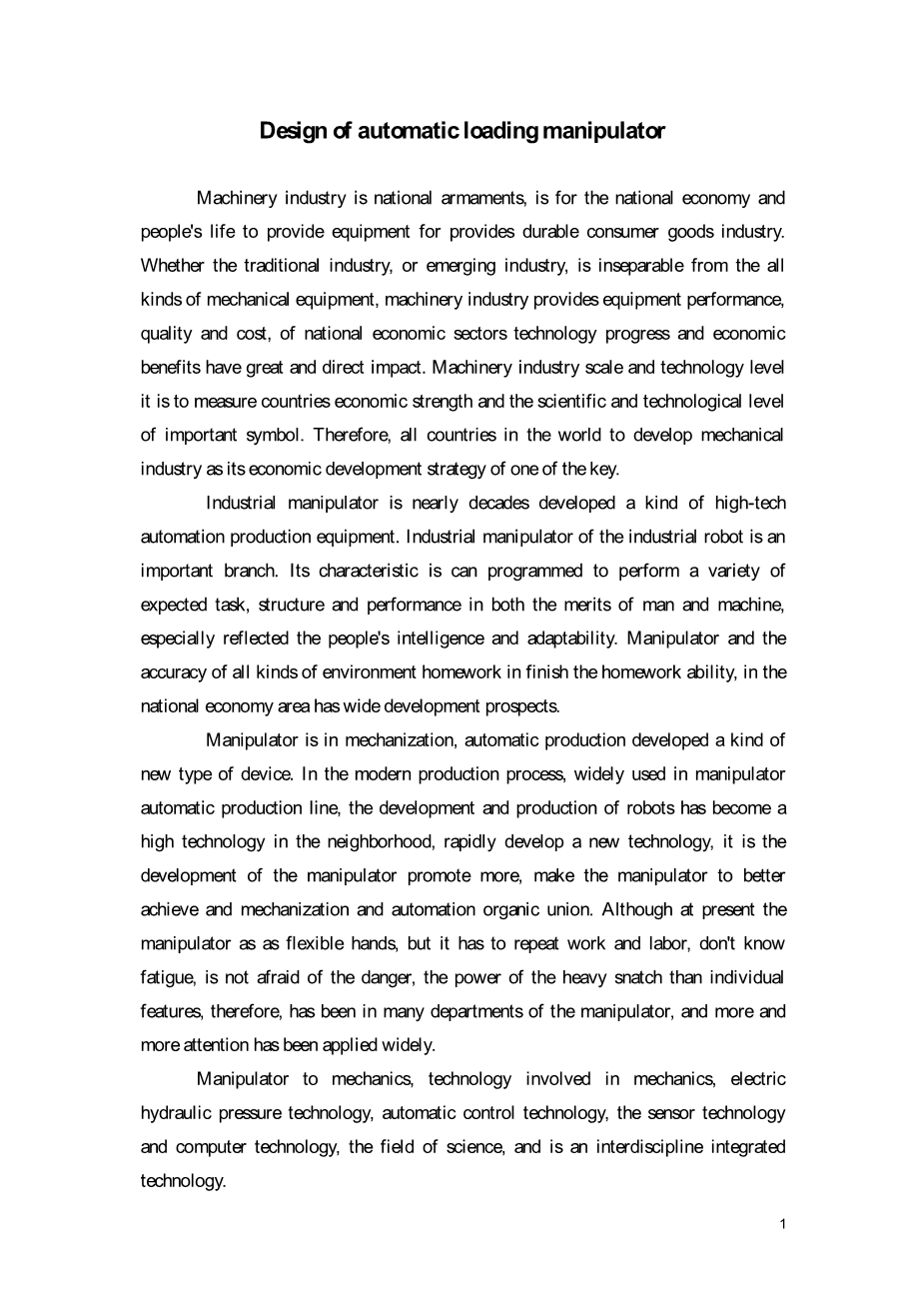

自动上料机械手设计
机械工业是国民的装备部，是为国民经济提供装备和为人民生活提供耐用消费品的产业。不论是传统产业，还是新兴产业，都离不开各种各样的机械装备，机械工业所提供装备的性能、质量和成本，对国民经济各部门技术进步和经济效益有很大的和直接的影响。机械工业的规模和技术水平是衡量国家经济实力和科学技术水平的重要标志。因此，世界各国都把发展机械工业作为发展本国经济的战略重点之一。
工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手的是工业机器人的一个重要分支。它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。机械手作业的准确性和各种环境中完成作业的能力，在国民经济领域有着广阔的发展前景。
机械手是在机械化，自动化生产过程中发展起来的一种新型装置。在现代生产过程中，机械手被广泛的运用于自动生产线中，机械人的研制和生产已成为高技术邻域内，迅速发展起来的一门新兴的技术，它更加促进了机械手的发展，使得机械手能更好地实现与机械化和自动化的有机结合。机械手虽然目前还不如人手那样灵活，但它具有能不断重复工作和劳动，不知疲劳，不怕危险，抓举重物的力量比人手力大的特点，因此，机械手已受到许多部门的重视，并越来越广泛地得到了应用。
机械手技术涉及到力学、机械学、电气液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。
机械手是一种能自动化定位控制并可重新编程序以变动的多功能机器，它有多个自由度，可用来搬运物体以完成在各个不同环境中工作。

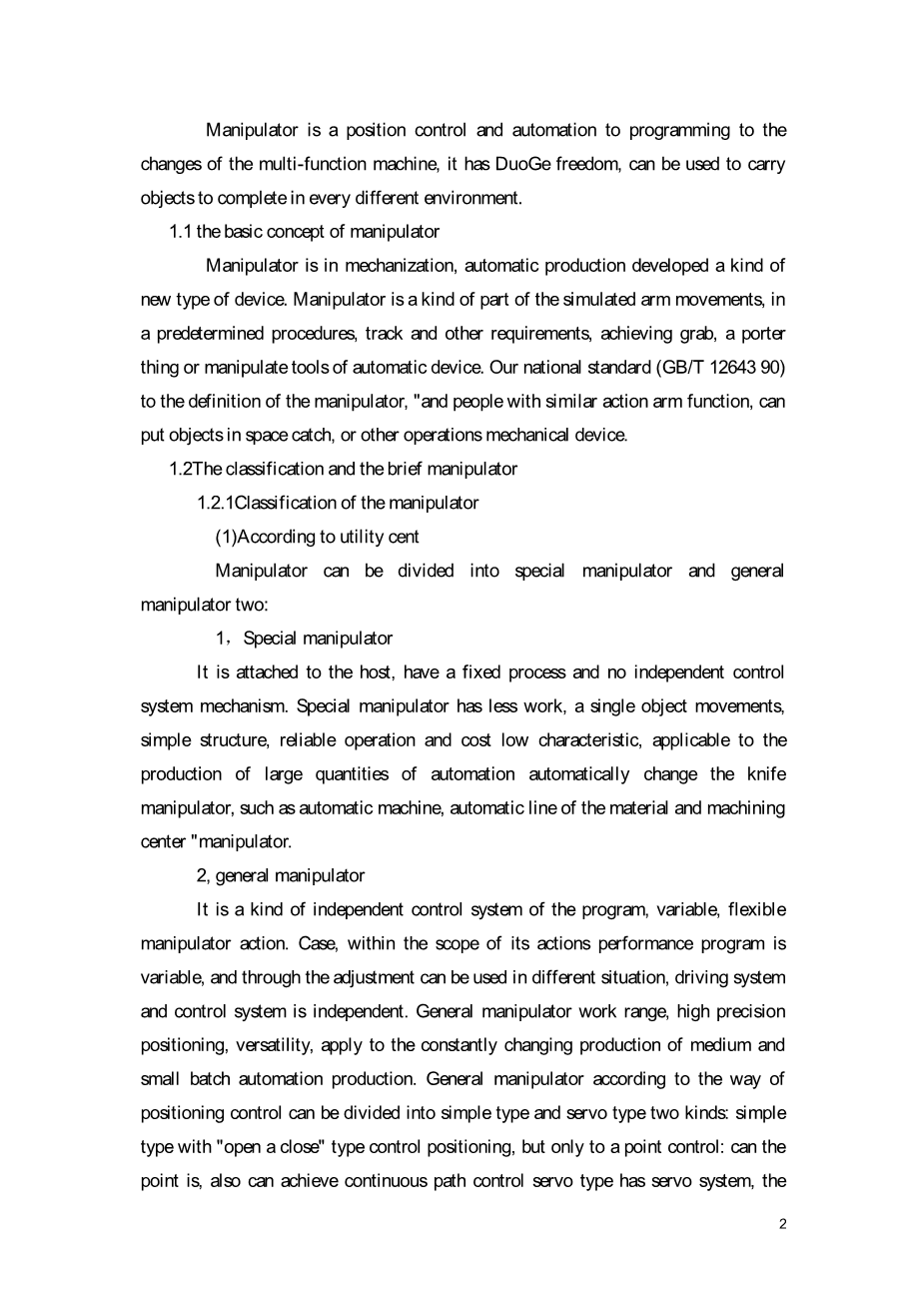

1.1 机械手的基本概念
机械手是在机械化、自动化生产过程中发展起来的一种新型装置。机械手是一种能模拟人的手臂的部分动作，按预定的程序、轨迹及其它要求，实现抓取、搬运工件或操纵工具的自动化装置。我国国家标准(GB/T 12643-90)对机械手的定义:“具有和人手臂相似的动作功能，可在空间抓放物体，或进行其它操作的机械装置。
1.2机械手的分类及简史
1.2.1 机械手的分类
- 按用途分
机械手可分为专用机械手和通用机械手两种：
1、专用机械手
它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点，适用于大批量的自动化生产的自动换刀机械手，如自动机床、自动线的上、下料机械手和“加工中心”。
2、通用机械手
它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。格性能范围内，其动作程序是可变的，通过调整可在不同场合使用，驱动系统和控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强，适用于不断变换生产品种的中小批量自动化的生产。通用机械手按其控制定位的方式不同可分为简易型和伺服型两种:简易型以“开一关”式控制定位，只能是点位控制:可以是点位的，也可以实现连续轨迹控制，伺服型具有伺服系统定位控制系统，一般的伺服型通用机械手属于数控类型。
(二)按驱动方式分
1、液压传动机械手
是以液压的压力来驱动执行机构运动的机械手。其主要特点是:抓重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格，不然油的泄漏对机械手的工作性能有很大的影响，且不宜在高温、低温下工作。若机械手采用电液伺服驱动系统，可实现连续轨迹控制，使机械手的通用性扩大，但是电液伺服阀的制造精度高，油液过滤要求严格，成本高。
2、气压传动机械手
是以压缩空气的压力来驱动执行机构运动的机械手。其主要特点是:介质李源极为方便，输出力小，气动动作迅速，结构简单，成本低。但是，由于空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在30公斤以下，在同样抓重条件下它比液压机械手的结构大，所以适用于高速、轻载、高温和粉尘大的环境中进行工作。
3、机械传动机械手
即由机械传动机构(如凸轮、连杆、齿轮和齿条、间歇机构等)驱动的机械手。它是一种附属于工作主机的专用机械手，其动力是由工作机械传递的。它的主要特点是运动准确可靠，用于工作主机的上、下料。动作频率大，但结构较大，动作程序不可变。
4、电力传动机械手
即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的械手，因为不需要中间的转换机构，故机械结构简单。其中直线电机机械手的运动速度快和行程长，维护和使用方便。此类机械手目前还不多，但有发展前途。
(三)按控制方式分
1、点位控制
它的运动为空间点到点之间的移动，只能控制运动过程中几个点的位置，不能控制其运动轨迹。若欲控制的点数多，则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。
2、连续轨迹控制
它的运动轨迹为空间的任意连续曲线，其特点是设定点为无限的，整个移动过程处于控制之下，可以实现平稳和准确的运动，并且使用范围广，但电气控制系统复杂。这类工业机械手一般采用小型计算机进行控制。
1.2.2 机械手的简史
机械手首先是从美国开始研制的。1958年美国联合控制公司研制出第一台机械手。它的结构是：机体上安装一个回转长臂，顶部装有电磁块的工件抓放机构，控制系统是示教形的。
1962年，美国联合控制公司在上述方案的基础上又试制成一台数控示教再现型机械手。商名为Unimate（即万能自动）。运动系统仿照坦克炮塔，臂可以回转、俯仰、伸缩、用液压驱动；控制系统用磁鼓作为存储装置。不少球坐标通用机械手就是在这个基础上发展起来的。同年该公司和普鲁曼公司合并成立万能自动公司,专门生产工业机械手。
1962年美国机械制造公司也实验成功一种叫Vewrsatran机械手。该机械手的中央立柱可以回转、升降采用液压驱动控制系统也是示教再现型。虽然这两种机械手出现在六十年代初，但都是国外工业机械手发展的基础。
1978年美国Unimate公司和斯坦福大学，麻省理工学院联合研制一种Unimate-Vicarm型工业机械手，装有小型电子计算机进行控制，用于装配作业，定位误差小于plusmn;1毫米。联邦德国机械制造业是从1970年开始应用机械手，主要用于起重运输、焊接和设备的上下料等作业。
联邦德国KnKa公司还生产一种点焊机械手，采用关节式结构和程序控制。
日本是工业机械手发展最快、应用最多的国家。自1969年从美国引进两种机械手后大力从事机械手的研究。
前苏联自六十年代开始发展应用机械手，至1977年底，其中一半是国产，一半是进口。
目前，工业机械手大部分还属于第一代，主要依靠工人进行控制；改进的方向主要是降低成本和提高精度。
第二代机械手正在加紧研制。它设有微型电子计算控制系统，具有视觉、触觉能力，甚至听、想的能力。研究安装各种传感器，把感觉到的信息反馈，是机械手具有感觉机能。
第三代机械手则能独立完成工作中过程中的任务。它与电子计算机和电视设备保持联系，并逐步发展成为柔性制造系统FMS和柔性制造单元FMC中的重要一环。
1.3 机械手的应用简况
现代工业中，生产过程的机械化，自动化已成为突出的主题。化工等连续性生产过程的自动化已基本得到解决。但在机械工业中，加工、装配等生产是不连续的。因此，装卸、搬运等工序机械化的迫切性，工业机械手就是为实现这些工序的自动化而产生的。
有资料统计：美国偏重于毛坯生产，日本偏重于机械加工。随着机械手技术的发展，应用的对象还会有所改变。
机械手在锻造工业中的应用能进一步发展锻造设备的生产能力，改善热、累等劳动条件。
国内机械手工业、铁路工业中首先在单机、专机上采用机械手上下料，减轻工人的劳动强度。
国外铁路工业中应用机械手以加工铁路车轴、轮等大、中批零件。并和机床共同组成一个综合的数控加工系统。
采用机械手进行装配更始目前研究的重点，国外已研究采用摄象机和力传感装置和微型计算机连在一起，能确定零件的方位达到镶装的目的。
1.4 机械手的发展趋势
目前工业机械手主要用于机床加工、铸造、热处理等方面，无论数量、品种和性能方面还是不能满足工业发展的需要。
在国内主要是逐步扩大应用范围，重点发展铸造、热处理方面的机械手，以减轻劳动强度，改善作业条件，在应用专用机械手的同时，相应的发展通用机械手，有条件的还要研制示教式机械手、计算机控制机械手和组合机械手等。将机械手各运动构件，如伸缩、摆动、升降、横移、俯仰等机构以及根据不同类型的加紧机构，设计成典型的通用机构，所以便根据不同的作业要求选择不同类型的基加紧机构，即可组成不同用途的机械手。既便于设计制造，有便于更换工件，扩大应用范围。同时要提高速度，减少冲击，正确定位，以便更好的发挥机械手的作用。
我国的机械手研究与开发工作起步较早，曾经有过一些成果，但在产业化和应用上，一直步履维艰。改革开放以来，通过“七五”、“八五”科技攻关，目前基本掌握了机械手的设计制造技术、控制系统硬件和软件设计技术、运动学和轨迹规划技术，生产了部分机械手关键元器件，开发出了喷漆、弧焊、装配、搬运等机械手.但是，我国的机械手技术及其应用程度和发达国家 相比还有很大的 差距，如:可靠性低于国外产品;机械手应用工程起步较晚，应用领域窄，生产线系统技术与国外比有差距;在应用规模上远远赶不上发达国家。以上原因主要是没有实现机械手的高度产业化。当前我国机械手的生产几乎都是应用户的要求，“一个客户，一次重新设计，品种规格多、批量小、零部件通用化程度低 、供货周期长、成本高，而且质量、可靠性不稳定。因此迫切需要解决产业化前期的关键技术，对产品进行全面规划，搞好系列化、通用化、模块化设计，积极推进产业化进程。
此外还应大力研究伺服型、记忆再现型，以及具有触觉、视觉等性能的机械手，并考虑与计算机连用，逐步成为整个机械制造系统中的一个基本单元。
在国外机械制造业中工业机械手应用较多，发展较快。目前主要用于机床、横锻压力机的上下料，以及点焊、喷漆等作业，它可按照事先指定的作业程序来完成规定的操作。
此外，国外机械手的发展趋势是大力研制具有某种智能的机械手。使它具有一定的传感能力，能反馈外界条件的变化，作相应的变更。如位置发生稍许偏差时，即能更正并自行检测，重点是研究视觉功能和触觉功能。目前已经取得一定成绩。
视觉功能即在机械手上安装有电视照相机和光学测距仪（即距离传感器）以及微型计算机。工作是电视照相机将物体形象变成视频信号，然后送给计算机，以便分析物体的种类、大小、颜色和位置，并发出指令控制机械手进行工作。
触觉功能即是在机械手上安装有触觉反馈控制装置。工作时机械手首先伸出手指寻找工作，通过安装在手指内的压力敏感元件产生触觉作用，然后伸向前方，抓住工件。手的抓力大小通过装在手指内的敏感元件来控制，达到自动调整握力的大小。总之，随着传感技术的发展机械手装配作业的能力也将进一步提高。
更重要的是将机械手、柔性制造系统和柔性制造单元相结合，从而根本改变目前机械制造系统的人工操作状态。
1.5机械手的组成
机械手主要由执行机构、驱动机构和控制系统三大部分组成。其组成及相互关系如下图：
1.5.1执行机构
图1 执行机构
（1）手部
手部安装在手臂的前端。手臂的内孔装有转动轴，可把动作传给手腕，以转动、伸屈手腕，开闭手指。
本课所指的机械手仅需开闭手指。
机械手手部的机构系模仿人的手指，分为无关节，固定关节和自由关节三种。手指的数量又可以分为二指、三指和四指等，其中以二指用的最多。可以根据夹持对象的形状和大小配备多种形状和尺寸的夹头，以适应操作需要。
本课所做的机械手采用二指形状。
（2）手臂
手臂有无关节和有关节手臂之分
本课所做的机械手的手臂采用无关节臂
手臂的作用是引导手指准确的抓住工件，并运送到所需要的位置上。为了使机械手能够正确的工作，手臂的三个自由度都需要精确的定位。
本课题所做的机械手在手臂的上升、下降、前伸、后退、左转、右转三个方向的定位均采用行程开关控制，以保证定位的精度。
总括机械手的运动离不开直线移动和转动二种，因此，它采用的执行机构主要是直线油缸、摆动油缸、电液脉冲马达、伺服油马达、直流伺服马达和步进马达等。
躯干是安装手臂、动力源和执行机构的支架。
1.5.2驱动机构
驱动机构主要有四种：液压驱动、气压驱动、电气驱动和机械驱动。其中以液压气动用的最多，占90%以上，电动、机械驱动用的较少。
液压驱动主要是通过油缸、阀、油泵和油箱等实现传动。它利用油缸、马达加上齿轮、齿条实现直线运动；利用摆动油缸、马达与减速器、油缸与齿条、齿轮或链条、链轮等实现回转运动。液压驱动的优点是压力高、体积小、出力大、运动平缓，可无级变速，自锁方便，并能在中间位置停止。缺点是需要配备压力源，系
