无磷可生物降解阻垢剂的合成研究外文翻译资料

 2022-09-16 10:09

英语原文共 9 页,剩余内容已隐藏,支付完成后下载完整资料


中国科学B辑:化学

2007 中国科学出版社

施普林格出版社

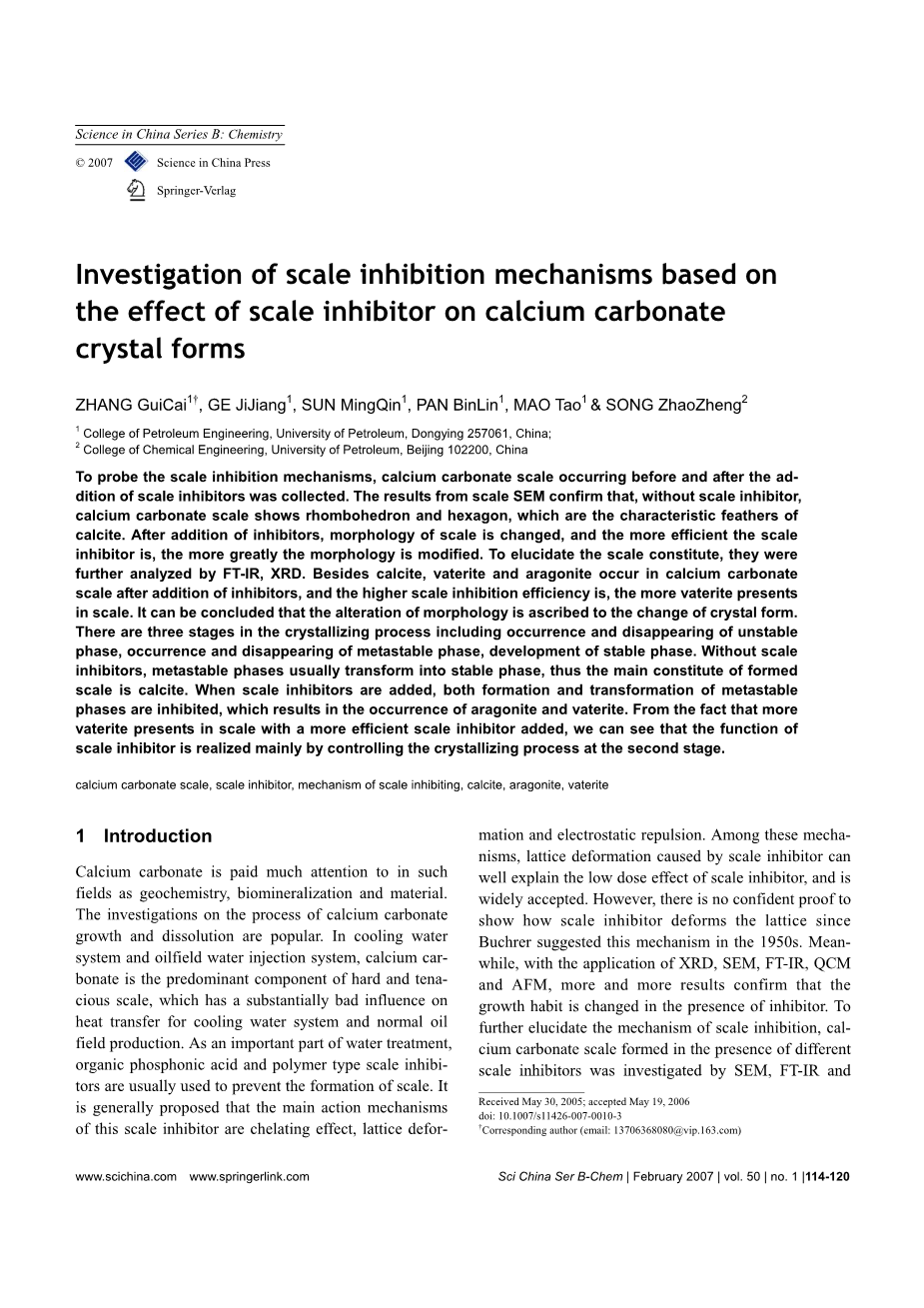

以阻垢剂对碳酸钙结晶形态的影响为基础来研究阻垢机理

摘要:为了探究阻垢机制,分别收集未添加和已添加阻垢剂的碳酸钙水垢。从电子显微镜观察结果证实,当未添加阻垢剂时,碳酸钙垢呈现出菱形和六边形,这是方解石的特征。除去阻垢剂后,规模的形态改变,并且越是有效的阻垢剂,形态被改变的越明显。为了阐明产物的构成,将产物用FT-IR和XRD进一步分析。除此之外,碳酸钙在加入阻垢剂后会形成方解石,球霰石和文石,并且阻垢剂的效率越高,形成的球霰石越多。可以得出结论,形态的改变是因为晶体形成的过程。有三个阶段中的结晶过程,包括发生和不稳定消失阶段,发生亚稳相消失,稳定期的发展。没有适量的阻垢剂,亚稳相通常转变成稳定的相,从而构成主要成分为方解石。当阻垢剂的加入,形成和改造稳相被抑制,这导致文石和球霰石的生成。从球霰石在规模与更有效的阻垢剂加入后生成这一事实,我们可以看到,阻垢剂的功能主要是实现了通过在第二阶段控制该结晶过程。

关键词:碳酸钙垢,阻垢剂,阻垢,方解石,文石,球霰石机制。

1 引言

碳酸钙在地球化学,生物矿化和材料学领域很受重视。研究碳酸钙的生成和溶解的方法很流行。在冷却水系统和油田注水系统中,碳酸钙是水垢的主要成分,这对冷却水系统和正常油传热有很不好的影响。作为水处理的重要部分,有机膦酸和聚合物型水垢抑制剂通常用于防止水垢的形成。它一般建议的主要作用机制是这种阻垢剂的螯合作用,晶格变形和静电斥力。在这些机制中,阻垢剂造成的晶格变形可以很好地解释低剂量阻垢剂的效果,并被广泛接受。然而,没有证据表明阻垢剂如何使晶格变形,直到Buchrer在20世纪50年代提出这一机制。与此同时,随着XRD,SEM,FTIR,QCM和AFM的应用,越来越多的研究结果证实,反应过程在有抑制剂的存在下改变。为了进一步阐明阻垢的机制,用不同的阻垢剂处理后,将碳酸钙水垢用SEM,FT-IR和XRD进行分析,探究晶体形成和阻垢剂比例之间的关系。

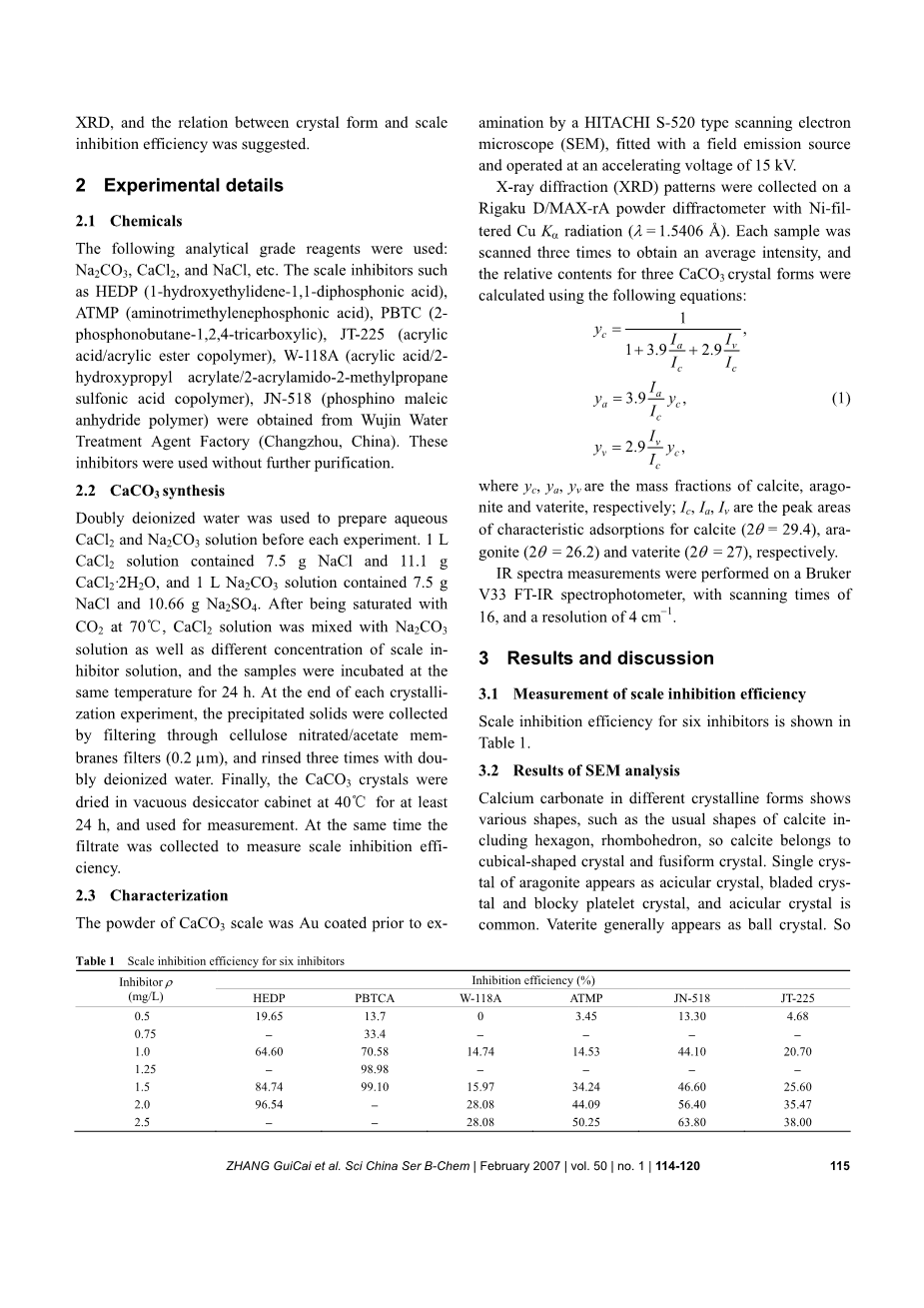

2 实验细节

2.1 化学试剂

以下分析级试剂被使用:

碳酸钠,氯化钙,和氯化钠等规模抑制剂例如HEDP(1-羟基亚乙基-1,1-二膦酸),ATMP(氨基三亚酸),PBTC(2-膦酰基丁烷-1,2,4-三),JT-225(丙烯酸类酸/丙烯酸酯共聚物),W-118A(丙烯酸/2-丙烯酸羟丙基酯/2-丙烯酰胺基-2-甲基丙磺酸共聚物),JN-518(膦马来酐聚合物)购自武进水得到处理剂厂(中国常州)。 这些抑制剂不经进一步纯化而使用。

2.2 碳酸钙合成

每次实验前用双重去离子水制备CaCl2和Na2CO3溶液。1LCaCl2溶液含有7.5克氯化钠和11.1克CaCl2·2H2O,1升碳酸钠溶液含有7.5克NaCl和10.66克硫酸钠。与饱和的CO2在70℃,氯化钙溶液用Na2CO3混合溶液以及不同浓度的水垢抑制剂的溶液中,将样品在温育相同的温度下24小时。在每个结晶结束实验中,收集沉淀的固体,通过硝化纤维素/醋酸膜过滤滤波器(0.2微米),并用去离子水漂洗2到3次。最后,碳酸钙晶体在40℃的真空干燥器柜干燥至少24小时,并用于测量。在同一时间的收集滤液以测量阻垢效率。

2.3 表征

经胺化且涂了Au的碳酸钙粉末由HITACHI S-520型扫描电子显微镜(SEM),配有场发射源并在15千伏的加速电压下操作。

X射线衍射(XRD)图谱收集在理学D / MAX-RA粉末衍射镍过滤铜嘉辐射(lambda;=1.5406)。每个样品扫描三次以获得平均强度,碳酸钙晶体形态的相对含量分别为使用下列公式计算:

yc,ya,yc分别是方解石,文石和球霰石的质量分数;集成电路,IA,IV是峰面积方解石特征吸附的(2theta;=29.4),文石(2theta;=26.2

)和球文石(2theta;=27)。

红外光谱测定是在Bruker进行V33的FTIR分光光度计用的扫描时间16,以及4cm-1的分辨率。

3 结果与讨论

3.1 阻垢效率测量

阻垢剂效率在表格1中显示。

3.2 SEM的测量结果

在不同的结晶形式示出的碳酸钙各种形状,如方解石的通常形状,包括六边形,菱面体,所以方解石属于立方体形水晶和水晶梭形。单晶文石的表现为针状结晶,结晶刀刃和块状晶体血小板,而针状结晶是共同。球文石一般表现为球晶。所以根据用SEM提供晶体的外观,碳酸钙的结晶形式可以被定性识别。

如图1(a)和(b)中,碳酸钙形成在无阻垢剂表现出的颗粒六边形,菱面体,以及结晶相可被标识为方解石。然而,在存在防垢剂,碳酸钙粒子失去锋利EDGE和规模呈现形态不规则,如变形六边形,变形菱面体,纺锤形,棒,盘,球和鲜花等。考虑到从表1和SEM的结果,比例尺的变更从添加水垢抑制剂的所得形状显示下列特性:阻垢剂时没有表现出抑制高效率规模形状修饰以少许程度。例如,在存在1.0 mg / L的JT-225或1.0毫克/升W-118A或0.5毫克/升HEDP出现变形六边形(图1(c))的变形菱面体颗粒(图1(d)和(e))的其类似于在没有产生方解石阻垢剂。然而,在更高效的存在阻垢剂,如1.0毫克/升的HEDP或1.0毫克/升JN-518或1.5毫克/升HEDP,球等(图1(f))的,杆等(图1(G)),以及磁盘等(图1(h))进行级颗粒出现,分别为。此外,这些沉淀相是从那些完全不同在空白溶液生产。

3.3 FT-IR的分析结果

使用FT-IR进行进一步的结构分析,如3所示在图2和图可以看出的是,对于尺度颗粒在不存在规模的生产抑制剂,两个吸收峰出现在876和712 cm-1和900-600 cm-1的范围内,但是,在阻垢剂的存在下,频谱被改变不同的程度。例如,当浓度HEDP的高于1.0毫克/升,方解石的带712厘米-1明显下降,而球霰石的带745厘米-1出现。此外,当浓度HEDP的为2.0毫克/升,方解石的带几乎消失。另一个例子示于图3中,其中球霰石的乐队也出现在ATMP的浓度大于1.0毫克/升,但球霰石的带总是比方解石低。

图2 结晶碳酸钙在不同浓度的HEDP下的光谱 图3 结晶碳酸钙在不同浓度的ATMP下的光谱

3.4 X射线衍射分析的结果

在碳酸盐水垢中不同结晶形态的钙的相对含量,通过XRD测定的结果如表2。

表2 XRD测量的结果

可以看出的是,在有结垢抑制剂的存在下,大量的球霰石和文石晶型生成,而在不存在阻垢剂的条件下,方解石是几乎唯一存在的晶型。此外,对于具有较高效率的抑制剂,会有更多的球霰石生成,如图4。

图4 阻垢效率和球霰石含量之间的关系

3.5 阻垢剂的作用机理

从SEM的观察结果表明,尺度形态学可以由不同的结垢抑制剂被改变到不同的程度。并且,进一步通过FT-IR确认和X射线衍射,碳酸钙晶体的形式各不相同是根据阻垢剂显示不同的抑制效率。更有效的防垢剂是更多的球霰石出现。这种趋势是在对应与抑制剂对形态的影响的规模。因此可以得出结论,看似缩放形态在阻垢剂的存在下改性,并且基本上晶形改变。基于晶型变化,抑制剂的抑制作用上水垢的形成。

  1. 水垢的形成过程。

碳酸盐水垢包括三个阶段:出现和消失的不稳定阶段,出现和消失亚稳相的,以及稳定的显影相。

  1. 不稳定阶段的消失和出现。

在碳酸钙的结晶,无定形碳酸钙(ACC)最初从过饱和析出晶种。非晶碳酸钙是不稳定的,并很快发展成多态碳酸钙。因此,

在结晶的过程中,非晶碳酸钙可以被认为是前体的相。

  1. 亚稳定阶段的消失和出现。

多态碳酸钙包括球霰石,文石和方解石。一般来说,方解石是热动态稳定的晶体形态,文石和球霰石是热力学不稳定的晶体形态。 然而,鉴于结晶动力学,无定形钙碳酸盐首先转化为文石和球霰石,然后转变成方解石。晶体调查目前形态转化汇总在图5中,其中,溶解再结晶的机制被广泛接受。

图5 碳酸钙的晶型转变机制

  1. 方解石的形成。

由于亚稳相被改造成方解石,在此阶段主要是方解石的出现,聚集和沉淀。

碳酸钙结晶的全过程总结如图6。

图6 碳酸钙结晶的全过程

  1. 结垢抑制剂的预防效果。

可以从上面的结果可以看出,有更多的球文石出现在更有效的抑制剂加入时根据这一事实,可以推测在晶核非晶碳酸钙形成的实验条件下,主要是球文石。在不存在抑制剂的,这个球霰石晶核很快根据溶解,再结晶发展成方解石。因此,到收盘时平衡,大多数碳酸钙垢的冲高以球霰石的改造。在存在抑制剂吸收和扭结这通常是晶体生长活跃。通过阻断生长的活性生长位点微晶,防止球霰石的生长。同时,这些活性部位是活性溶解位点,所以球霰石的溶解也受到抑制。因此,解散再结晶机制成立,从球霰石转变为方解石停止。方解石核的另一方面,生长也由活性生长的控制遮蔽方解石的位点。在不稳定晶型中,球文石晶形是一个重要的组成部分。

为了解释更多的球霰石在较高的HEDP浓度加入后出现这一事实,两点必须理解。首先,它是必要对于低剂量效应水垢抑制剂,以达到一定的浓度,有效地防止水垢的形成。该浓度称为最小抑制剂浓度(简称为MIC)。当浓度抑制剂是小于MIC,抑制剂吸收的量尺度的表面上用的增加而增加抑制剂浓度,然后导致更多的活性生长位点进行控制的,所以抑制从球文石的改造效果,方解石和方解石晶核的生长是相应增强。其次,所以建议在能力抑制剂防止晶体生长根据不同的是以晶体形态。

相同浓度HEDP,对球霰石的抑制作用大于对方解石弱,和非晶态的碳酸钙的抑制效果最弱由于其更多的表面区域。 根据这个理论,直接产生的抑制小方解石非晶碳酸钙强比球霰石。因此,具有改善阻垢,越来越多的球霰石出现。它表明,在这一刻规模的过程中形成主要控制在第二阶段。然而,随着抑制剂浓度的增加,抑制作用对前者过程中逐步生效,如图7。

图7 水垢抑制剂的抑制作用具有不同的效率上的形成过程。代表对抑制作用的水垢形成一些过程。

在此条件下,不仅从亚稳相稳定相变停止,同时也转换从非晶碳酸钙亚稳相被拦在一定程度上,并形成甚至没有形成规模的时候,阻垢剂的浓度高于MIC更高。这一观点也由阿卜杜勒和索达证实。

阻垢作用不同的水垢抑制剂,其可以归因于一个事实,即阻垢剂不仅规模表面吸附取决于特征的螯合能力官能团化钙,但也依赖于阻垢剂和面对特殊晶体的匹配特性。

4 结论

(1)碳酸钙在存在和不存在水垢抑制剂是通过扫描电镜分析FT-IR和XRD。结果证实,越有效的防垢剂存在时,形态改变越大,并且越多的球霰石生成。

(2)结晶过程包括三个阶段。在第二级结晶过程或第一阶段中进行控制,可以有效地抑制水垢的形成。

参考文献

1 Takeshi O, Toshio S, Kiyoshi S. The formation and transformation

mechanism of calcium carbonate in water. Geochim Cosmochim Acta,

1987, 151(4): 2757-2767

2 Plummer L N, Busenberg E. The solubilities of calcite, aragonite and

vaterite in CO2-H2O solutions between 0 and 90℃, and an evaluation

of the aqueous model for the system CaCO3-CO2-H2O. Geochim

Cosmochim Acta, 1982, 46(3): 1011-1040

3 Brecevic L. Solubility of amorphous calcium carbonate. J Cryst

Growth, 1989, 98(2): 504-510

4 Kralj D, Brecevic L, Kontrec J. Vaterite growth and dissolution in

aqueous solution (III): Kinetics of transformation. J Cryst Growth,

1997, 177(4): 248-257

5 Sawada K. The mechanism of crystallization and transformation of

calcium carbonates. Pure Appl Chem, 1997, 69(5): 921-928

6 Nikos S, Petros G K. The transformation of vaterite to calcite: Effect

of the conditions of the solutions in contact with the mineral phase. J

Cryst Growth, 1998, 191(4): 783-790

7 Yang Q F, Liu Y Q, Gu A Z. Investigation of calcium carbonate scaling

inhibition and scale morphology by AFM. J Colloid Interf Sci,

<p

剩余内容已隐藏,支付完成后下载完整资料</p


资料编号:[148681],资料为PDF文档或Word文档,PDF文档可免费转换为Word

原文和译文剩余内容已隐藏,您需要先支付 30元 才能查看原文和译文全部内容!立即支付

以上是毕业论文外文翻译,课题毕业论文、任务书、文献综述、开题报告、程序设计、图纸设计等资料可联系客服协助查找。
